Guide de l'utilisateur PhotoRobot CASE 850

Ce guide d'utilisation et d'installation fournit des instructions techniques pour l'assemblage, la connexion et l'utilisation du PhotoRobot CASE 850. Les informations visent à aider les clients dans la configuration initiale, la compréhension et le fonctionnement du robot par le client.

‍

‍

Important: L’installation initiale d’un système PhotoRobot doit toujours être réalisée par une autorité PhotoRobot autorisée. Les autorités autorisées à installer PhotoRobot sont un distributeur agréé, ou un représentant du fabricant lui-même.

Note : Toujours se référer aux Informations et instructions de sécurité PhotoRobot avant toute auto-installation, première utilisation, stockage ou entretien des appareils PhotoRobot.

‍

‍

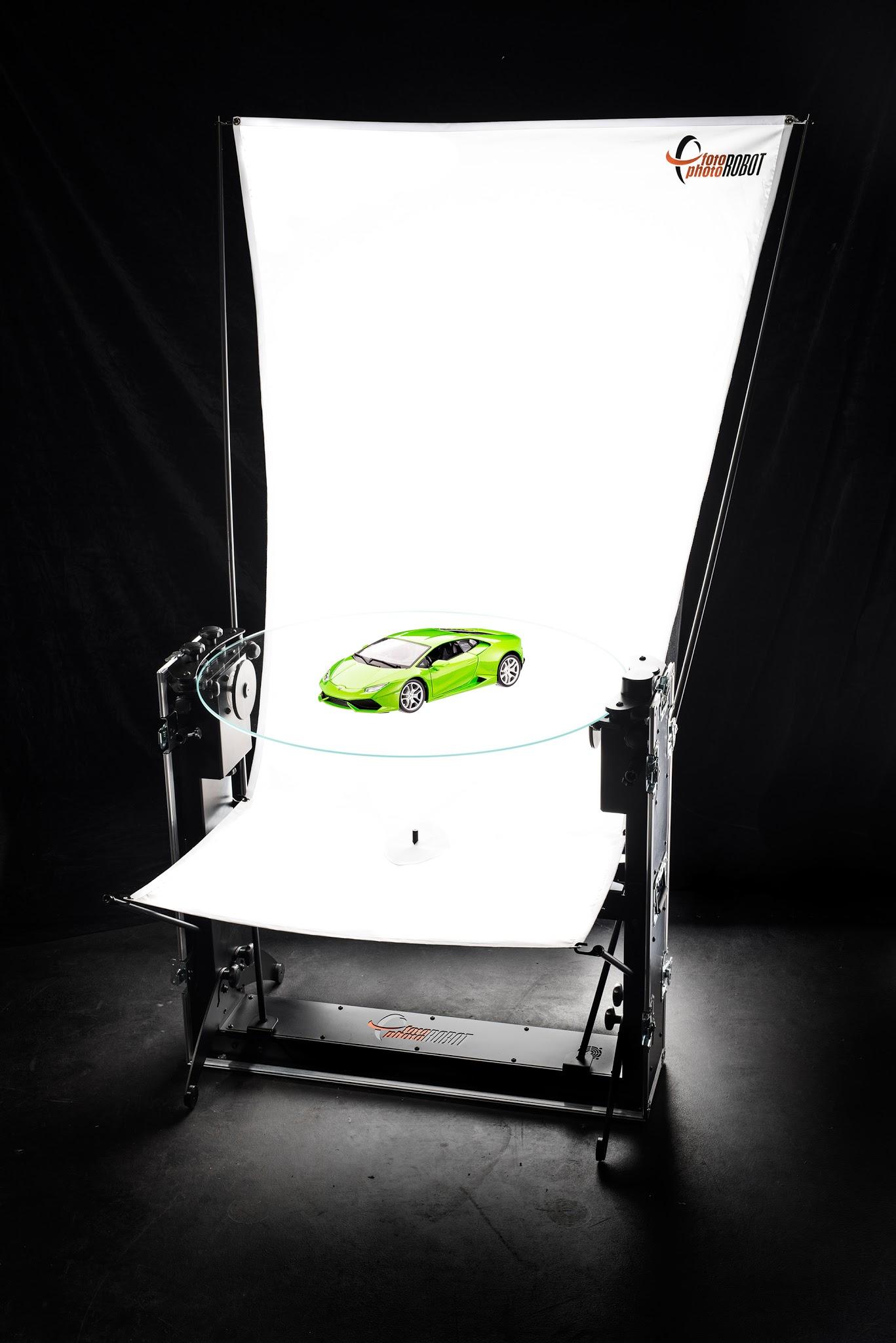

1. À propos du CASE 850

Le PhotoRobot CASE vise à établir de nouvelles normes en matière de photographie de produits à 360°. Il combine mobilité, durabilité, précision et rapidité. Il peut être utilisé en studio ou sur site. Sa construction unique vous permet de capturer des photographies de produits finement ajustées ainsi que de gérer la production de masse d'images à 360 degrés.

Découvrez la brillance du CASE 850 à travers ce guide utilisateur complet, en commençant par 10 fonctionnalités clés qui redéfiniront vos flux de travail de photographie automatisée.

• L'ensemble du robot CASE 850 tient dans une mallette facile à plier et à transporter.
• L'assemblage ne prend que quelques minutes — environ 15.
• Le CASE est rapide – il effectue un tour complet en environ 2,1 secondes.
• Utilisez le CASE depuis un ordinateur avec l'application PhotoRobot Controls.
• Une seule application contrôle le robot, la caméra et les flashs ensemble.

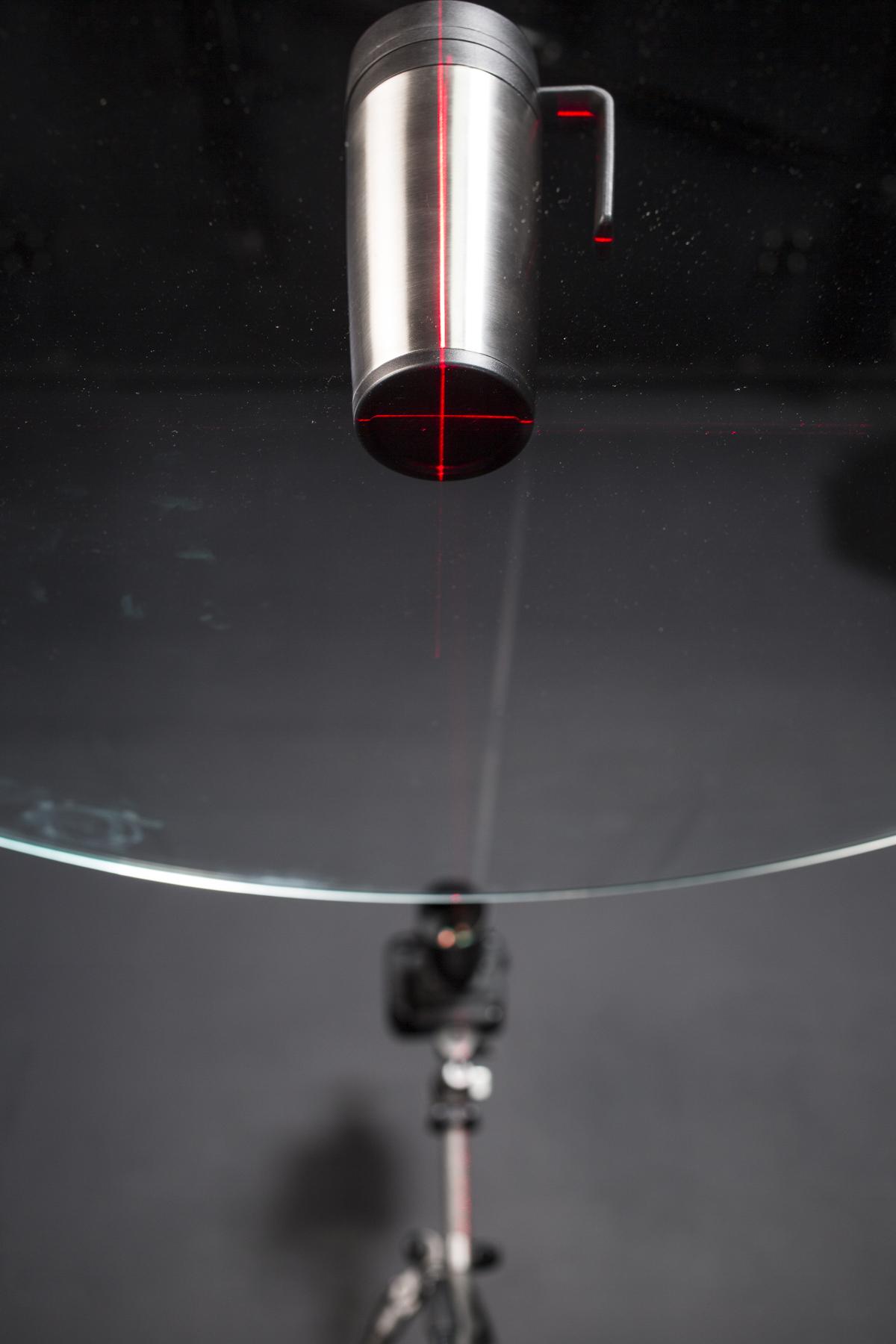

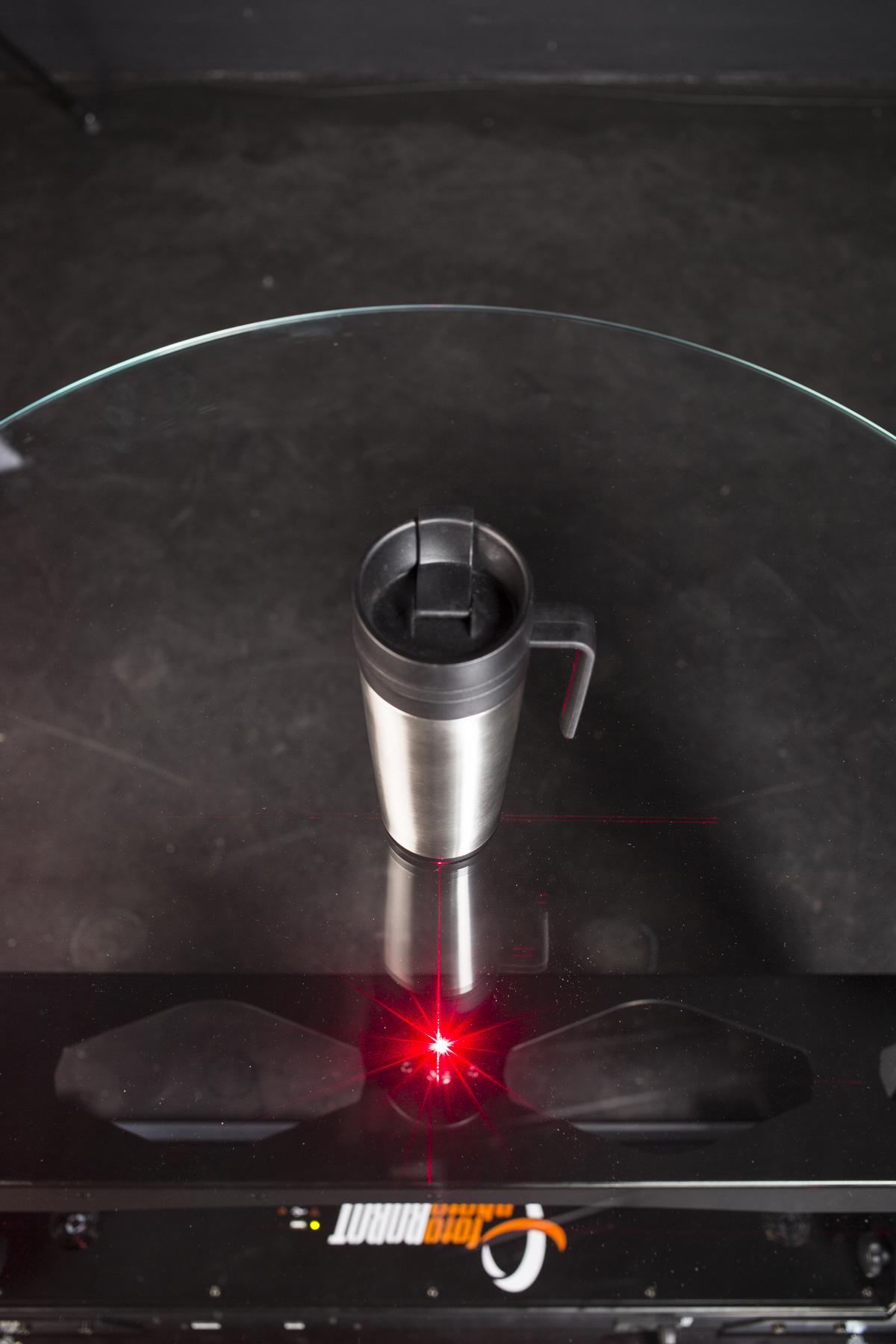

• Un laser croisé intégré assure un positionnement précis du produit.
• La plaque de verre de 850 mm est parfaite pour la photographie sur fond blanc pur.
• Son encodeur garantit une précision de rotation de plaque maximale.
• Les pieds pliables confèrent au CASE 850 une stabilité suprême.
• Une construction aérée offre une liberté pour l'éclairage – lumière par le bas, le haut, l'avant, l'arrière ou les côtés.

‍

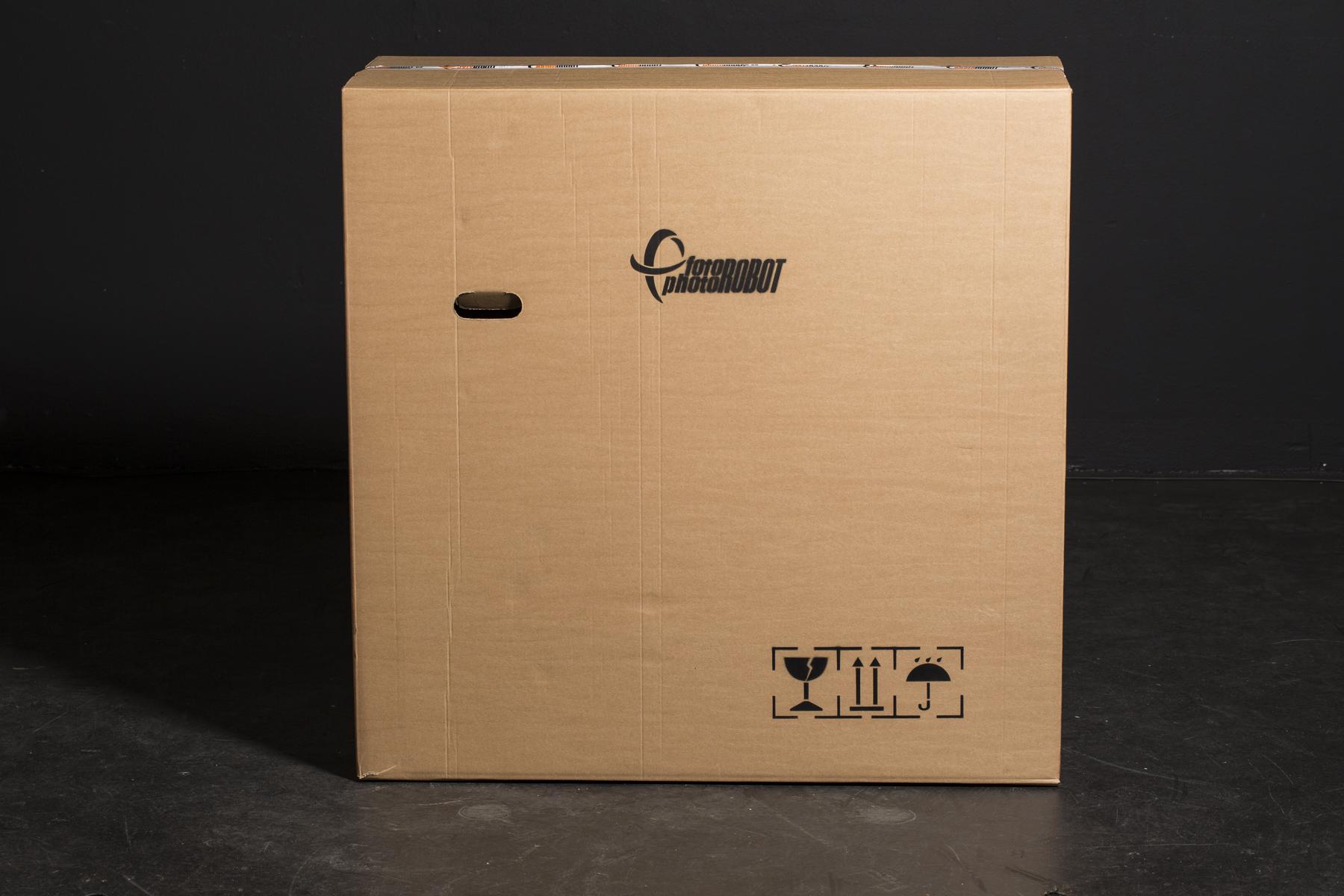

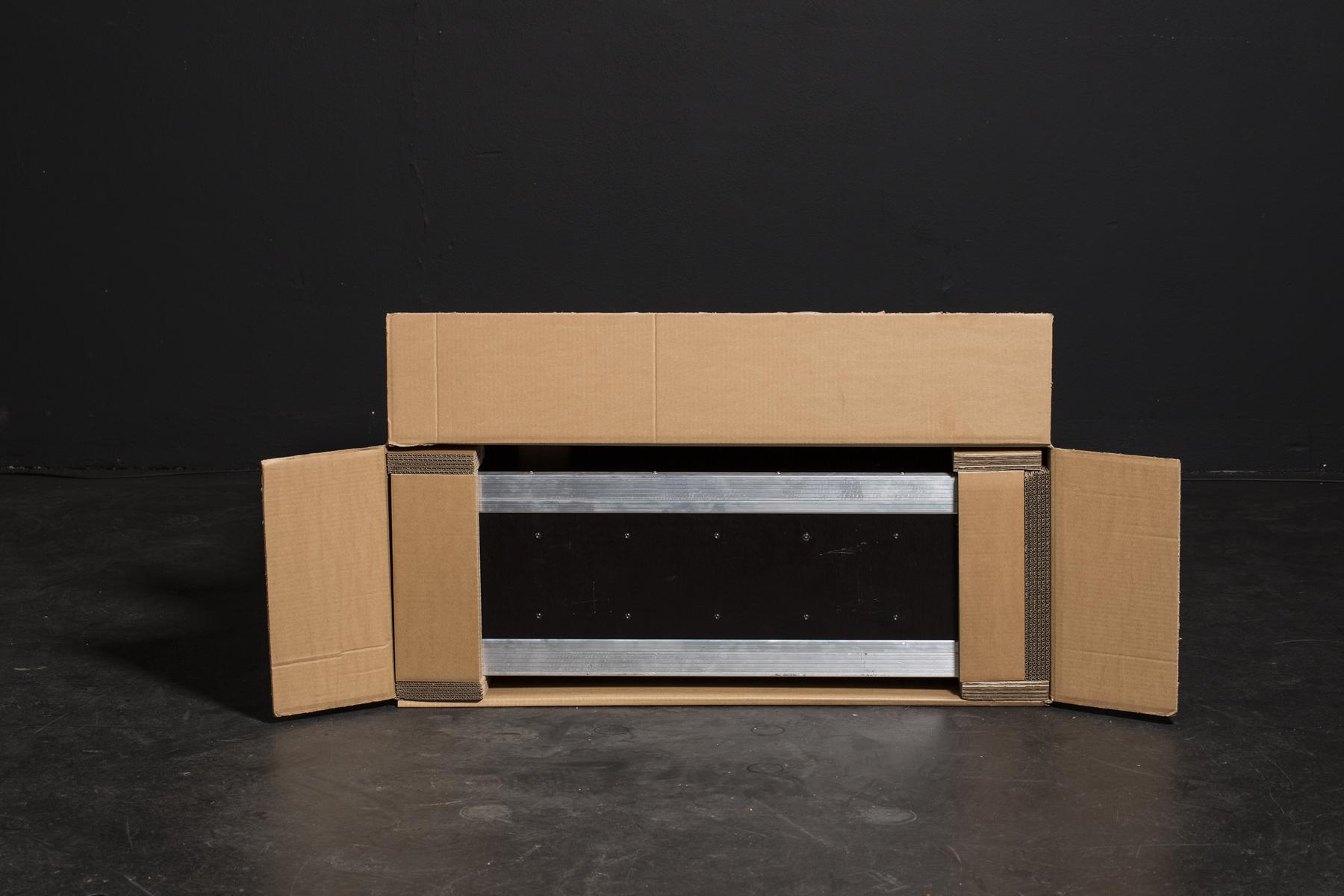

1.1. Déballage

Même si le CASE est très durable et prêt à être transporté comme une mallette, vous voudrez peut-être conserver la boîte en carton d'origine que nous utilisons pour l'expédition. En gardant à l'esprit tous les mécanismes délicats à l'intérieur du CASE, la boîte en carton pourrait être utile pour des conditions de transport potentiellement difficiles. Pour pouvoir réutiliser la boîte en carton et déballer facilement le CASE, veuillez suivre les instructions suivantes.

‍

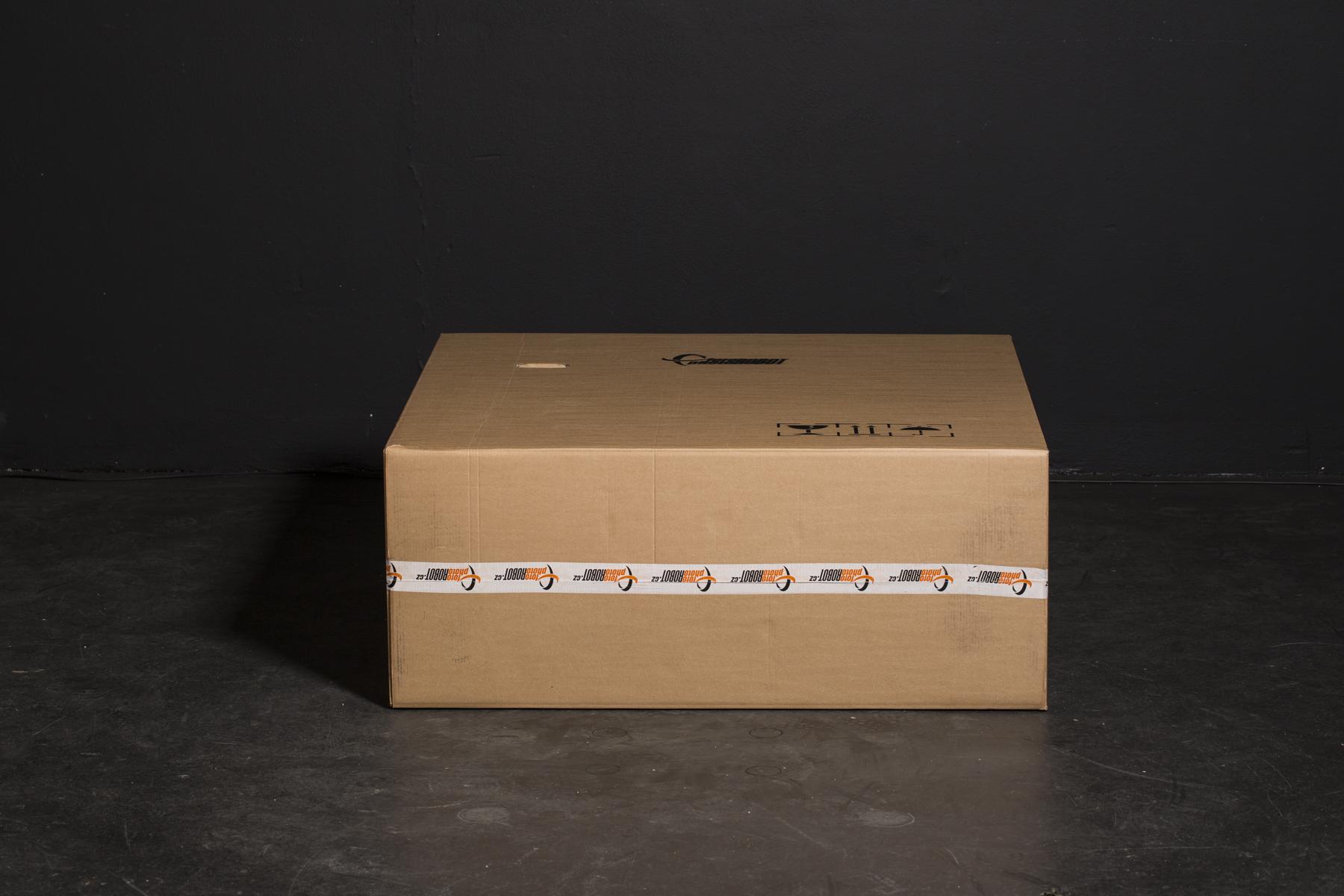

• Placez la boîte sur une surface propre et plane.

‍

• Posez la boîte sur le côté.

‍

• Découpez le côté le plus court.

‍

• Glissez un long rabat sous la boîte.

‍

• Posez la boîte sur le côté ouvert et retirez le carton du CASE.

‍

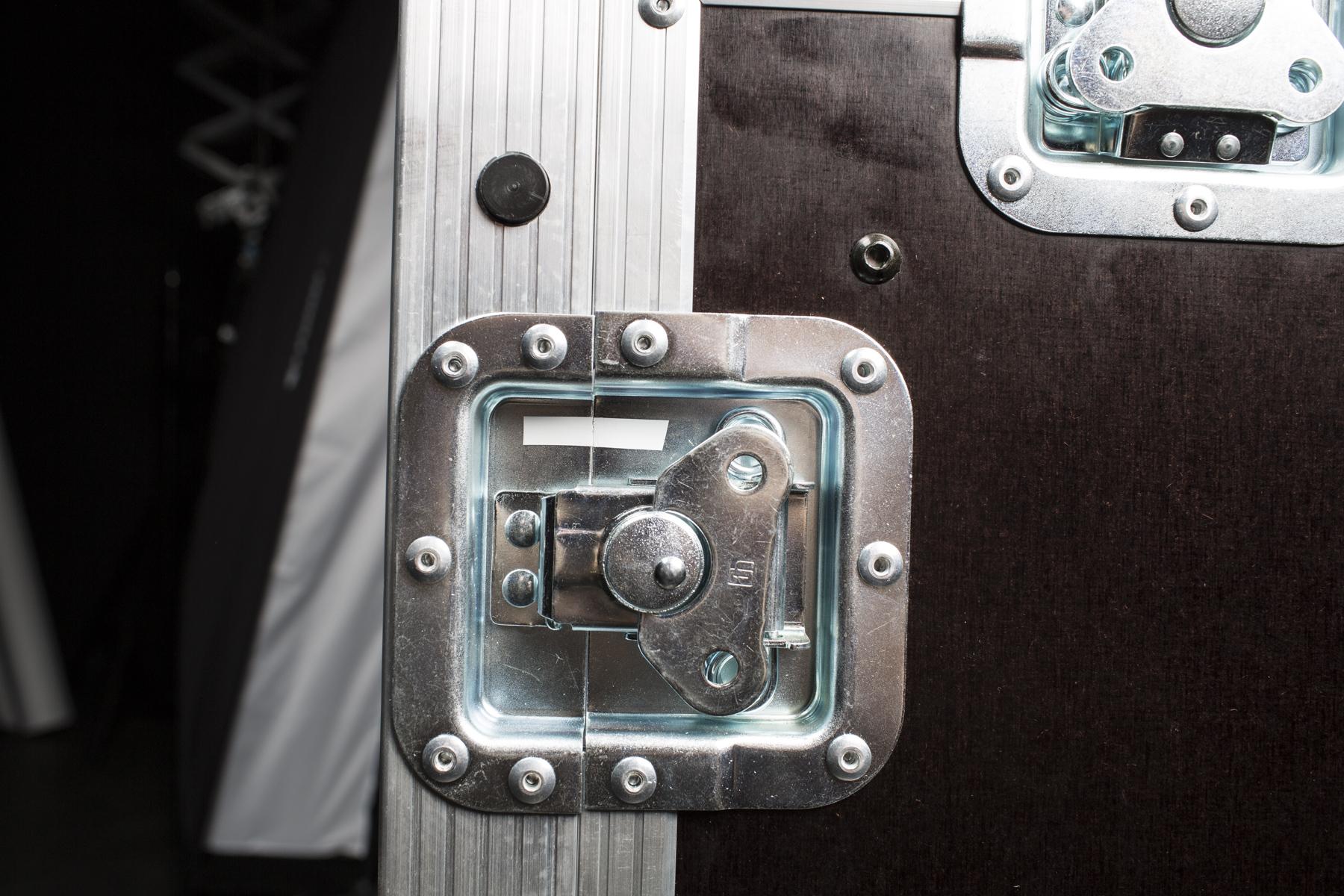

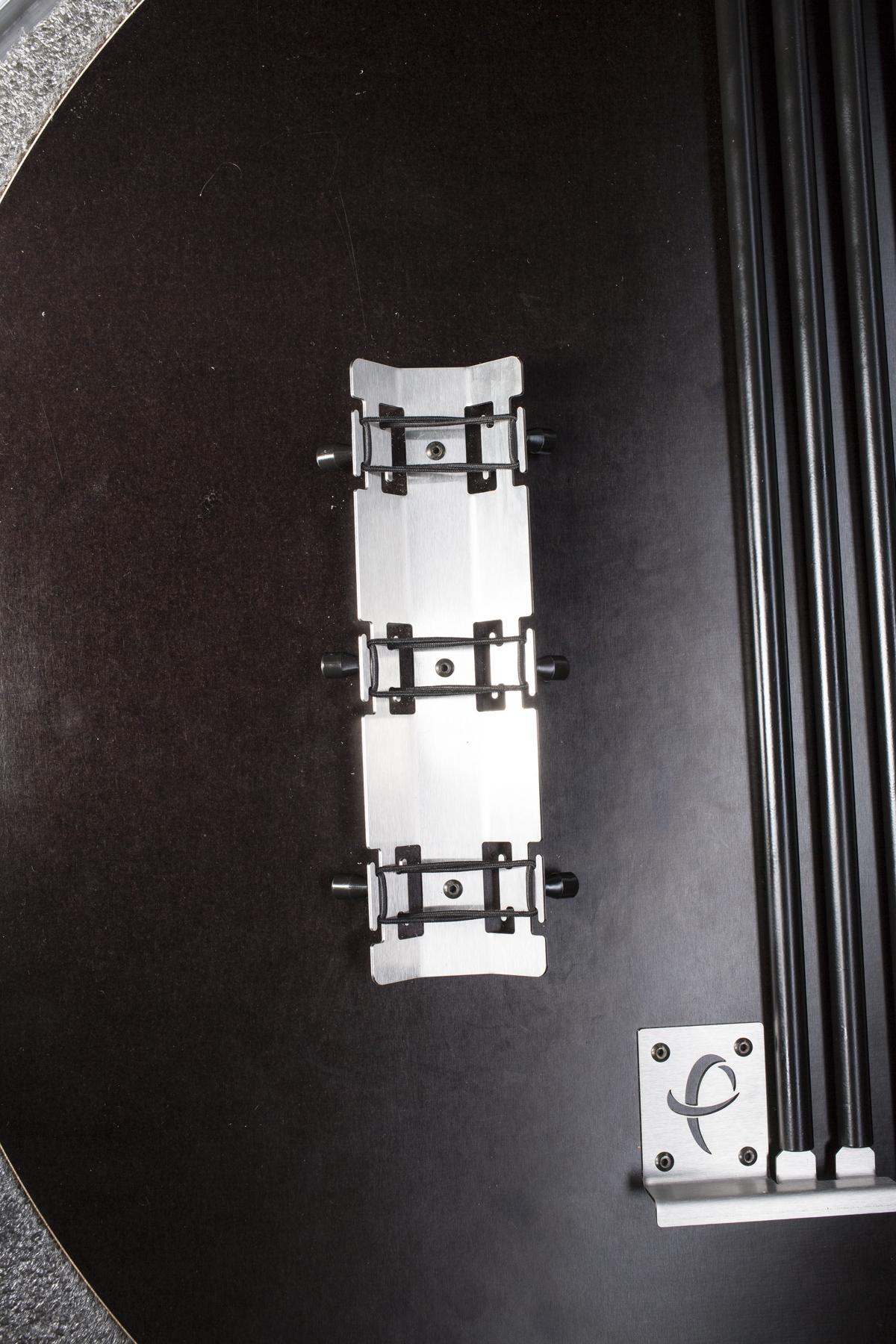

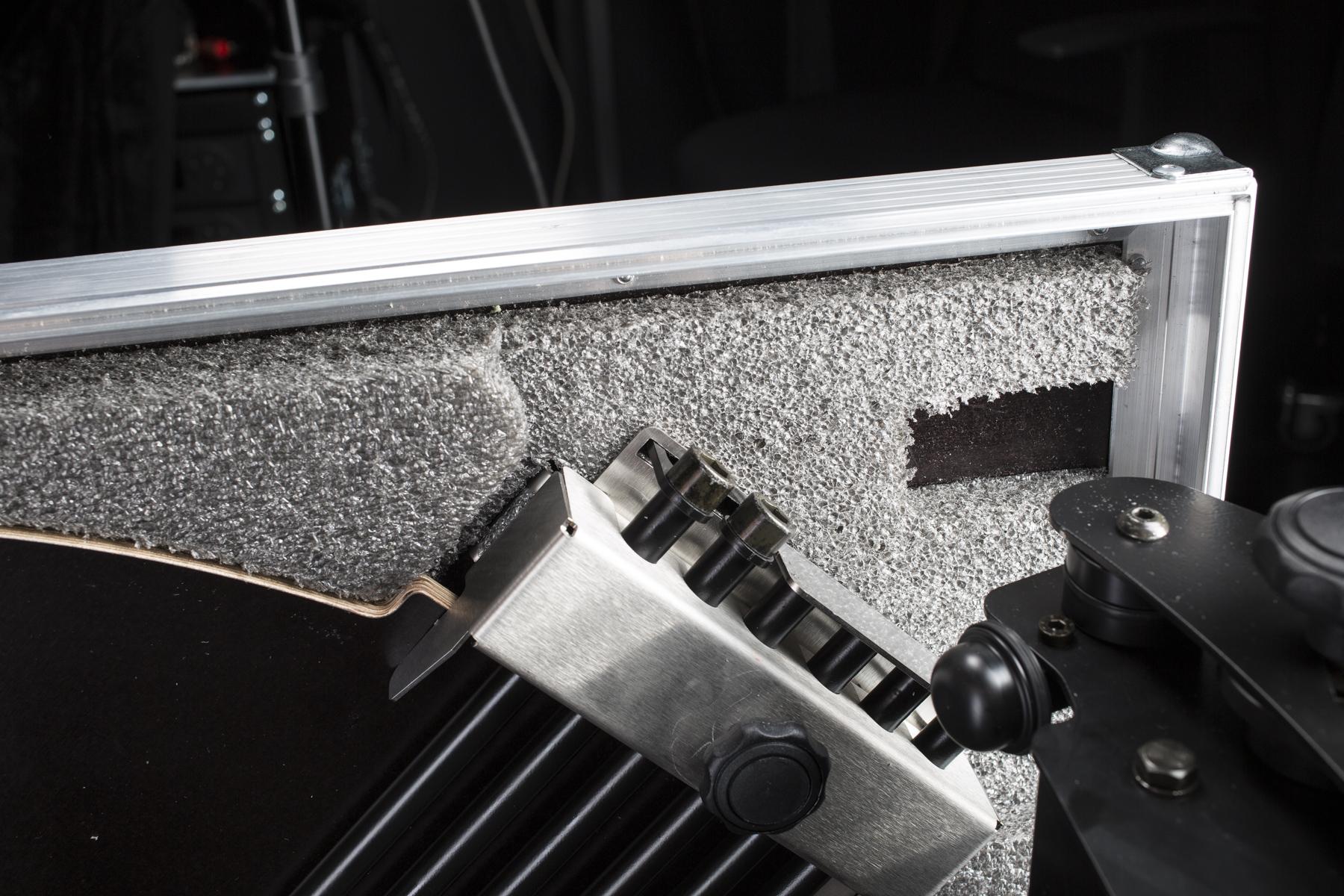

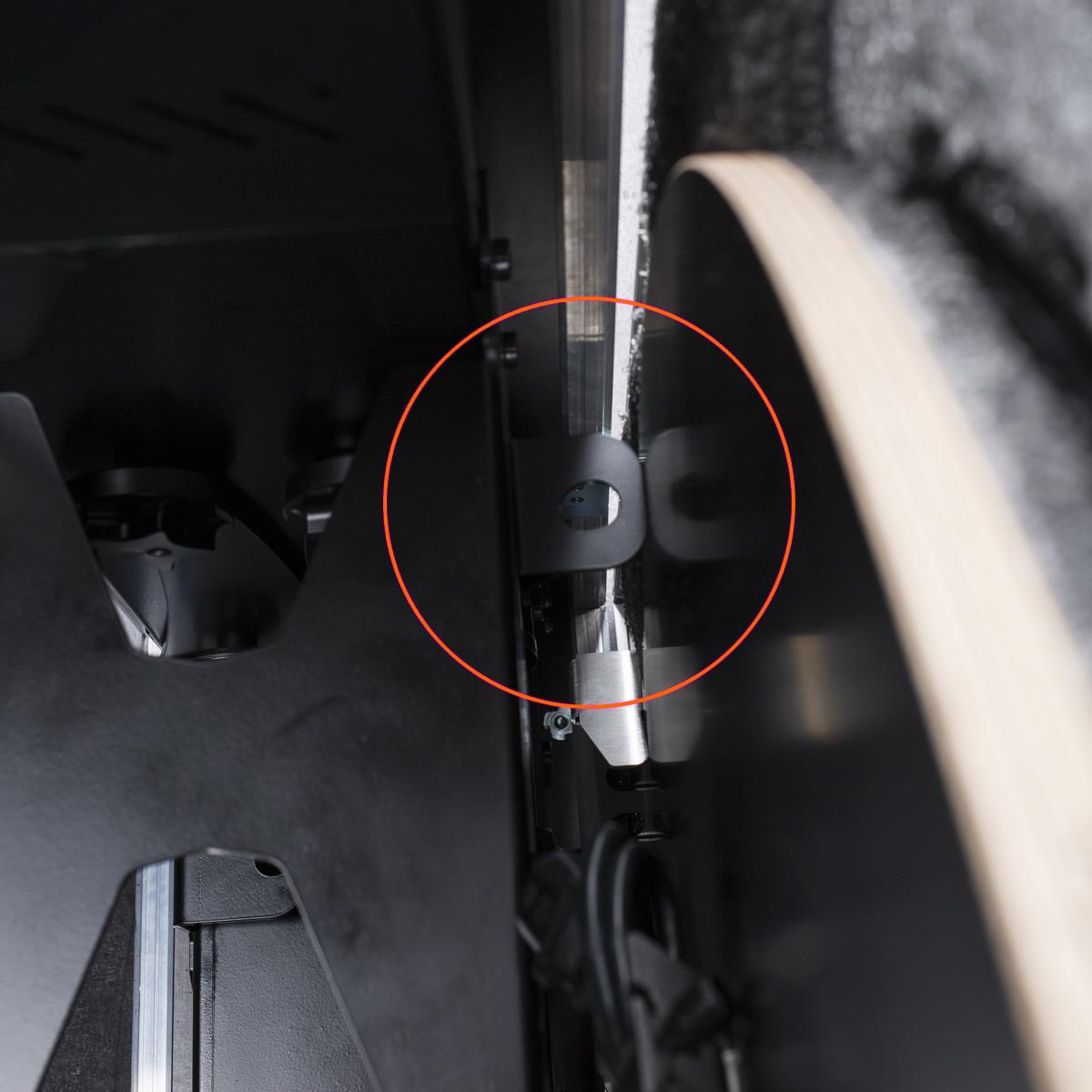

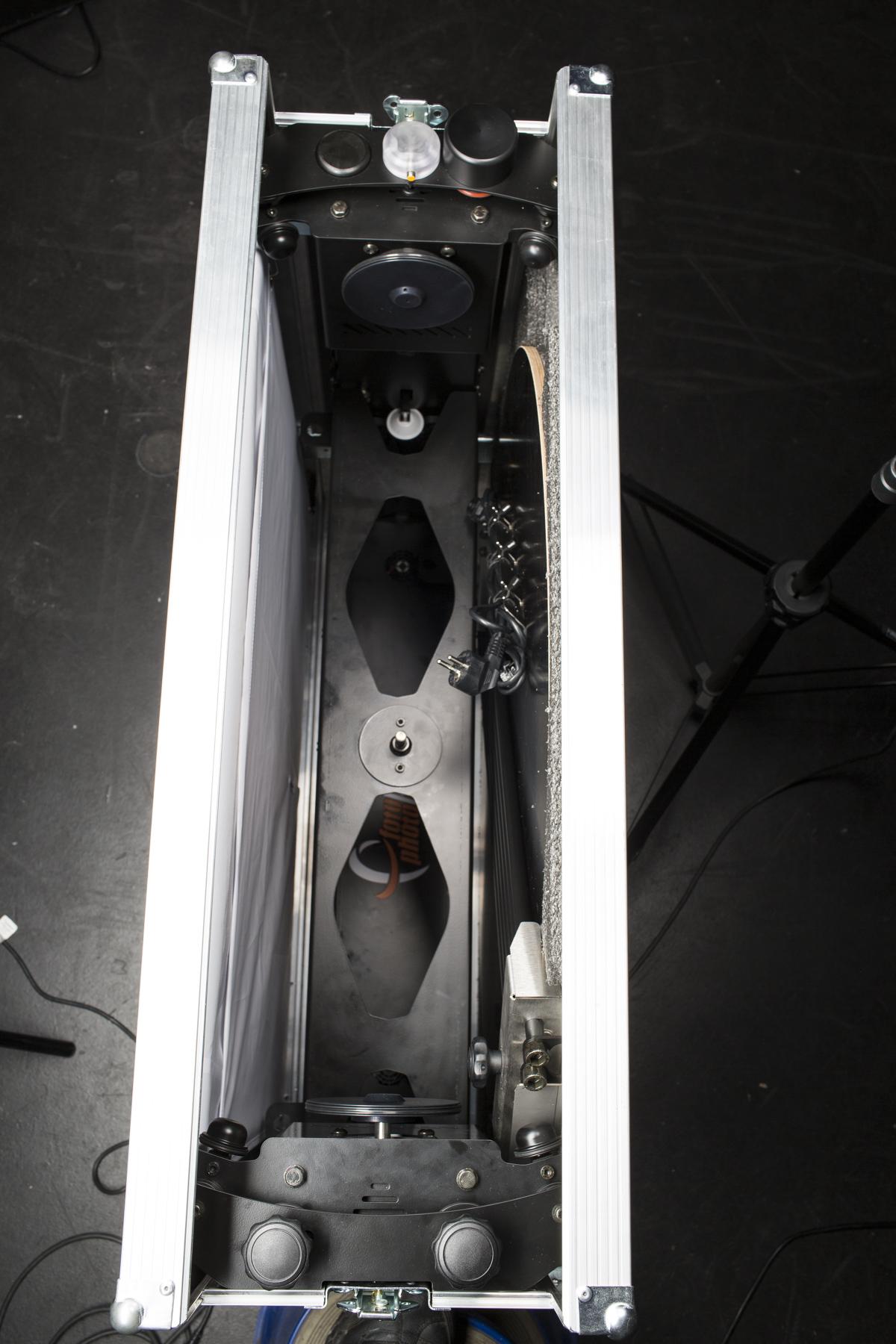

1.2. Emballage

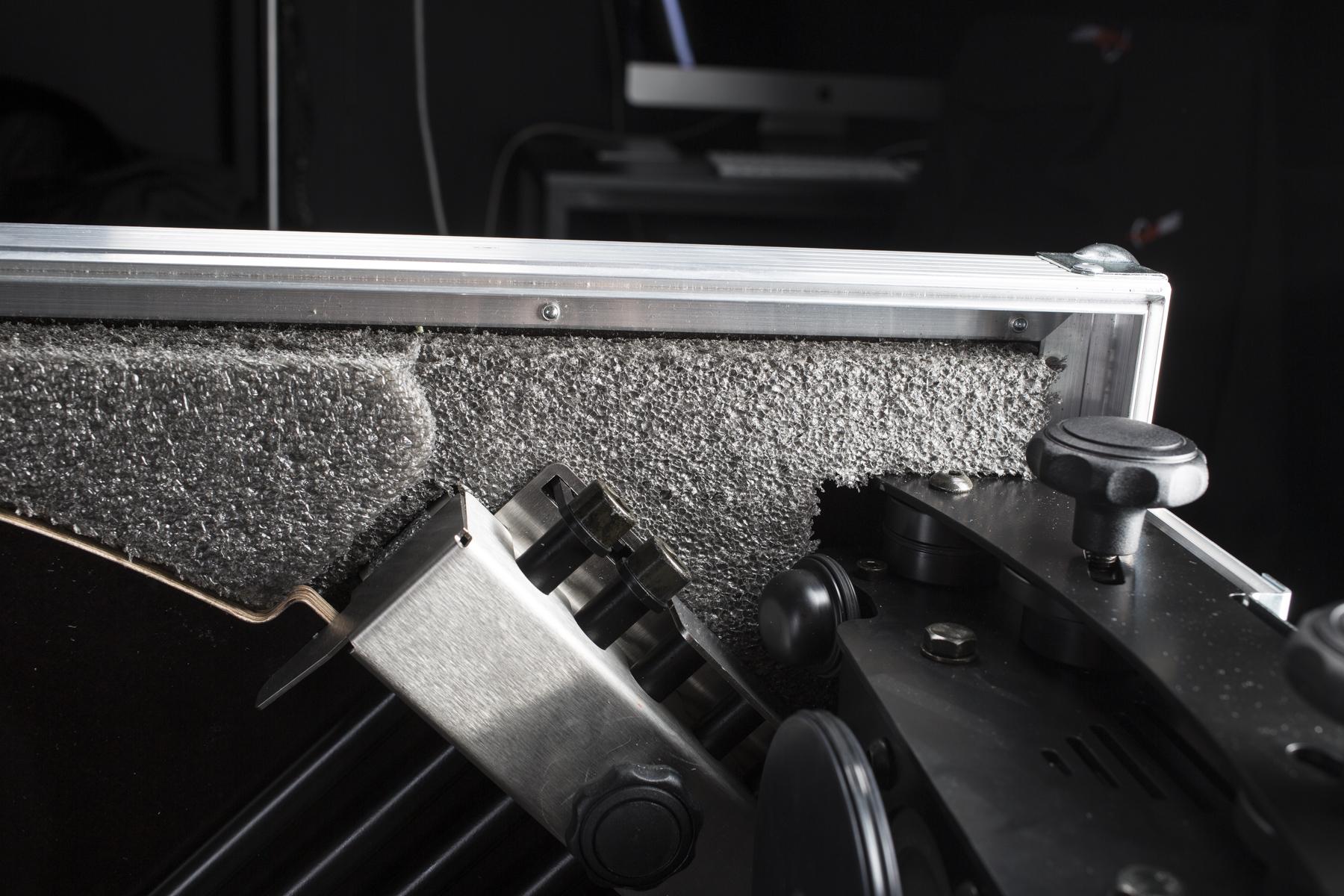

Pour rendre le CASE aussi compact et sûr à transporter qu'il l'est, nous avons dû définir avec soin l'emplacement idéal pour que chaque composant soit solidement fixé. Les instructions photo suivantes vous guideront pour plier le robot assemblé dans un boîtier monobloc.

Pour remettre le CASE dans la boîte en carton d'expédition, il suffit d'inverser les étapes du chapitre 1.1 - Déballage.

‍

• Gardez à l'esprit qu'il est important d'assembler les côtés conformément à la disposition intérieure du CASE. À cette fin, il y a différentes marques de couleur sur les capuchons de verrouillage (illustrés ci-dessus).

‍

• Après un déballage réussi, le CASE devrait apparaître comme sur les deux images ci-dessus.

‍

• Il y a une découpe sur un côté du boîtier pour y insérer la construction de support en verre.

‍

• Évitez de mal assortir les côtés pour vous assurer qu'ils s'adaptent à la disposition intérieure.

‍

• Les câbles sont maintenus en position par des élastiques.

‍

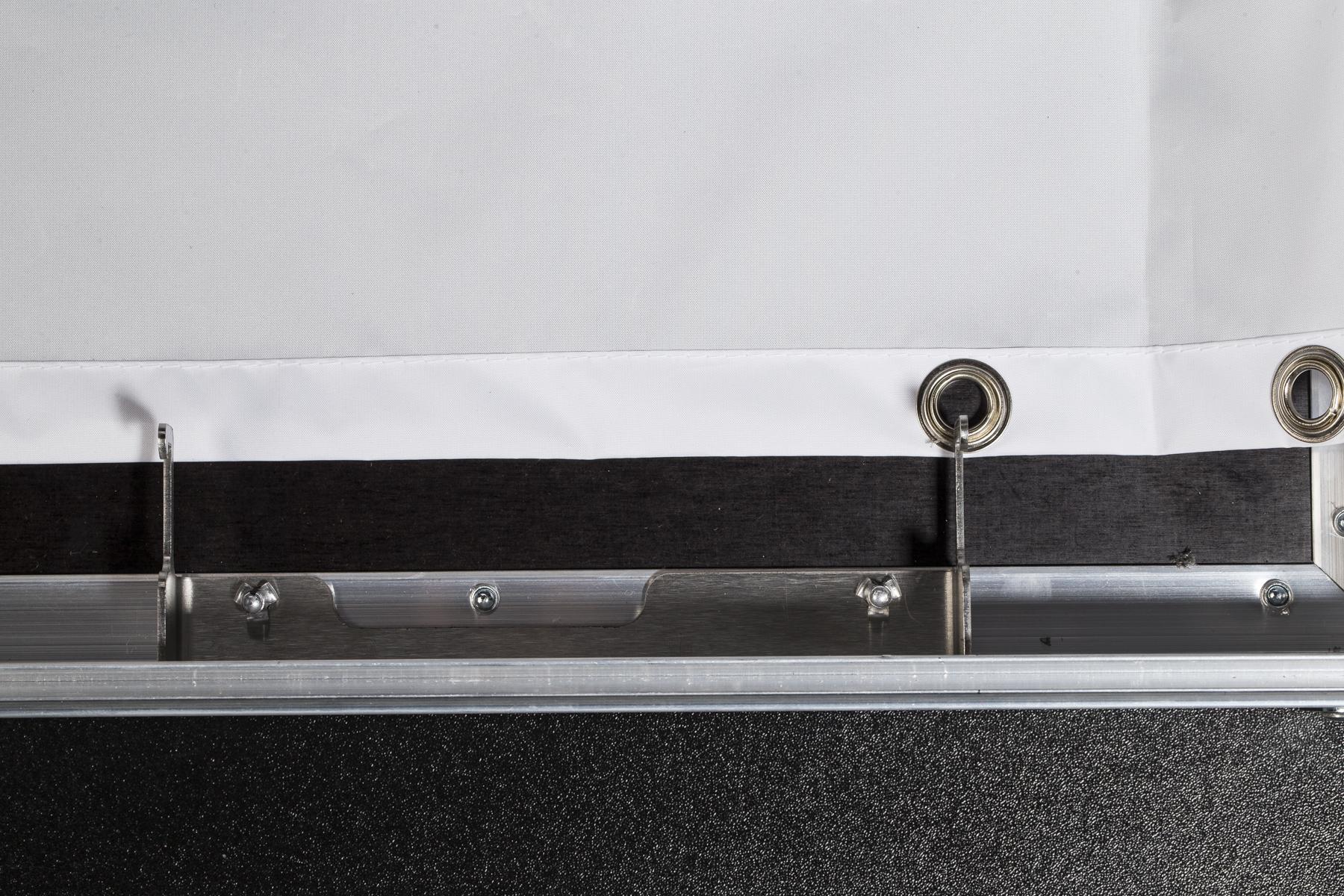

1.2.1. Pliez le fond sur le côté du boîtier

‍

• Il existe une méthode sophistiquée pour plier le fond dans le côté du CASE afin d'éviter les plis.
• Les instructions étape par étape sont ci-dessous.

‍

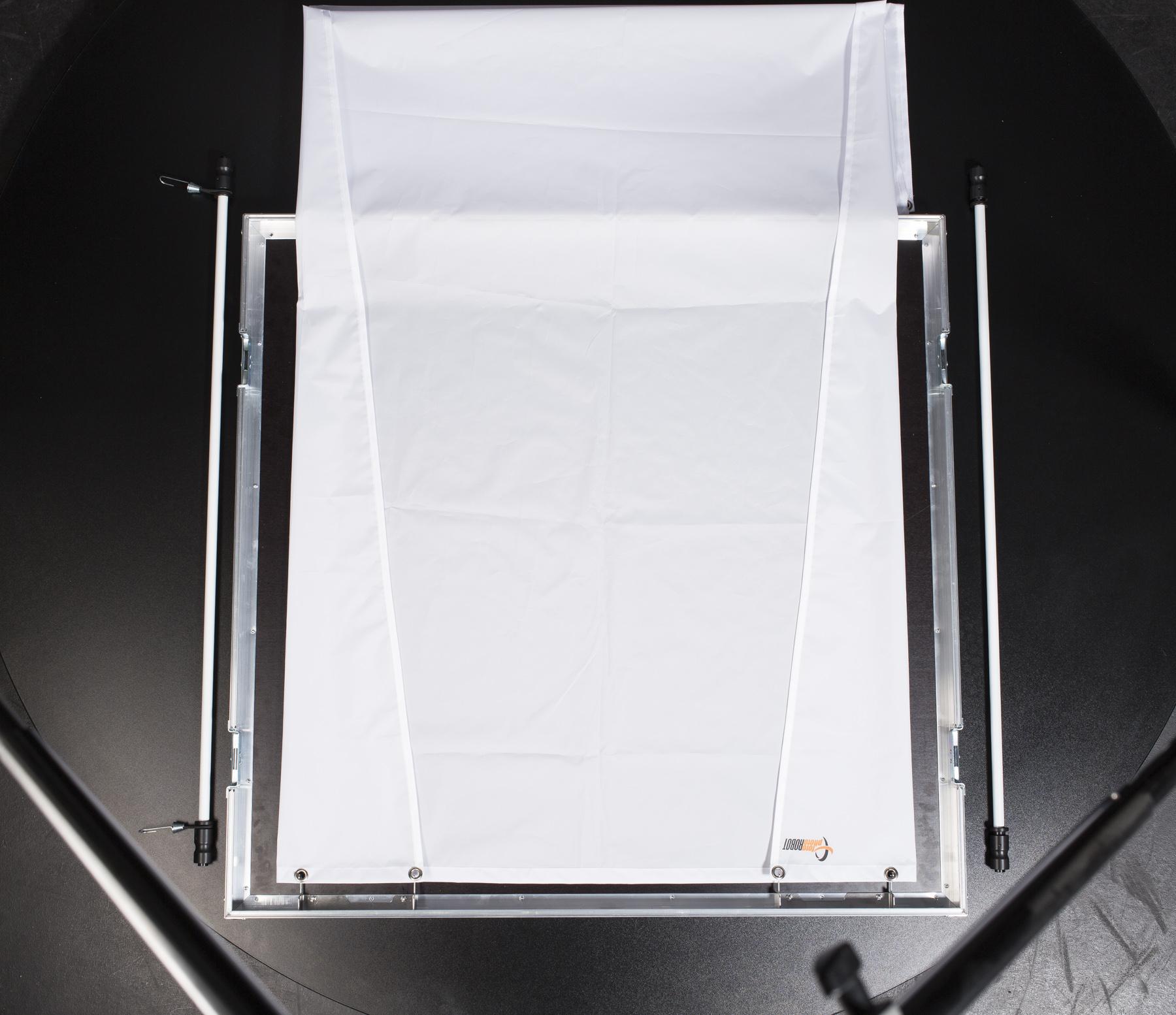

• Prenez la partie la plus large du fond biseauté et ancrez le troisième trou des deux côtés, droit et gauche, à l'aide des crochets extérieurs. Le bord du fond passe sous les crochets intérieurs.

‍

• Pliez les coins du fond, puis ancrez les trous sur les crochets.

‍

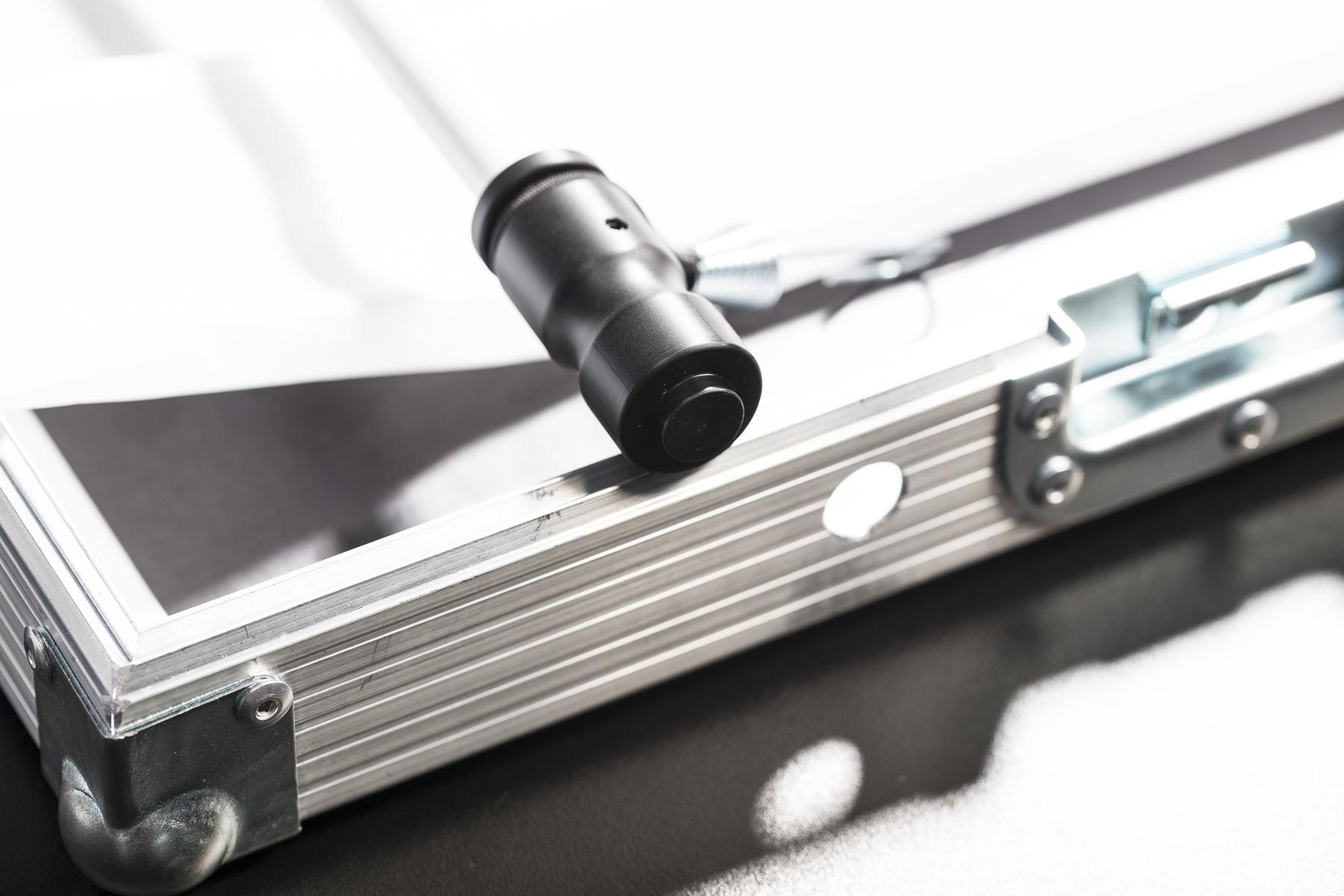

• De l'autre côté, fixez le poteau au-dessus du fond.

‍

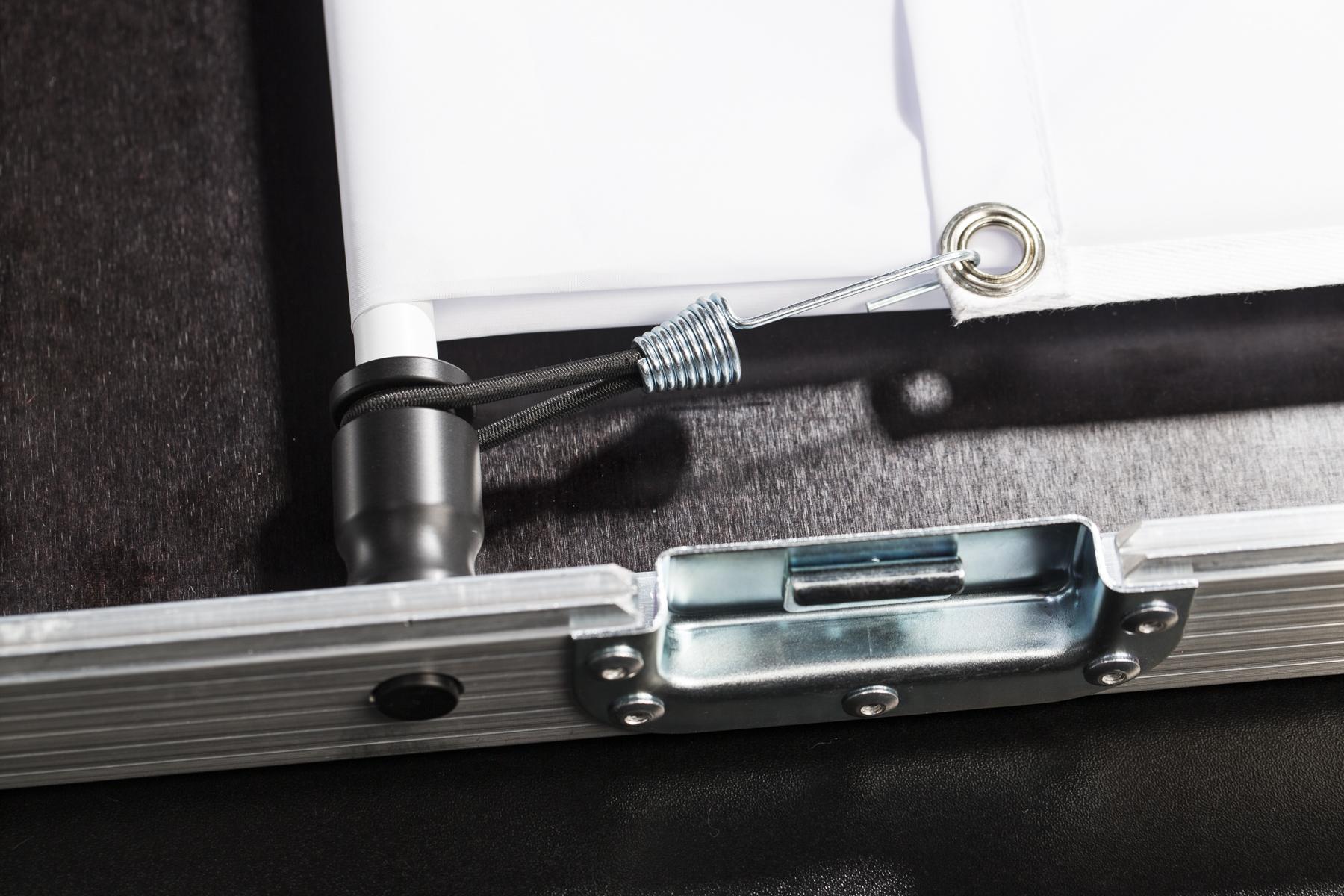

• Pour fixer le mât, comprimez son mécanisme à ressort et fixez l'extrémité du mât dans le trou d'ancrage.

‍

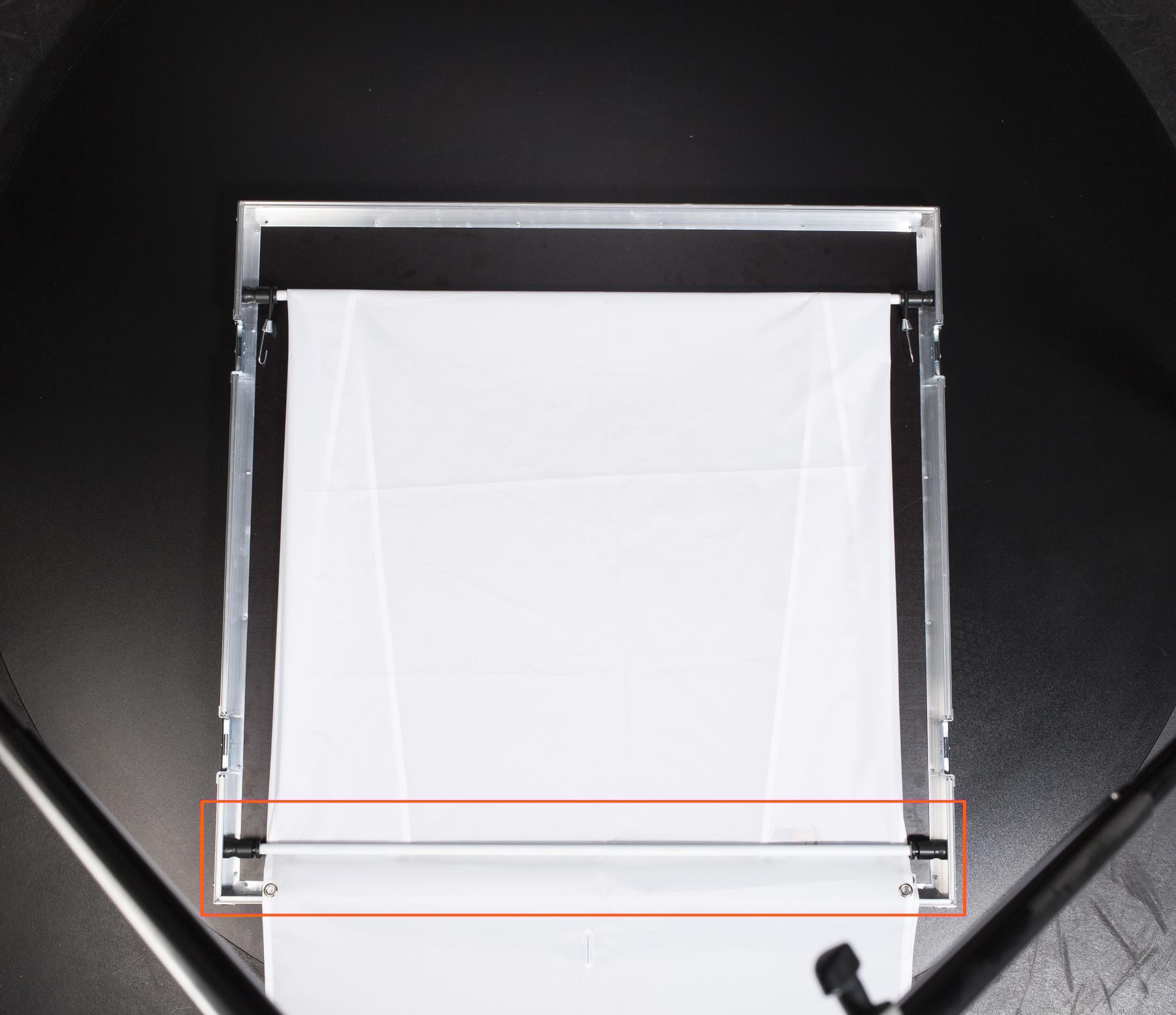

• Pliez le fond sur le premier poteau, puis fixez le second sur l'autre côté.

‍

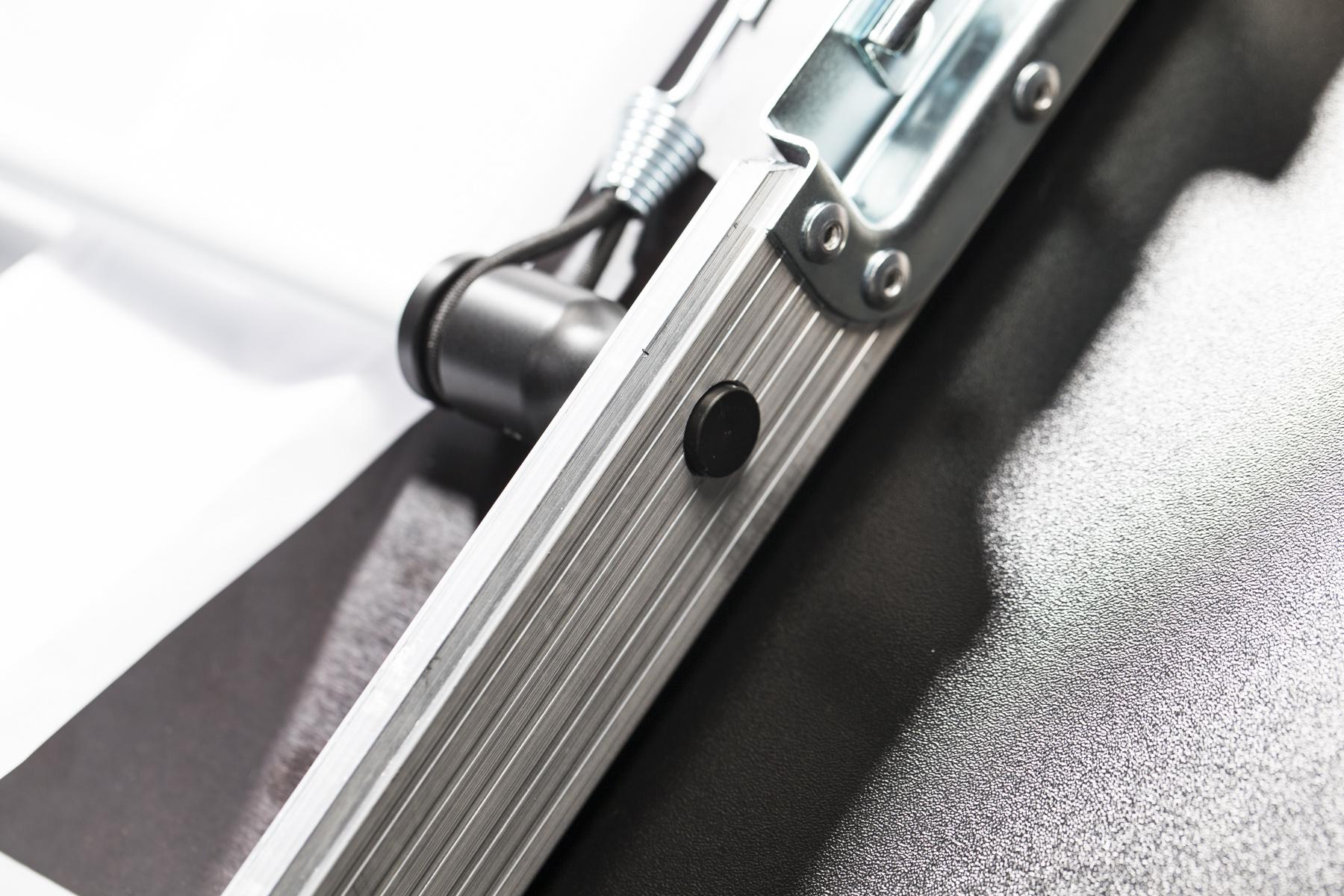

• Fixez les trous d'angle du fond à l'aide des crochets des élastiques attachés au poteau.

‍

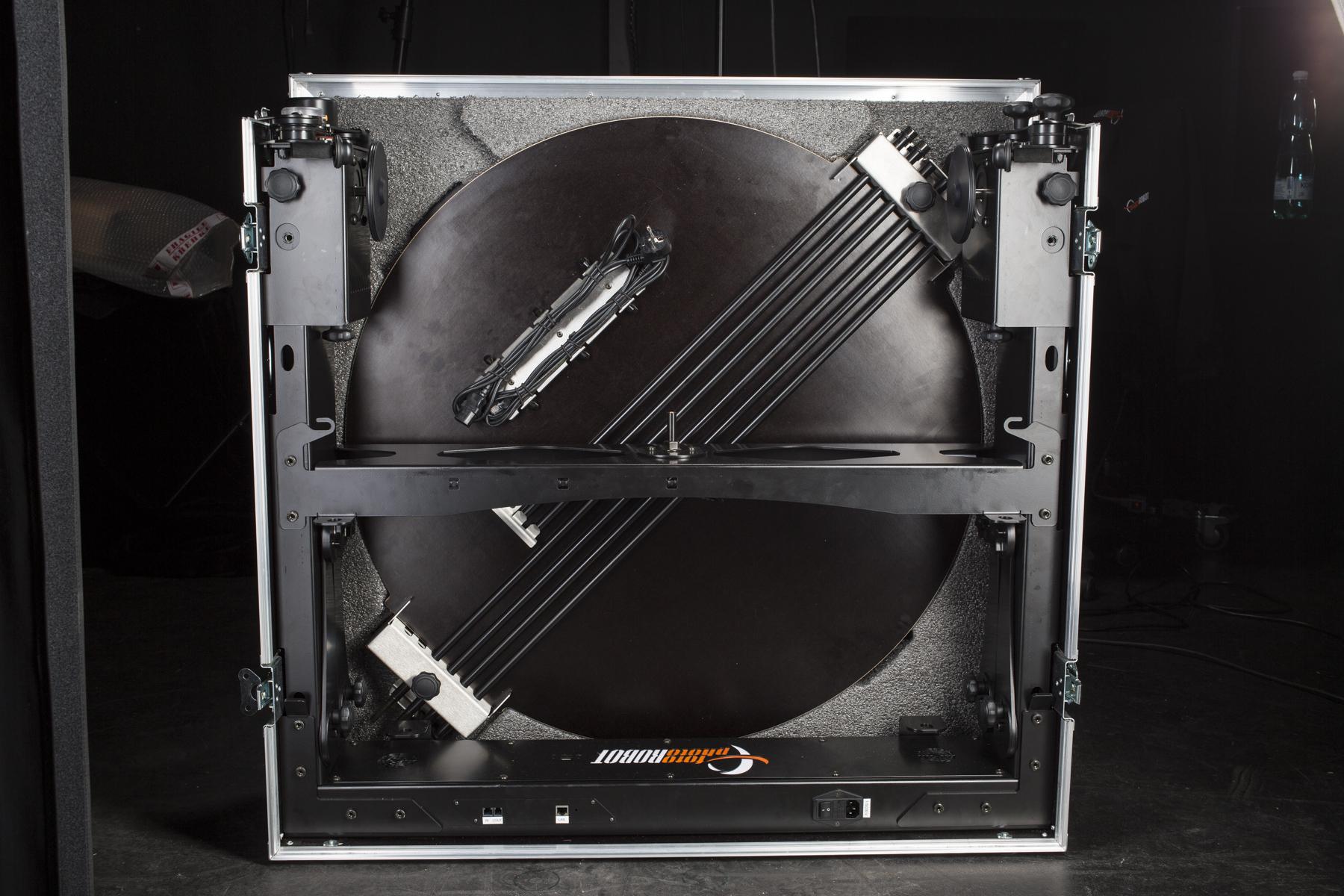

1.2.2. Fixer la plaque de verre et les poteaux de fond sur le côté du CASE

‍

‍

1. Assurez-vous que le côté est propre et exempt de toute obstruction pour éviter tout dommage à la plaque de verre.
2. Placez la plaque de verre dans la zone creuse du côté.
3. Couvrez la plaque de verre avec le disque de protection en bois, les bords chanfreinés faisant face aux supports d'arrière-plan.
4. Défaites les élastiques du support de câble.

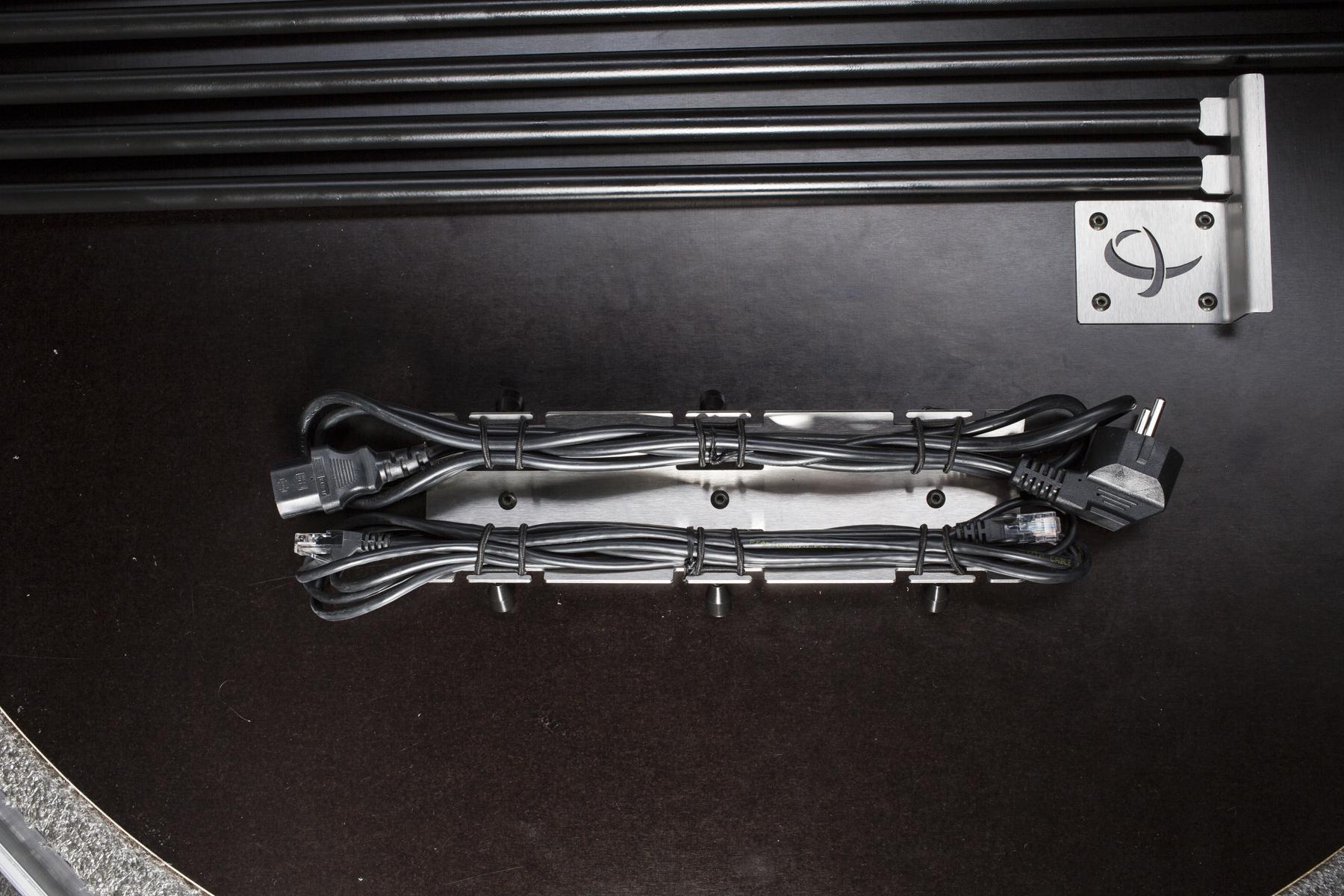

5. Placez les câbles sur le support.
6. Fixez les câbles avec les élastiques.
7. Fixez les supports de fond sur le côté.
8. Fixez les supports de fond à l'aide des pinces.

‍

• Sachez que lorsque les crochets supérieurs sont orientés dans le sens opposé, les barres de fond ne sont pas placées correctement et risquent de se déplacer pendant le transport.

‍

• Les barres de fond sont correctement placées lorsque les crochets supérieurs se font face.

‍

• Pour assembler la base, les côtés et le dessus de la machine, fixez tous les capuchons de verrouillage.

‍

1.3. Transport

Le boîtier extérieur du PhotoRobot CASE est fabriqué à partir de matériaux très robustes pour rendre le robot facile et sûr à transporter. Néanmoins, vous devez éviter tout choc, collision ou secousse qui pourrait endommager l'électronique.

Bien que le CASE ne pèse que 62 kilogrammes (137 livres), il n'est pas recommandé de le transporter seul ; nous suggérons de demander l'aide d'un assistant.

Nous recommandons d'utiliser la boîte en carton d'origine pour l'expédition. Pour ce faire, inversez simplement les étapes du chapitre 1.1 - Déballage.

‍

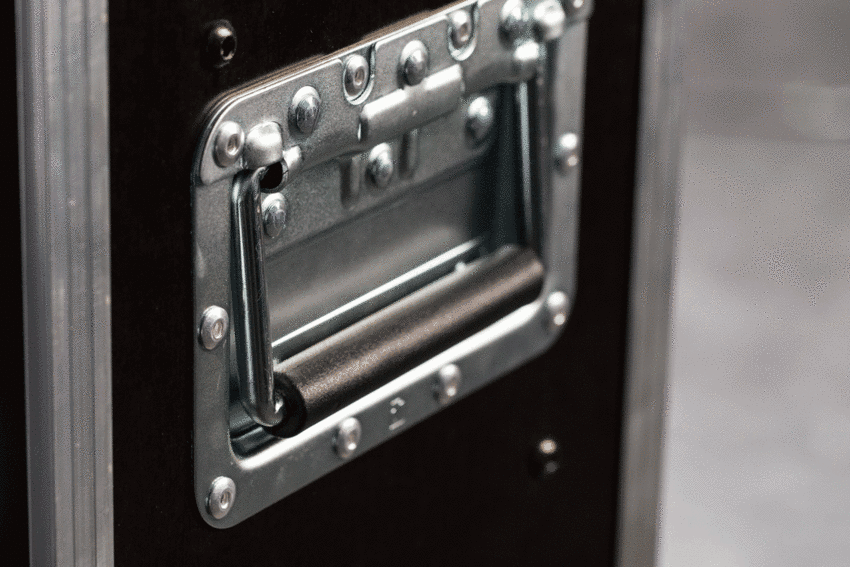

• Les poignées inclinables durables sont utiles pour faciliter le transport du CASE.

‍

‍

2. Contenu de l'emballage

Le PhotoRobot CASE est conçu pour être utilisé de différentes manières dans une grande variété de scénarios et d'environnements photographiques. Par conséquent, avec le robot, nous fournissons des accessoires optionnels pour répondre à tous les besoins spécifiques que les photographes pourraient avoir.

‍

2.1. Le ROBOT CASE 850

Le CASE contient l'équipement fondamental nécessaire pour faire fonctionner le robot et pour photographier des images STILL ou SPIN.

‍

‍

Qu'est-ce qui est inclus avec le robot Case 850 ?

• Plaque de verre de 850 mm (33,5 pouces)
• Unité de contrôle
• Fond transparent avec supports
• Laser en croix pour un positionnement précis du produit
• Câbles d'alimentation et de données
• Pieds pliables
• Sonde d'encodeur & de calibration

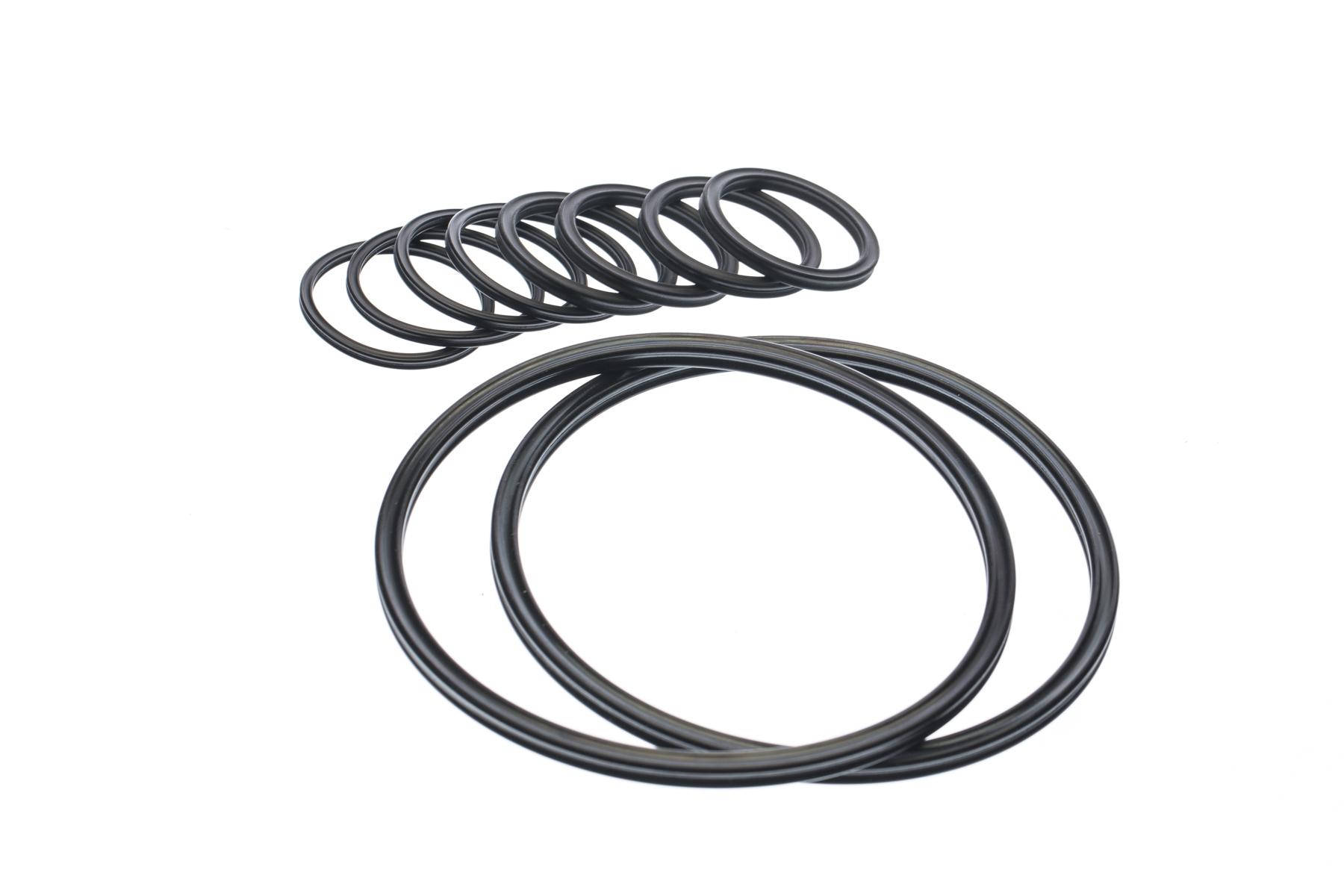

• Joints toriques de rechange
• Pattes polyvalentes pour maintenir les lumières, les diviseurs de lumière, les panneaux de diffusion, etc.
• Poignées pour un transport confortable

‍

REMARQUE : Le CASE ne contient ni appareil photo ni flash.

‍

2.2. Accessoires optionnels

Avec l'aide de nos accessoires optionnels — fournis séparément, à un coût supplémentaire — vous pouvez rationaliser votre flux de travail pour répondre à vos besoins. Veuillez trouver plus de détails ci-dessous.

‍

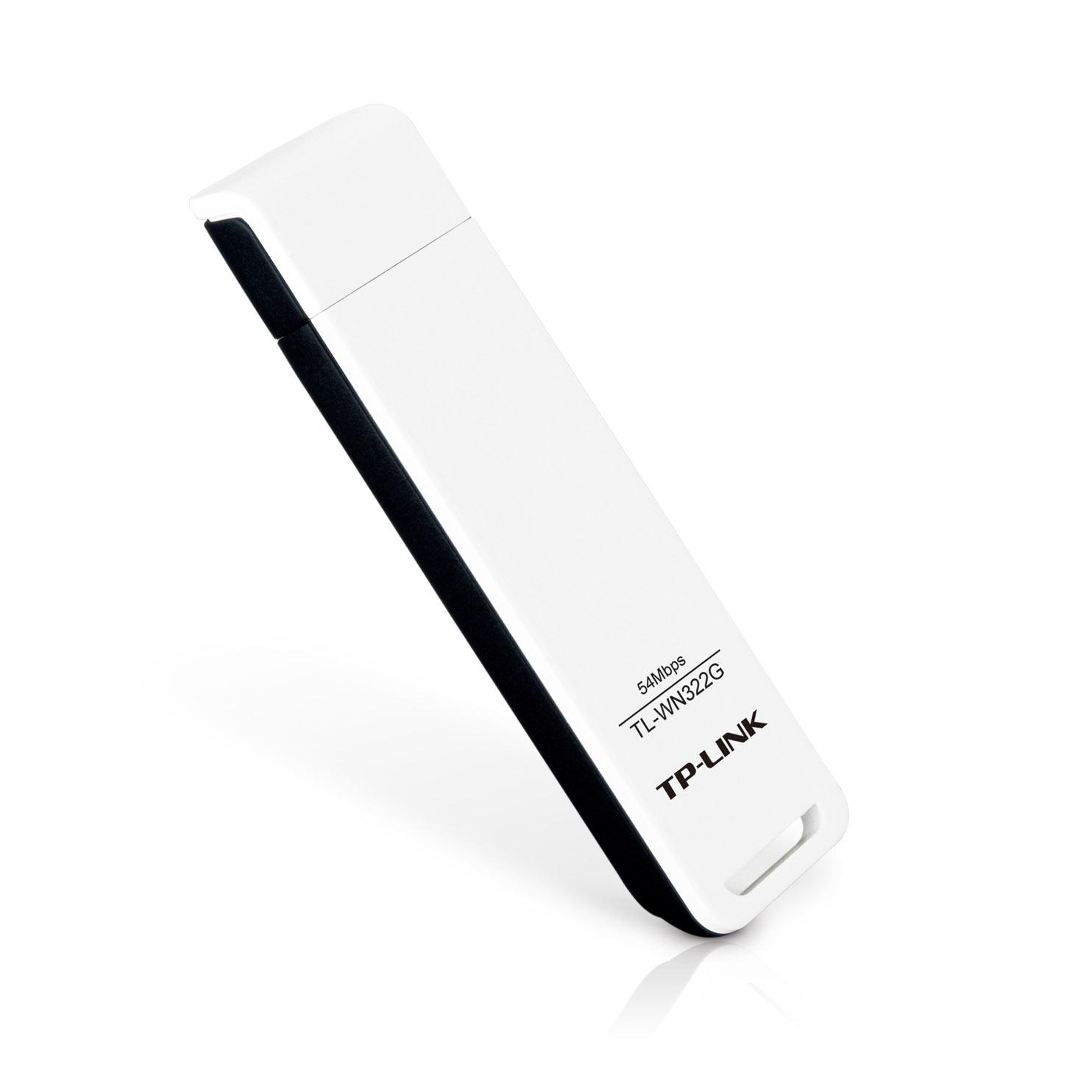

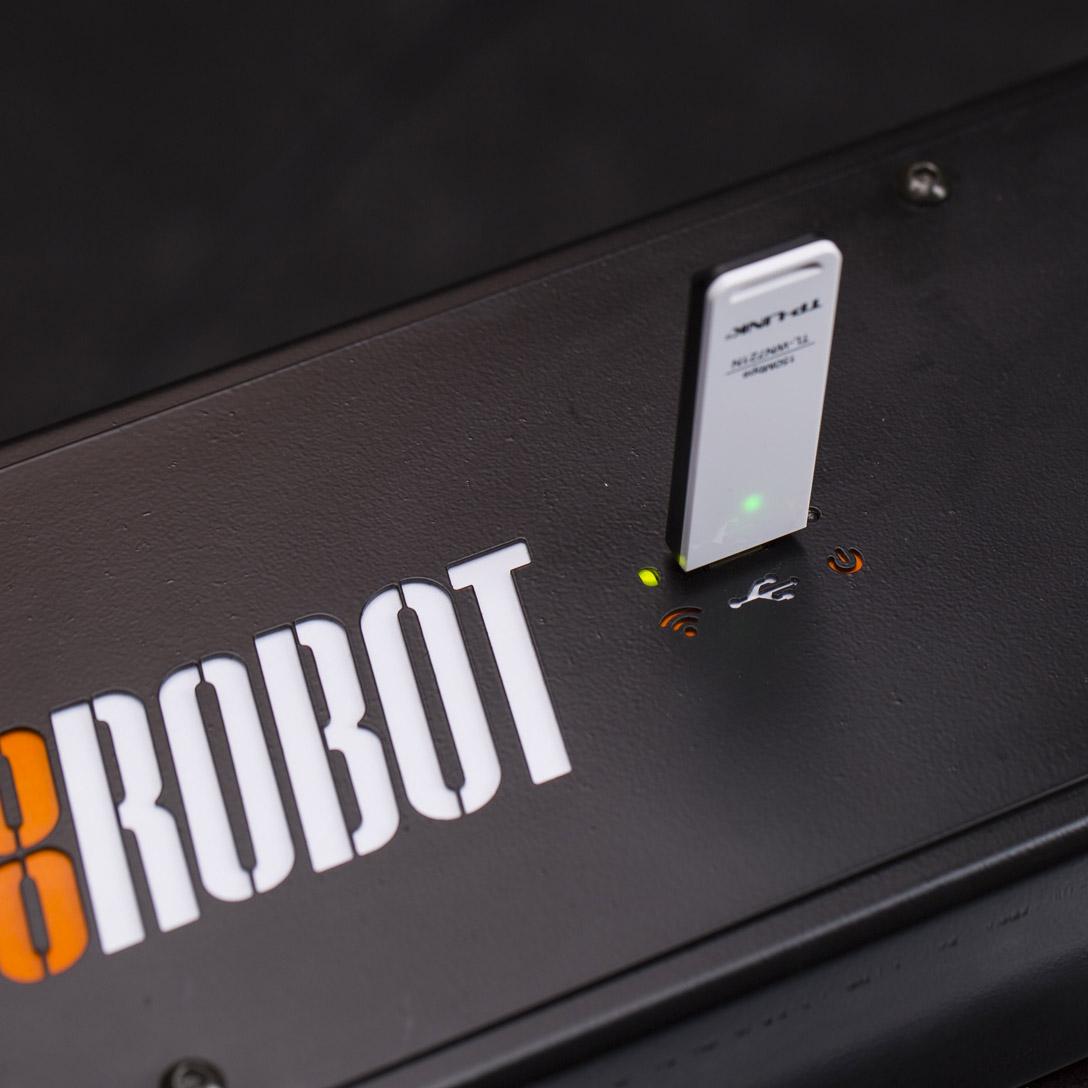

2.2.1. Module Wi-Fi

Nous fournissons un module Wi-Fi USB pour vous permettre de connecter le CASE à un réseau sans fil existant ou d'établir votre propre réseau Wi-Fi indépendamment de toute autre connectivité réseau. Pour travailler avec le PhotoRobot CASE, nous vendons et recommandons le TP-LINK TL-WN721N, testé de manière approfondie (voir ses spécifications techniques). Le module Wi-Fi est tenu en stock et constitue le bon choix pour le travail sur site où une connexion LAN n'est pas disponible. Chaque fois qu'une connexion filaire est possible, nous recommandons d'utiliser le LAN à la place — il est plus fiable et exempt d'interférences sans fil.

‍

• Le module Wi-Fi utilise l'USB pour se connecter au CASE.

‍

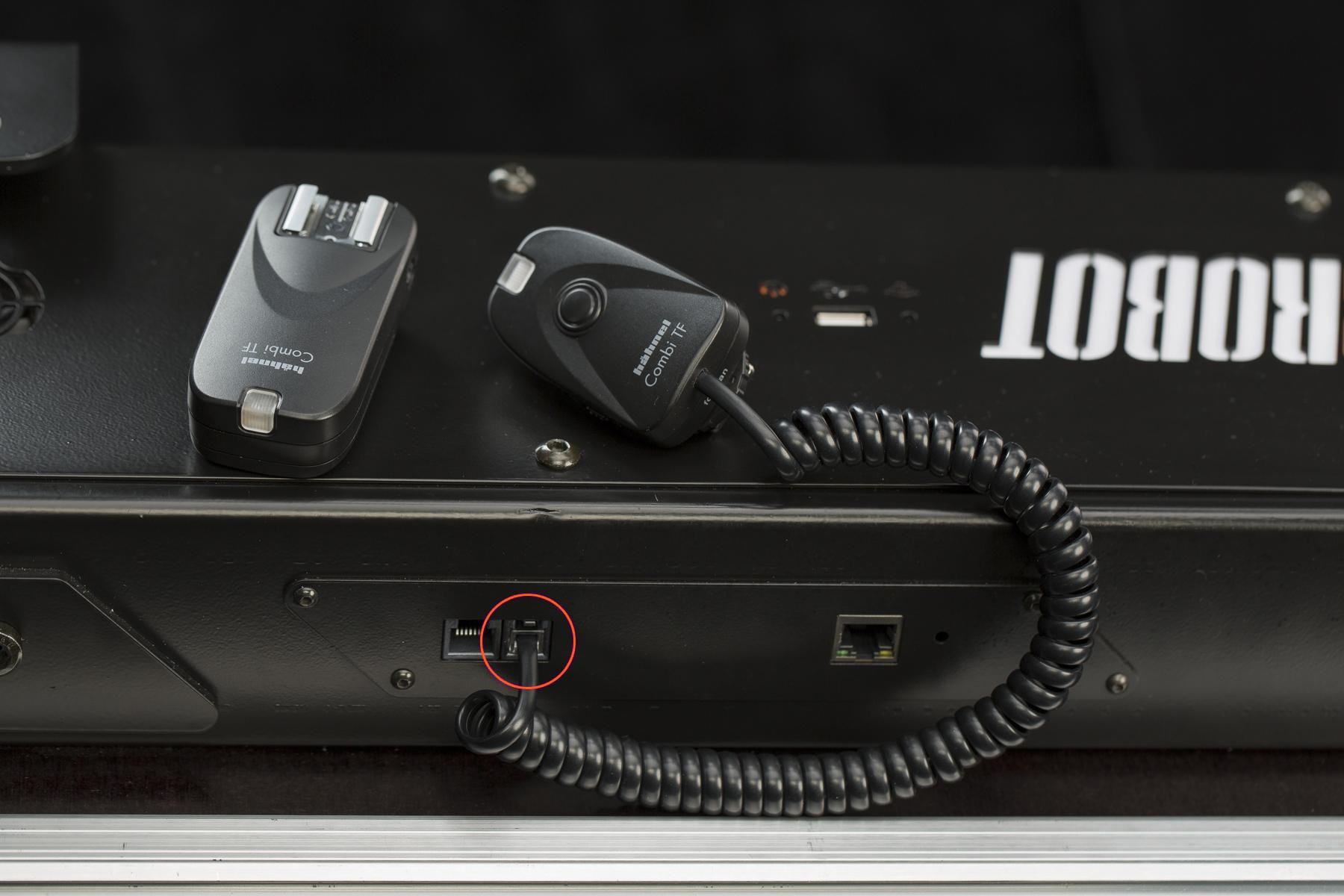

2.2.2. Déclencheur sans fil

La synchronisation de l'obturateur de l'appareil photo et des arrêts de séquence peut être contrôlée par un déclencheur sans fil branché sur le CASE. Nous avons testé avec succès la télécommande hähnel Combi TF avec les appareils photo Canon.

‍

• Le déclencheur sans fil utilise une prise de sortie 4P4C (RJ9) intégrée.

‍

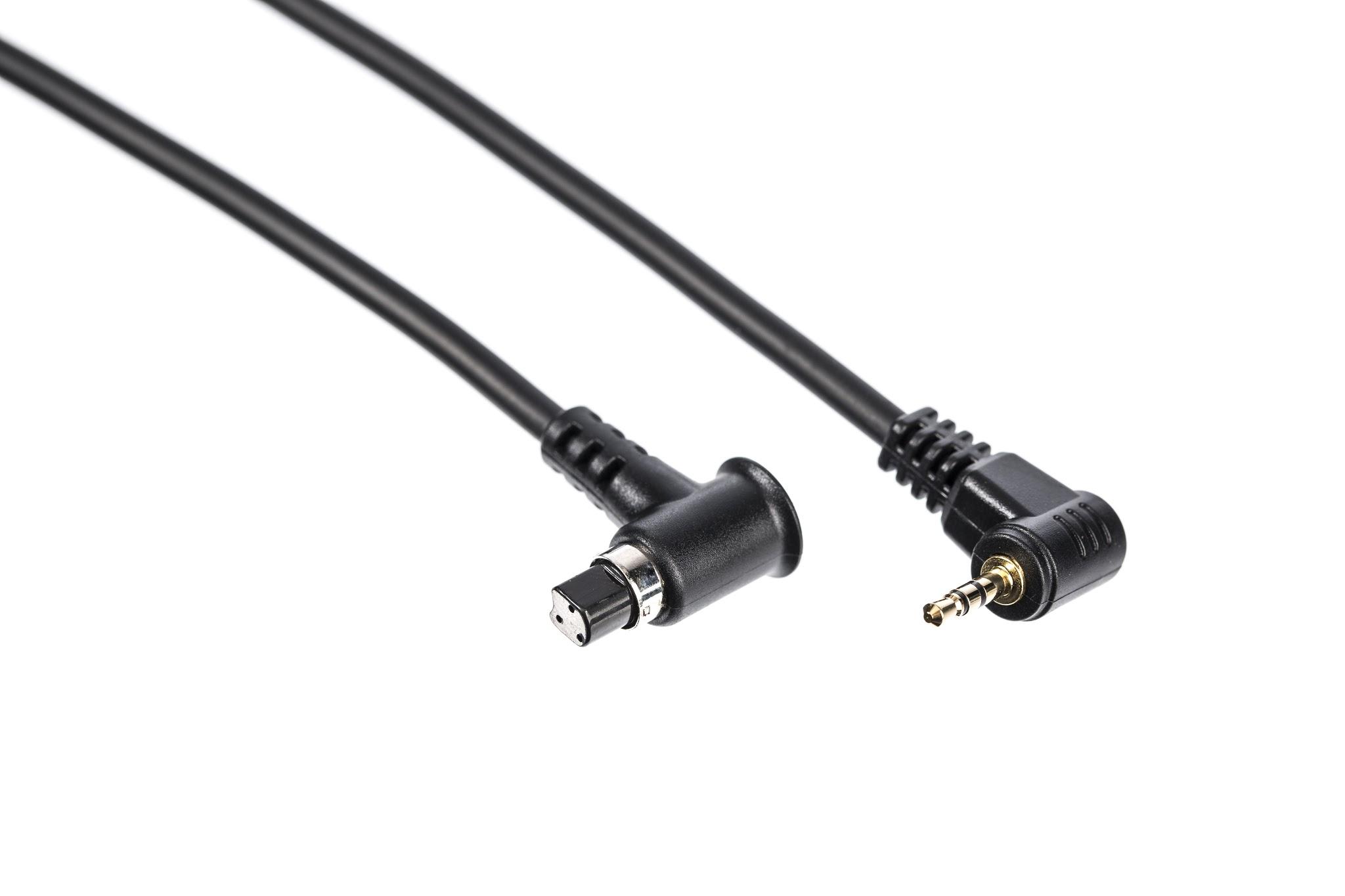

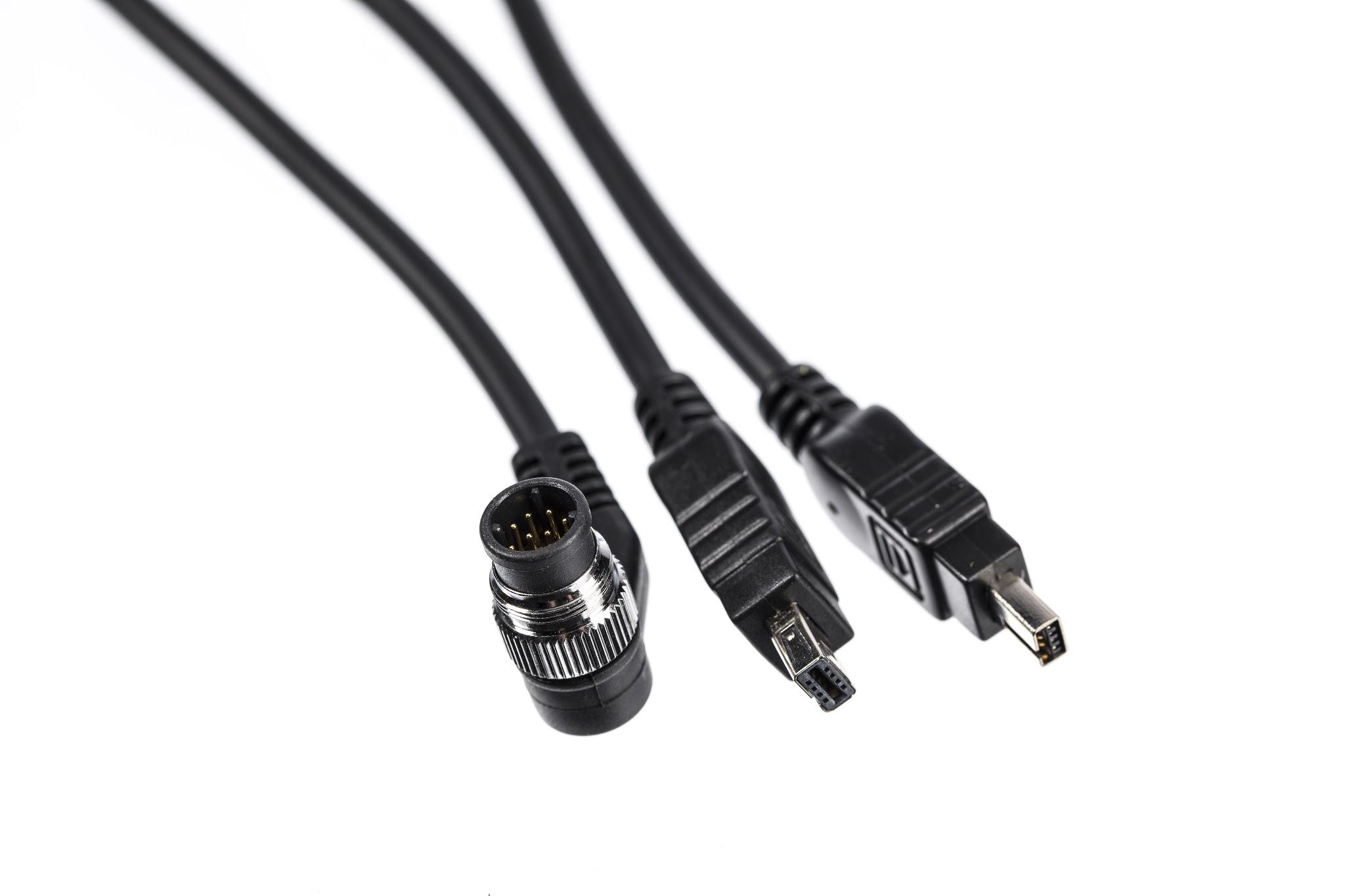

2.2.3. Déclencheur à câble

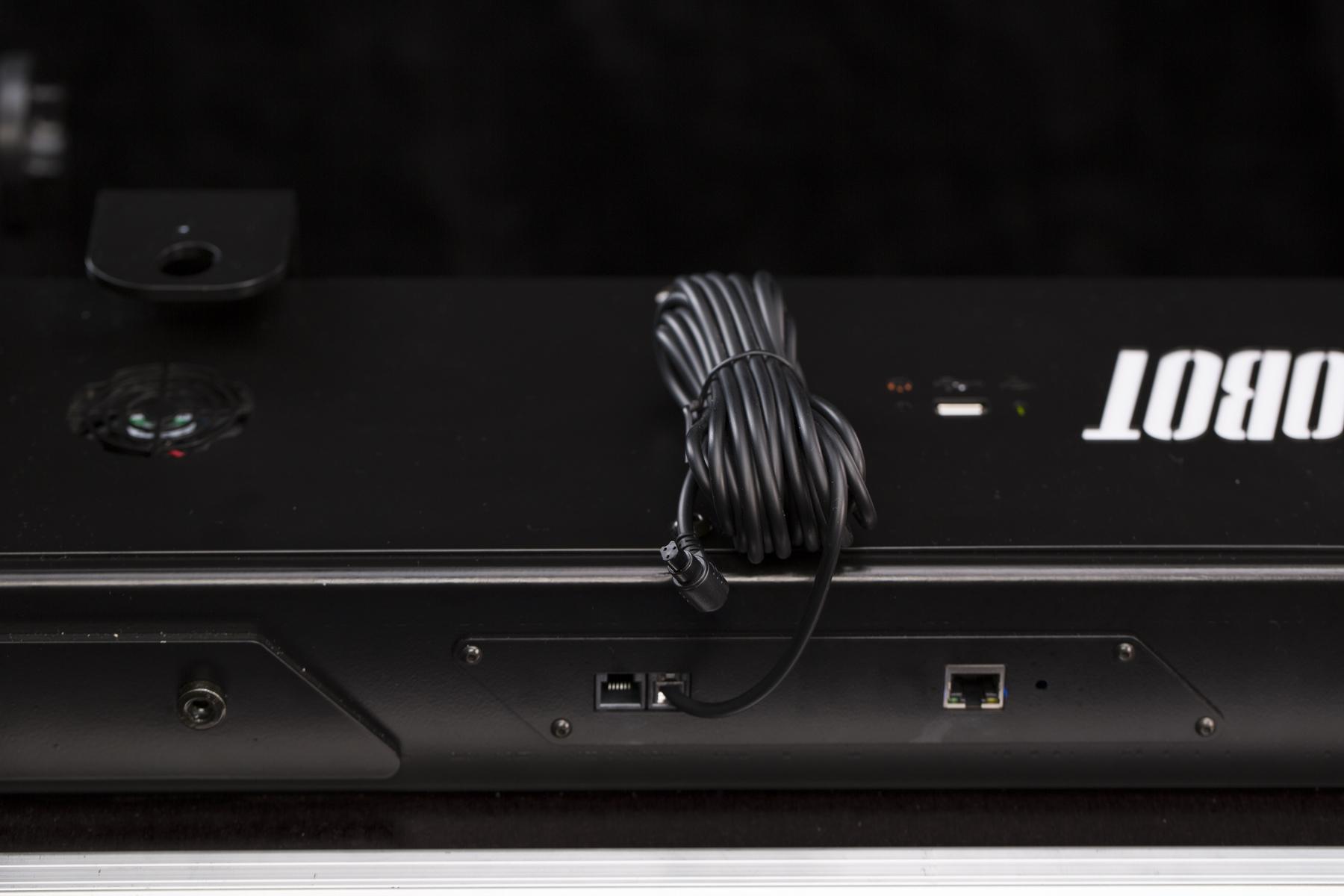

La synchronisation de l'obturateur de l'appareil photo et des arrêts de séquence peut être contrôlée en branchant le déclencheur à câble dans le CASE.

‍

• Le déclencheur à câble utilise une prise de sortie intégrée 4P4C (RJ9).

‍

• Des déclencheurs sont disponibles pour les modèles d'appareils photo pris en charge — consultez la liste des appareils photo compatibles PhotoRobot.

‍

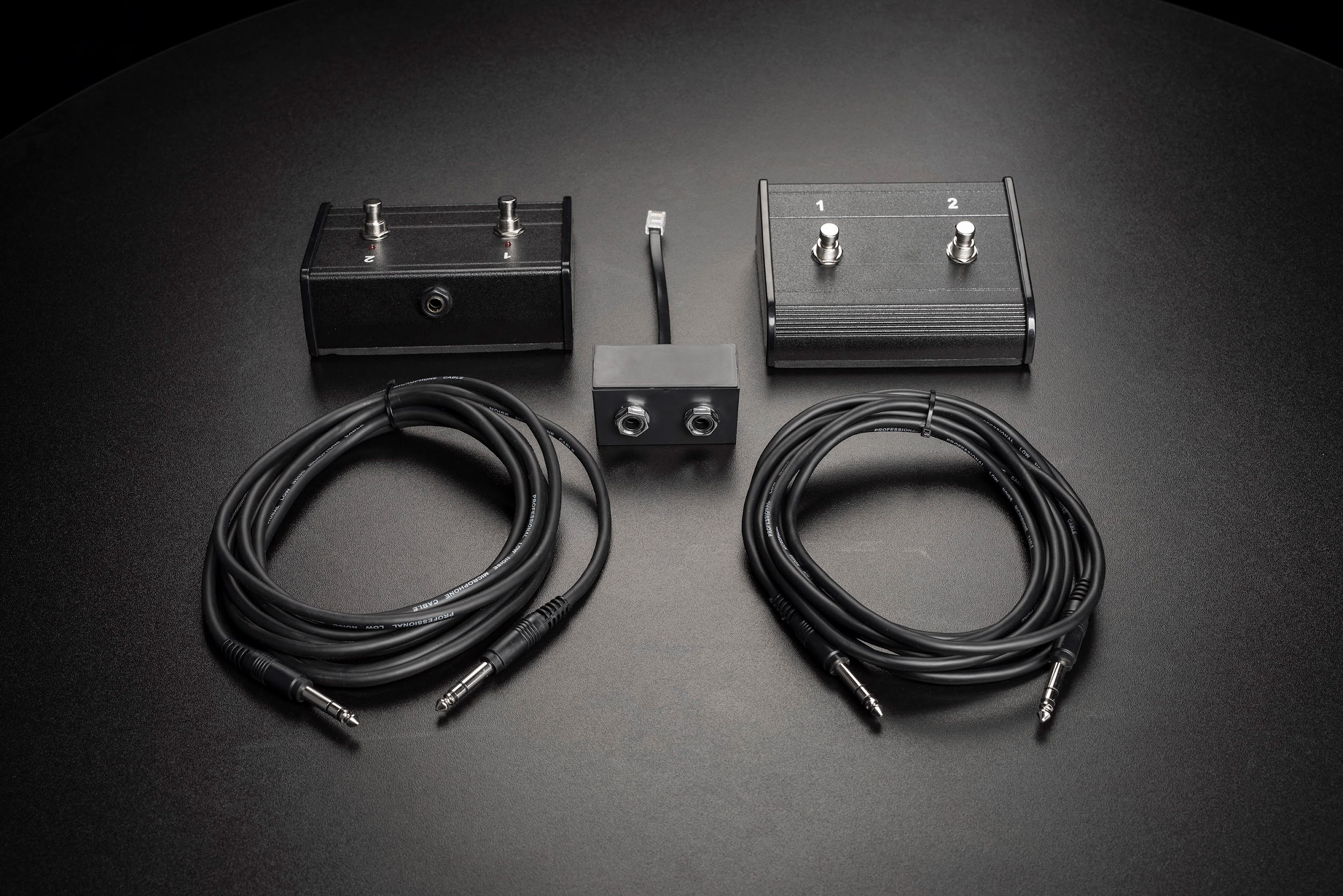

2.2.4. Pédale

Le Foot Switch est un HID (Human Interface Device) pratique fabriqué par PhotoRobot pour accélérer vos performances. Toute fonction opérationnelle (par exemple, démarrer la séquence, effectuer un cliché test, tourner la platine, définir la position zéro, etc.) peut être assignée à l'interrupteur afin que vous puissiez accéder aux fonctions instantanément en appuyant simplement dessus. Il est également possible de connecter deux Foot Switches pour obtenir quatre opérations facilement accessibles. Le Foot Switch est un accessoire optionnel, fourni séparément à un coût supplémentaire.

‍

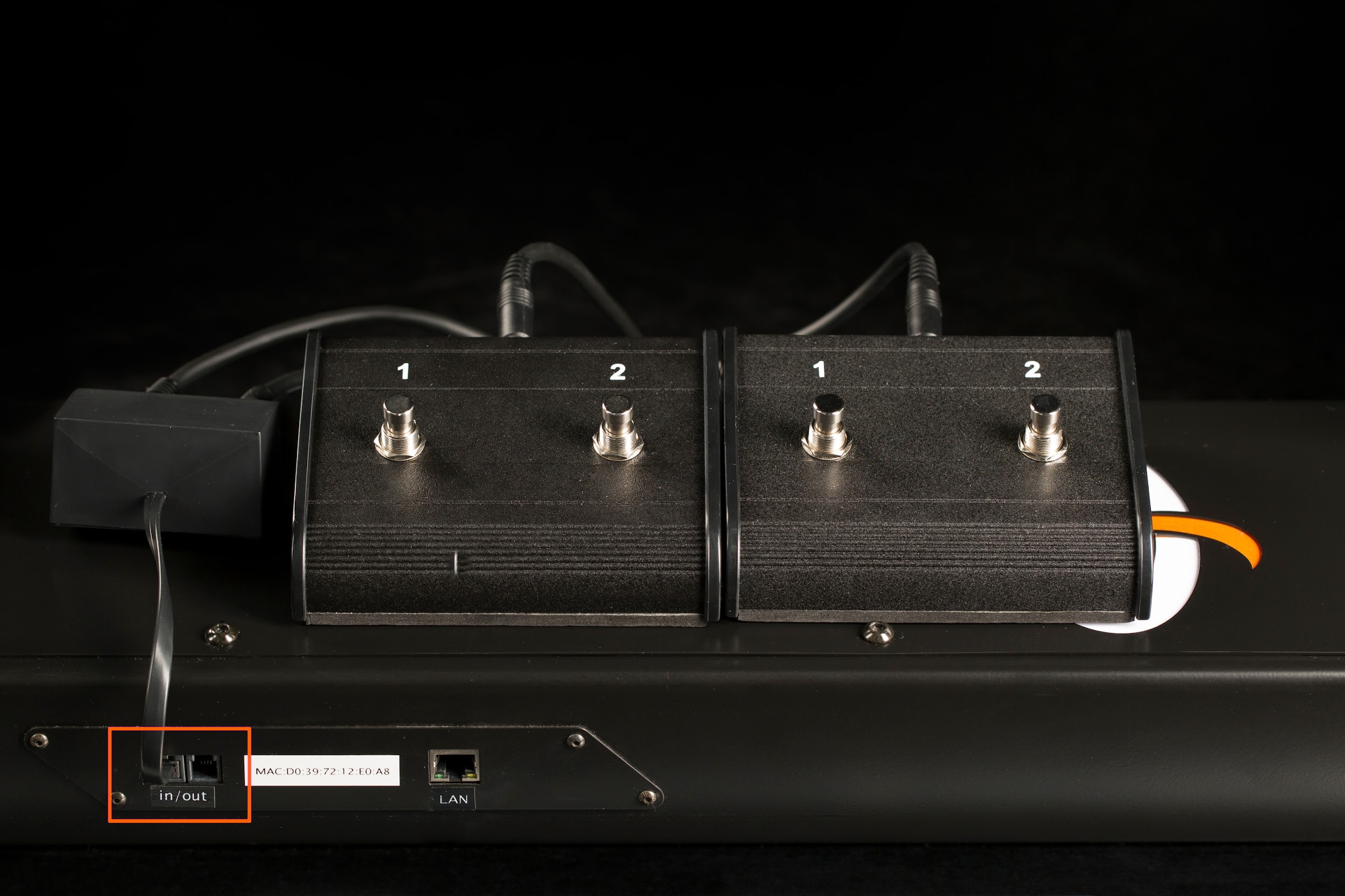

• Le « Ensemble de commande au pied » PhotoRobot se compose d'une paire de pédales, d'une paire de câbles jack 6,3 mm et d'une réduction jack 6P6C (RJ12) - 6,3 mm.

‍

• Une prise d'entrée 6P6C (RJ12) intégrée est utilisée pour brancher les interrupteurs à pied dans le CASE.

‍

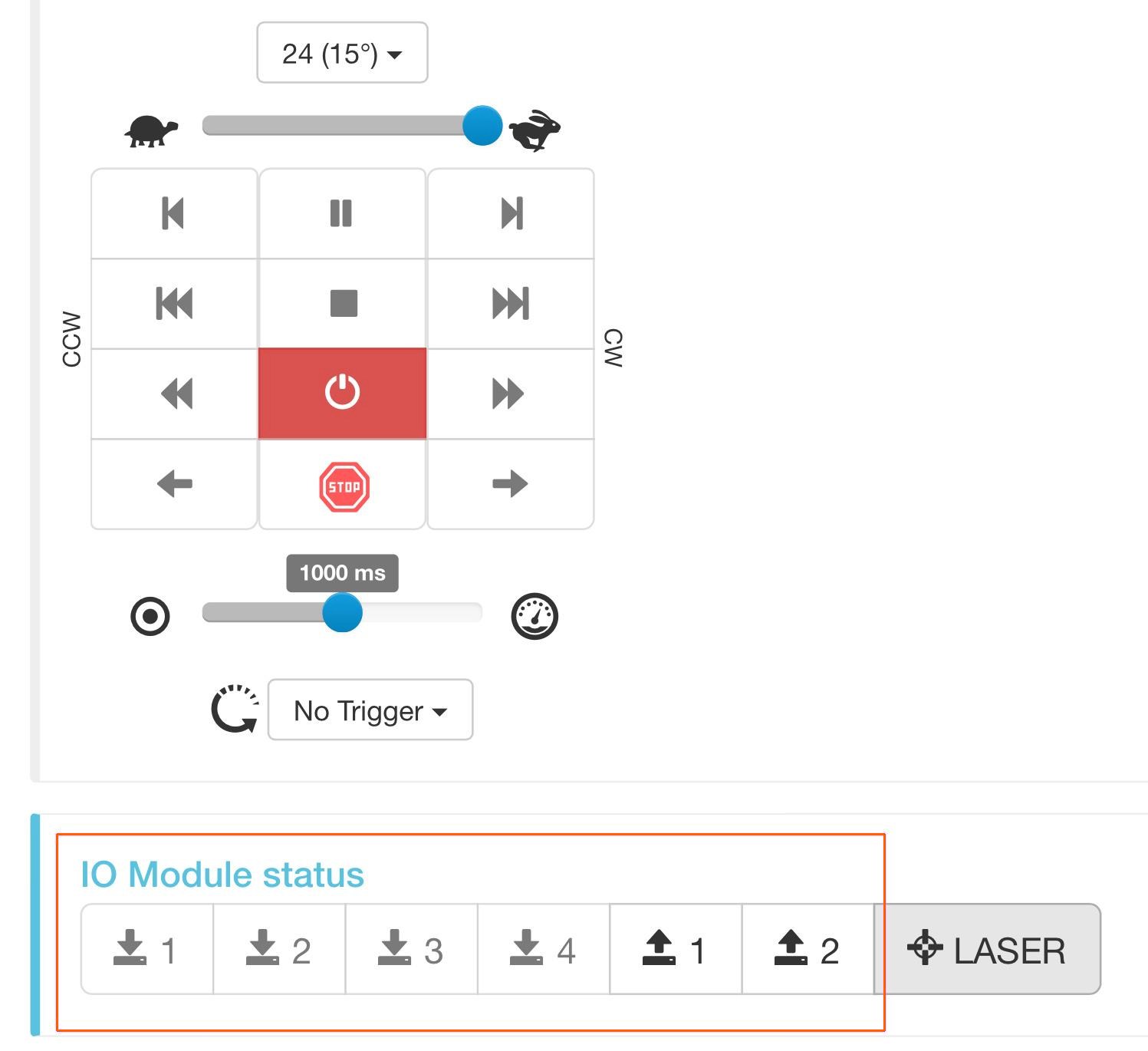

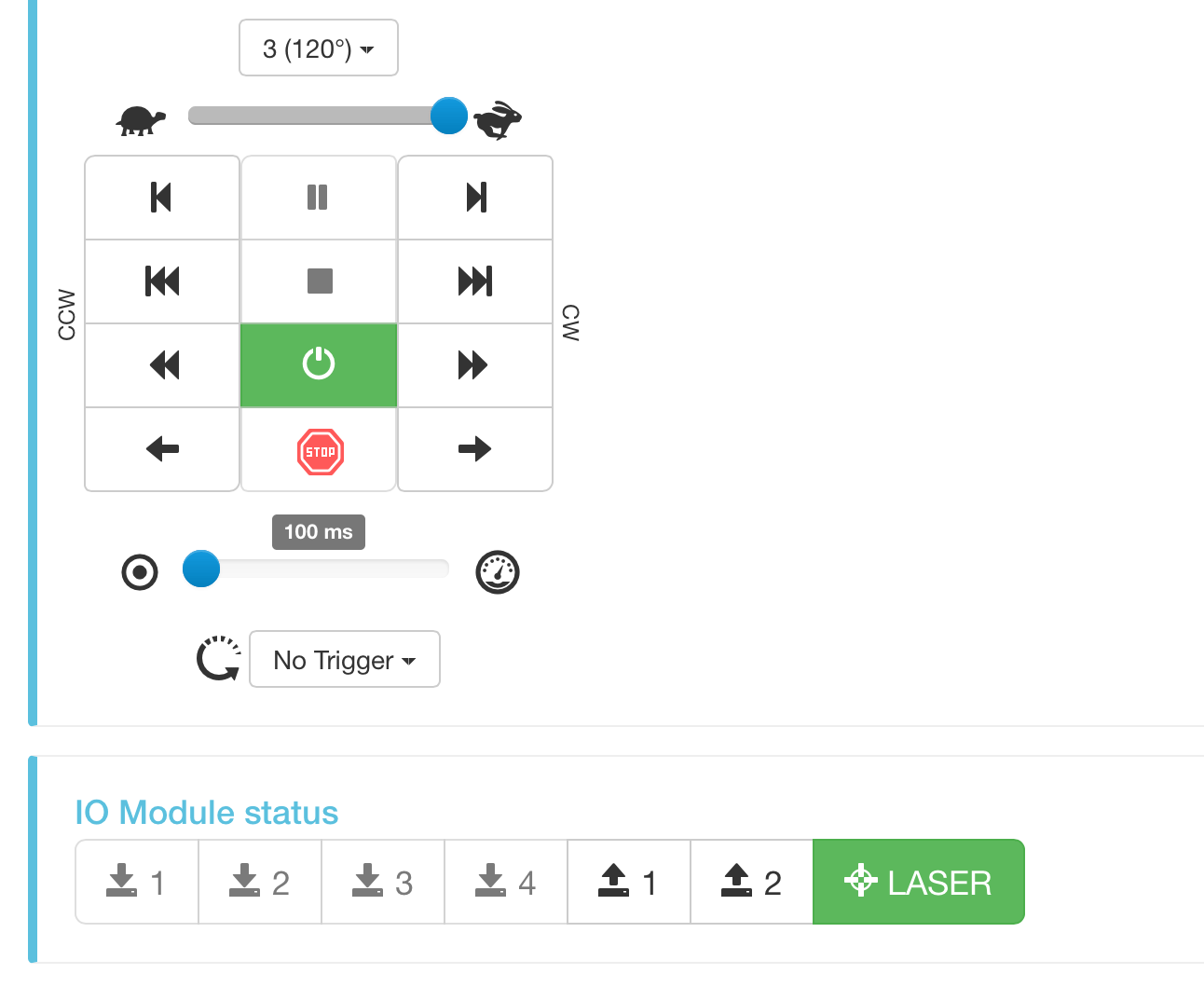

• L'application basée sur navigateur n'affiche que l'état des prises d'entrée désignées. Pour attribuer des fonctions aux boutons de la pédale, il est nécessaire d'utiliser un logiciel avancé (PhotoRobot Controls).

‍

‍

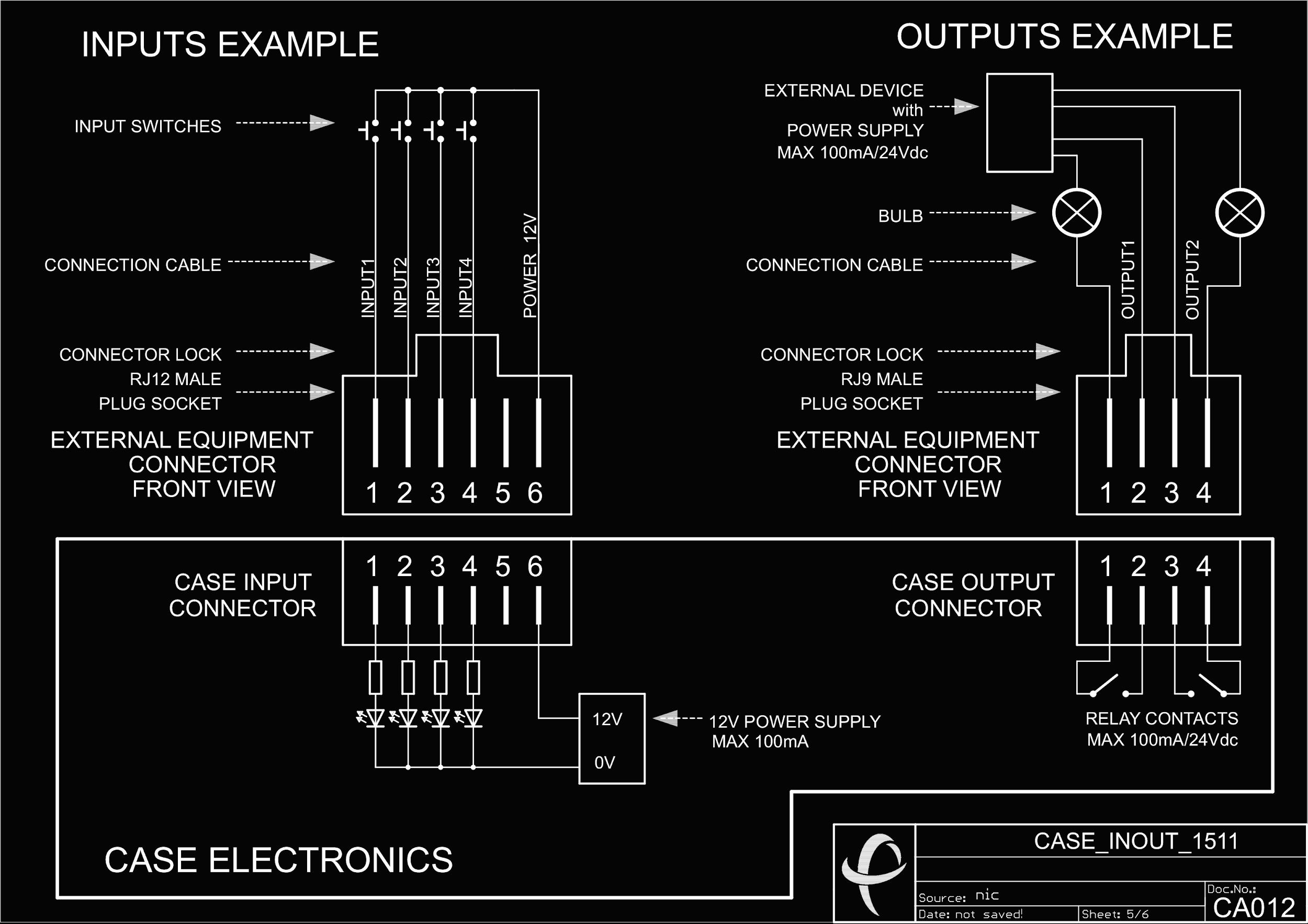

2.2.5. Accessoires personnalisés

Vous n'avez pas besoin de dépendre uniquement des accessoires fournis par PhotoRobot. Les prises d'entrée et de sortie sont équipées de prises enregistrées standard – 6P6C (RJ12) & 4P4C (RJ9). N'hésitez pas à utiliser le schéma de câblage pour adapter n'importe quel appareil à votre CASE (par exemple, déclencheurs, interrupteurs, voyants lumineux, etc.). Cependant, sachez que des connaissances élémentaires en sécurité électrique et en maintenance sont requises, et il est fortement recommandé de demander l'aide de votre électricien local si vous n'êtes pas formé dans ce domaine.

‍

• N'hésitez pas à télécharger le schéma de circuit ci-dessus pour une utilisation avec le CASE.

‍

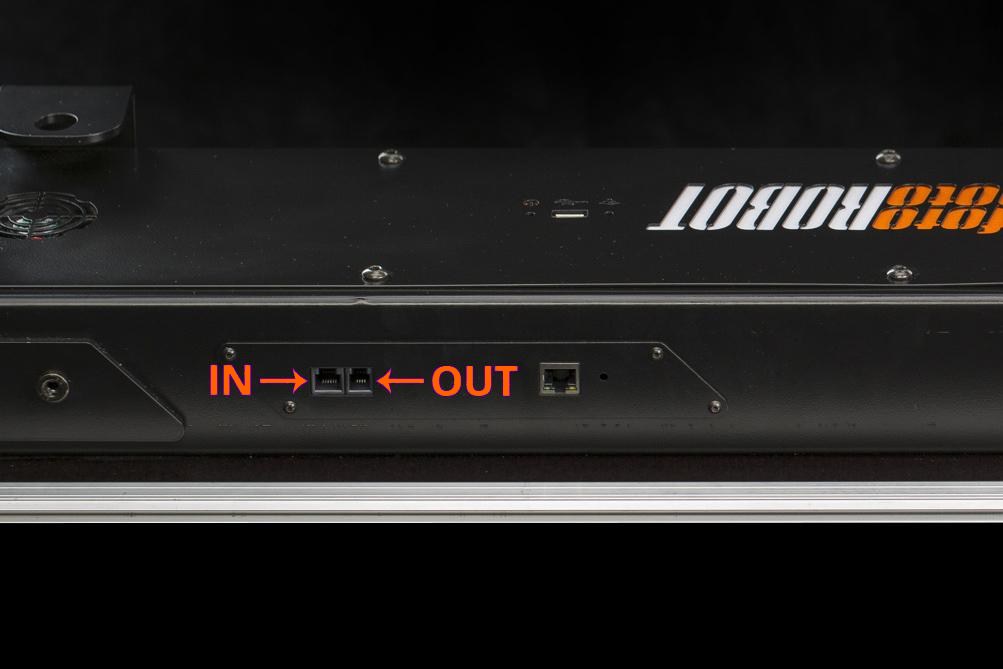

• Les prises jack enregistrées IN et OUT sont situées à la base du CASE.

‍

• L'appareil adapté sur mesure peut être contrôlé par les boutons IN & OUT situés en bas de l'application basée sur le navigateur.

‍

‍

3. Assemblage du CASE

Mettre le CASE d'un état emballé à un état de fonctionnement est une tâche facile et rapide si vous suivez les quatre étapes décrites ci-dessous. N'importe qui capable de lacer ses propres chaussures peut le maîtriser en un rien de temps.

‍

3.1. Ouvrir les côtés

Tout d'abord, il est préférable de commencer par ouvrir le boîtier et de laisser les pièces du robot attachées aux côtés jusqu'à ce que vous en ayez besoin pour les étapes ultérieures.

‍

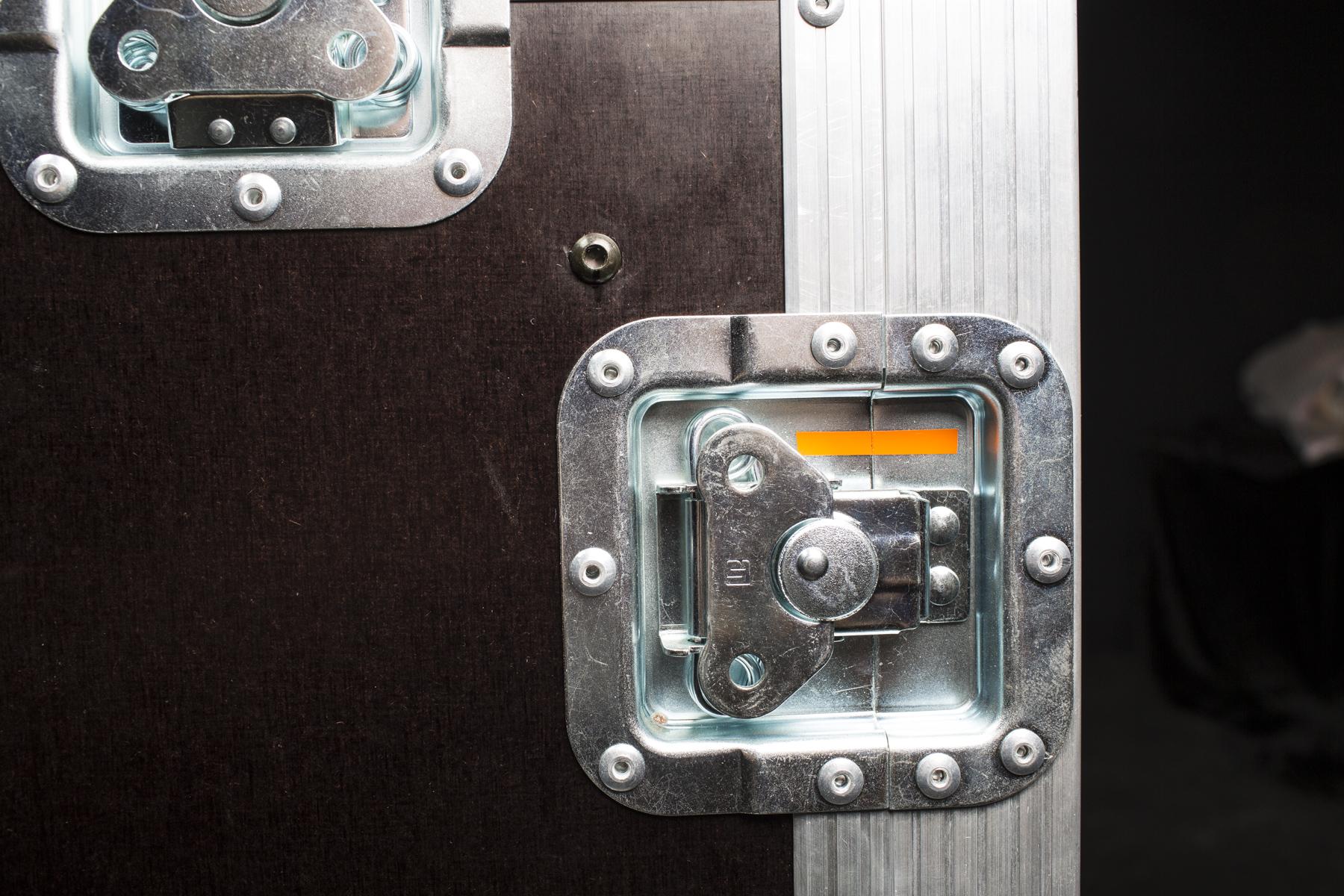

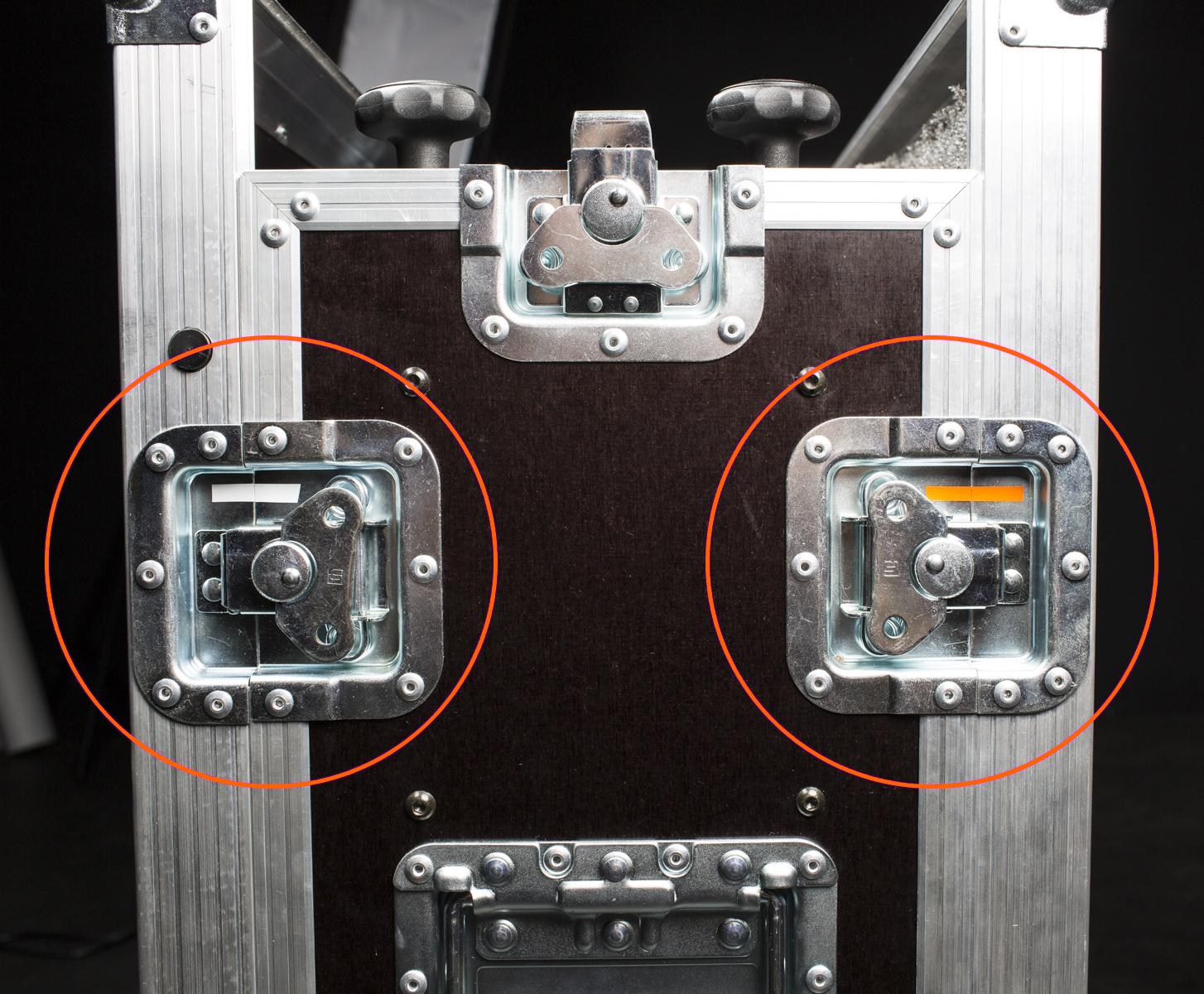

• Le CASE utilise des verrous tournants robustes pour fixer les côtés.

‍

1. Tout est fermement attaché au côté du CASE.
2. Dévissez les supports de poteau de fond et mettez-les de côté.
3. Retirez les poteaux de fond.
4. Défaites les élastiques qui maintiennent les câbles.
5. Retirez les câbles.
6. Attachez les élastiques pour ne pas les perdre.
7. Retirez la plaque de protection en MDF.
8. Retirer la plaque de verre.
9. Le côté est vide maintenant.

‍

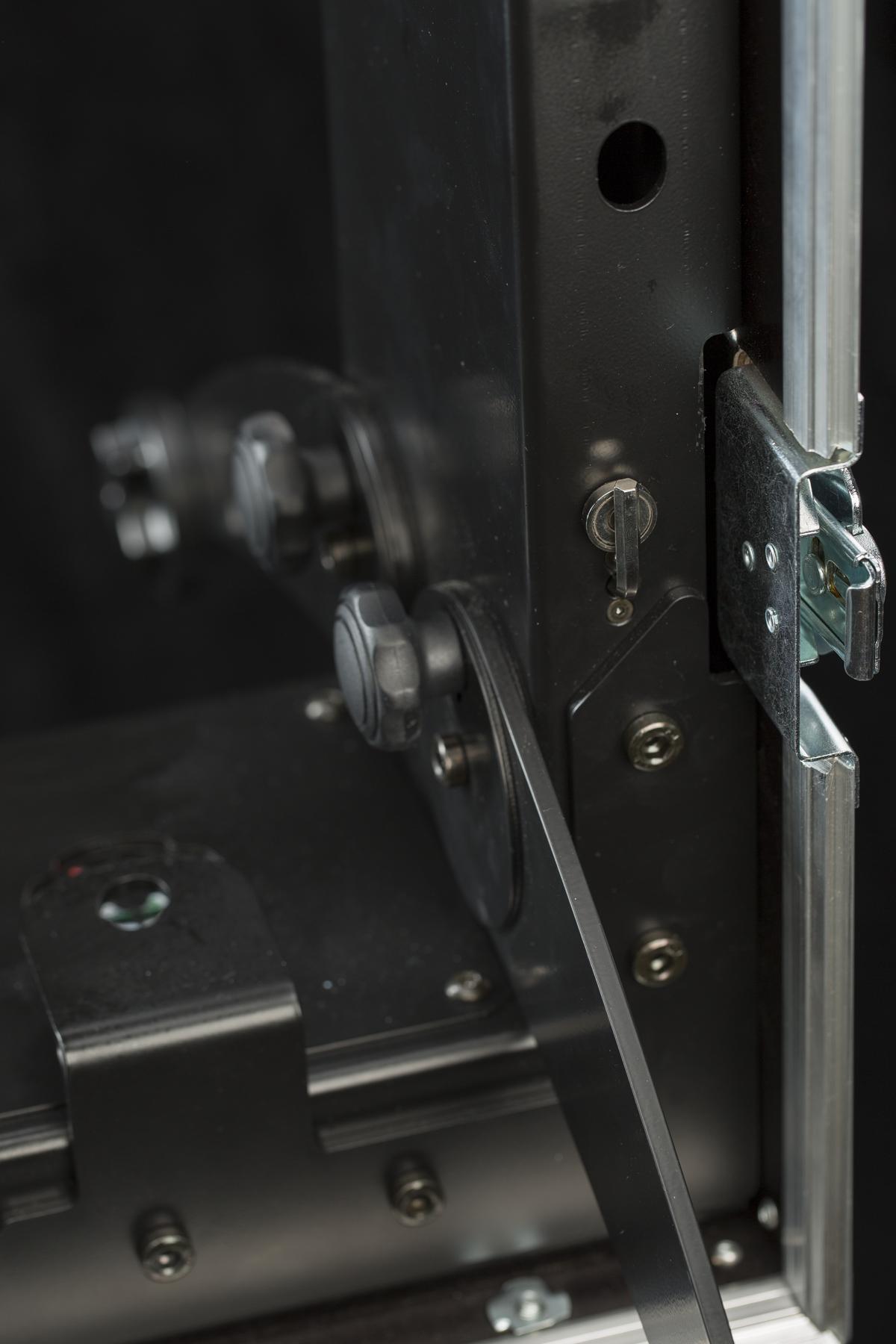

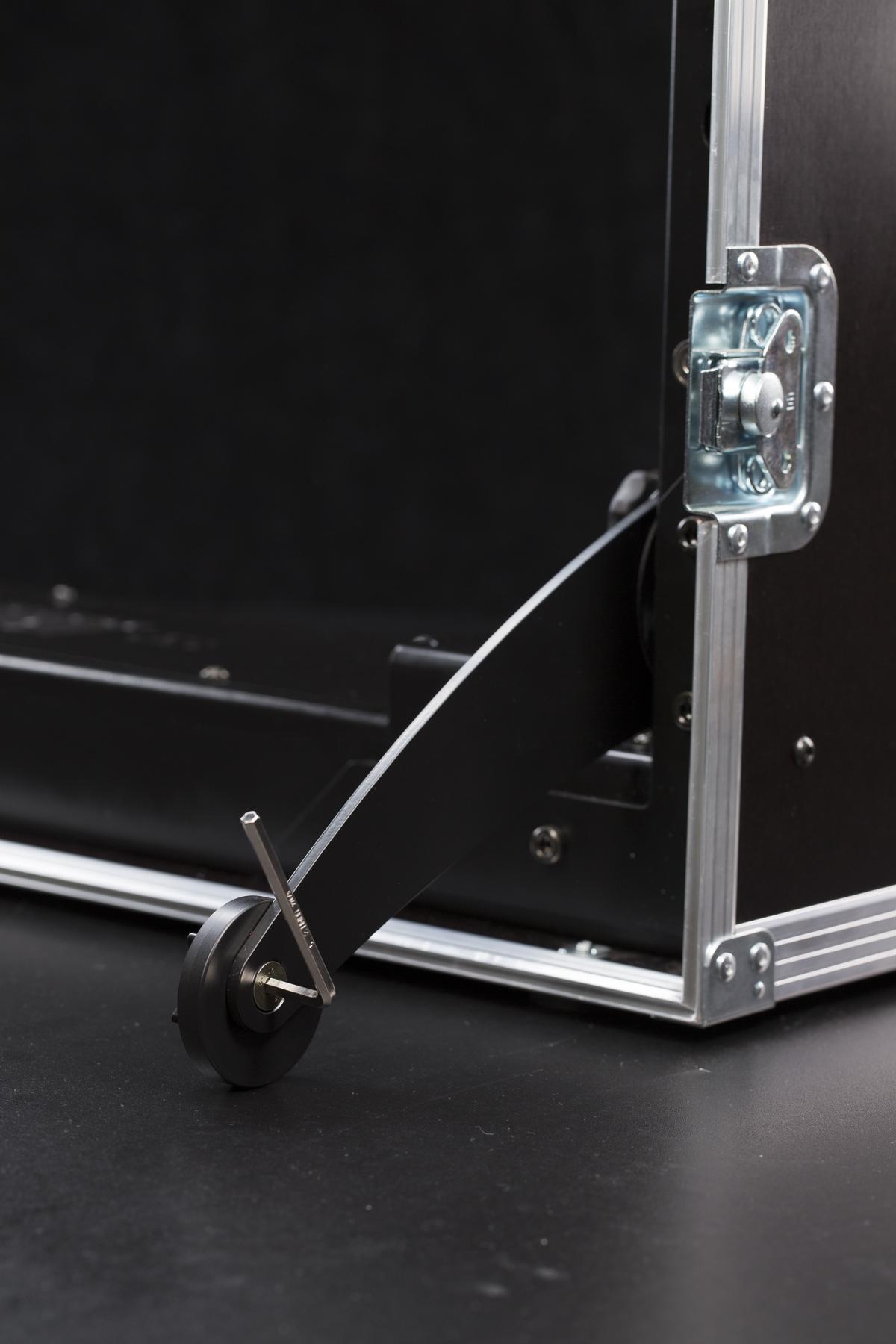

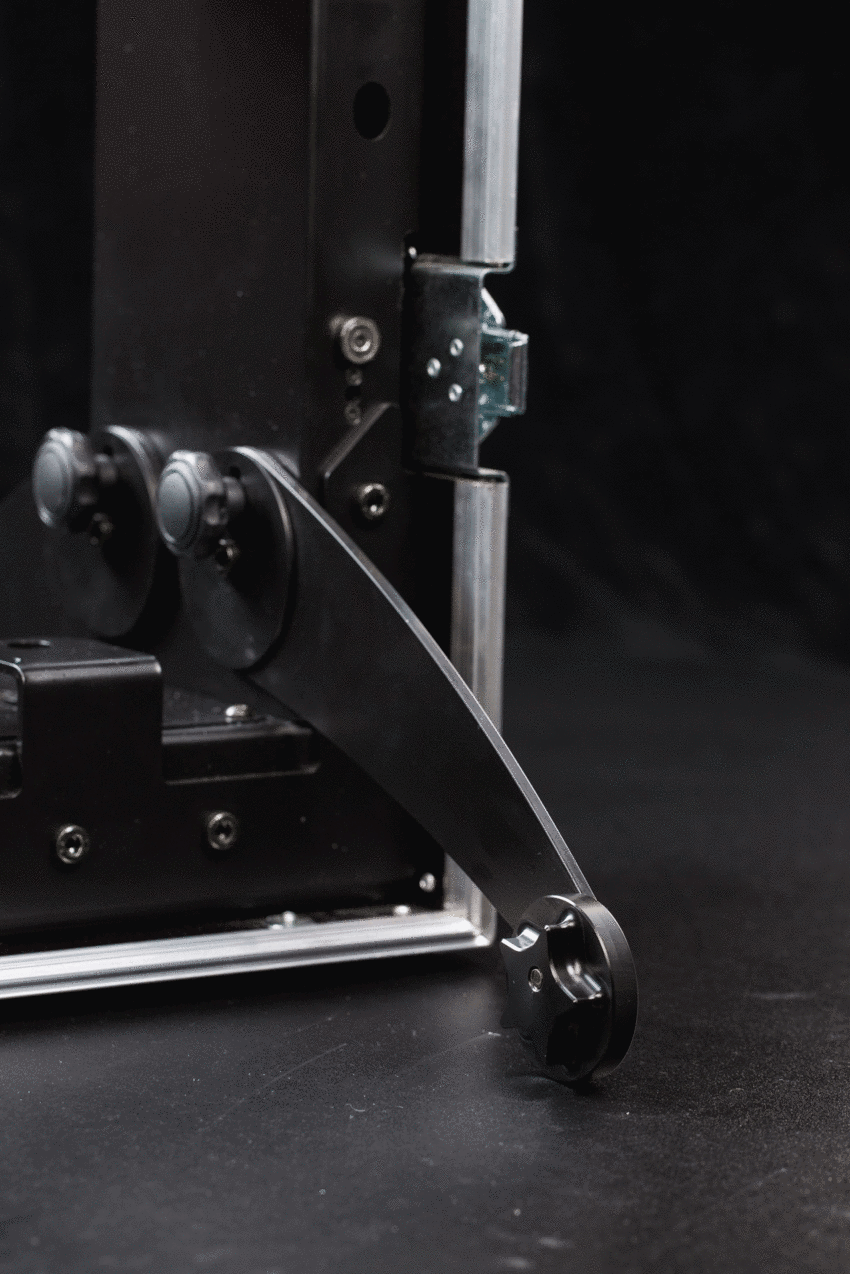

3.2. Ancrer la Base

Pour conférer au CASE une stabilité maximale pour un fonctionnement sûr, il est nécessaire d'ancrer la base à l'aide des pieds pliables. Voir les instructions avec illustrations ci-dessous.

‍

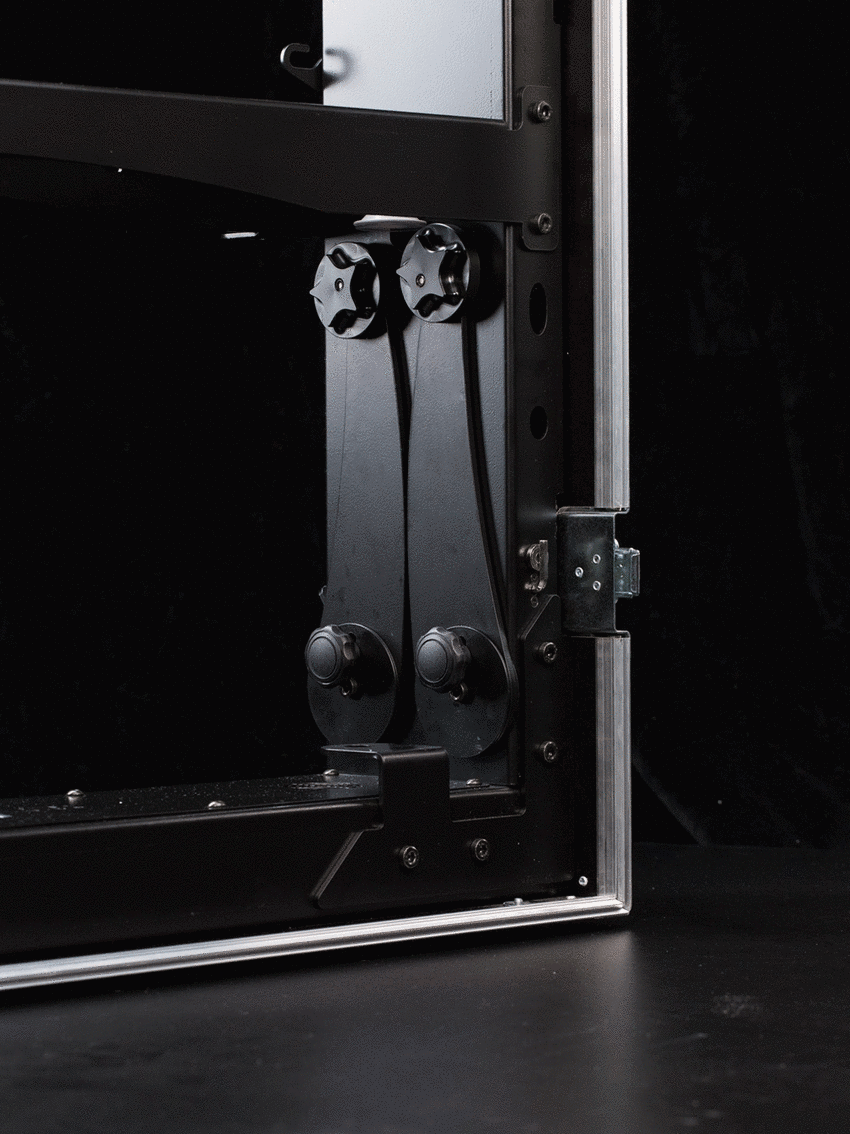

• Pour déplier les pieds, dévissez les verrous et poussez-les vers le haut.
• Pour fixer les pieds repliés, poussez les verrous vers le bas et vissez-les.

‍

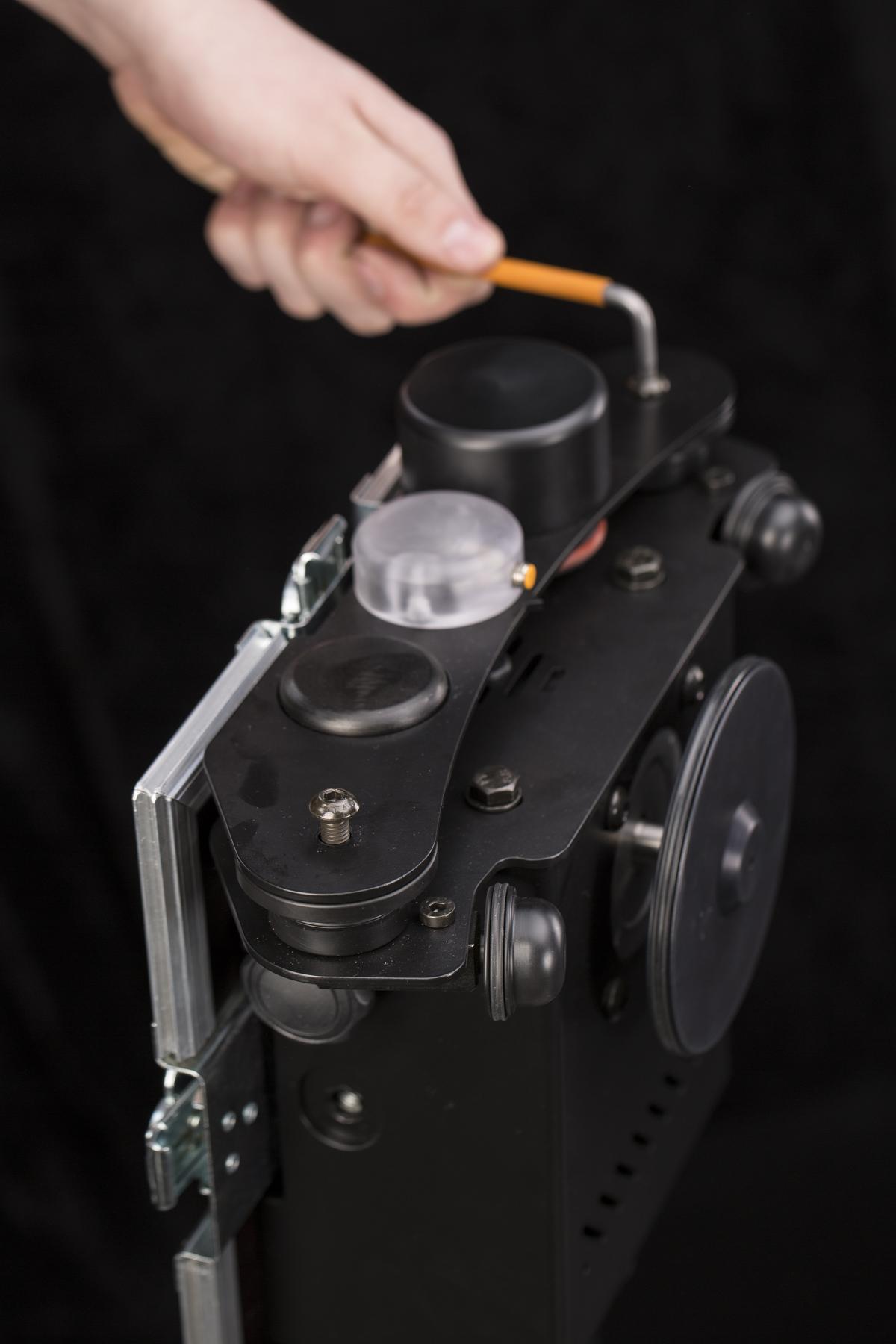

• Pour niveler correctement le CASE, utilisez la clé hexagonale logée dans la base pour déverrouiller l'anneau excentré.

‍

• Ensuite, ajustez finement la stabilité du CASE en faisant tourner l'anneau excentré. Lorsque vous trouvez la meilleure position, serrez l'anneau à l'aide de la clé hexagonale.

‍

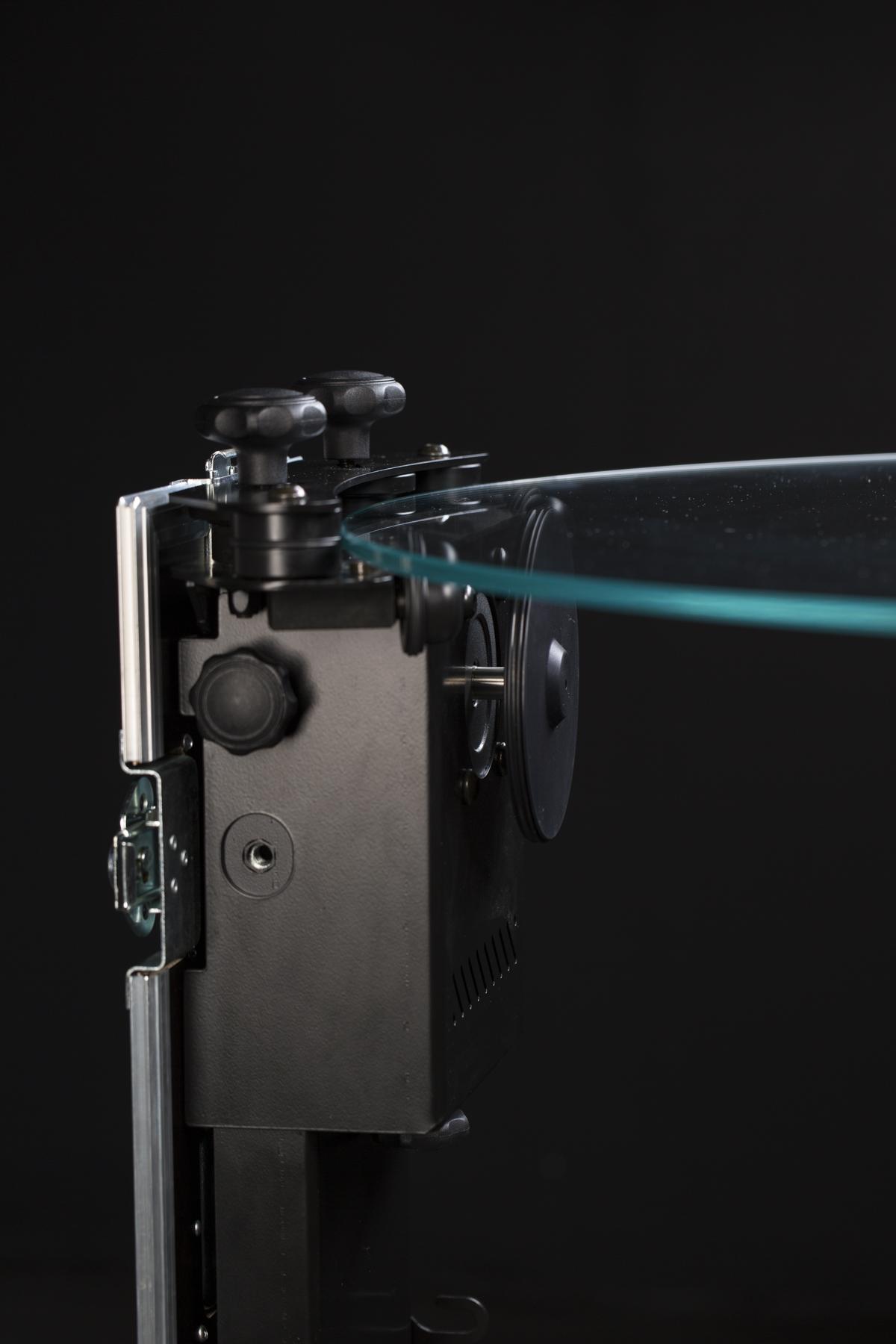

3.3. Monter la plaque de verre

Le montage de la plaque de verre est simple. La partie la plus délicate du montage de la plaque est de ne pas tacher le verre lors de sa fixation à la base. Il est conseillé d'utiliser une paire de gants propres lors de la manipulation de la plaque de verre.

Remarque : La dernière génération du CASE 850 (la version à capteur optique, sans ventouse de calibration) utilise une plaque de verre avec un petit biseau meulé sur son bord. Insérez la plaque de manière à ce que ce biseau repose sur la face inférieure, au-dessus du capteur optique caché qui lit la position de la plaque. Les plaques antérieures sans biseau n'ont pas d'orientation requise.

‍

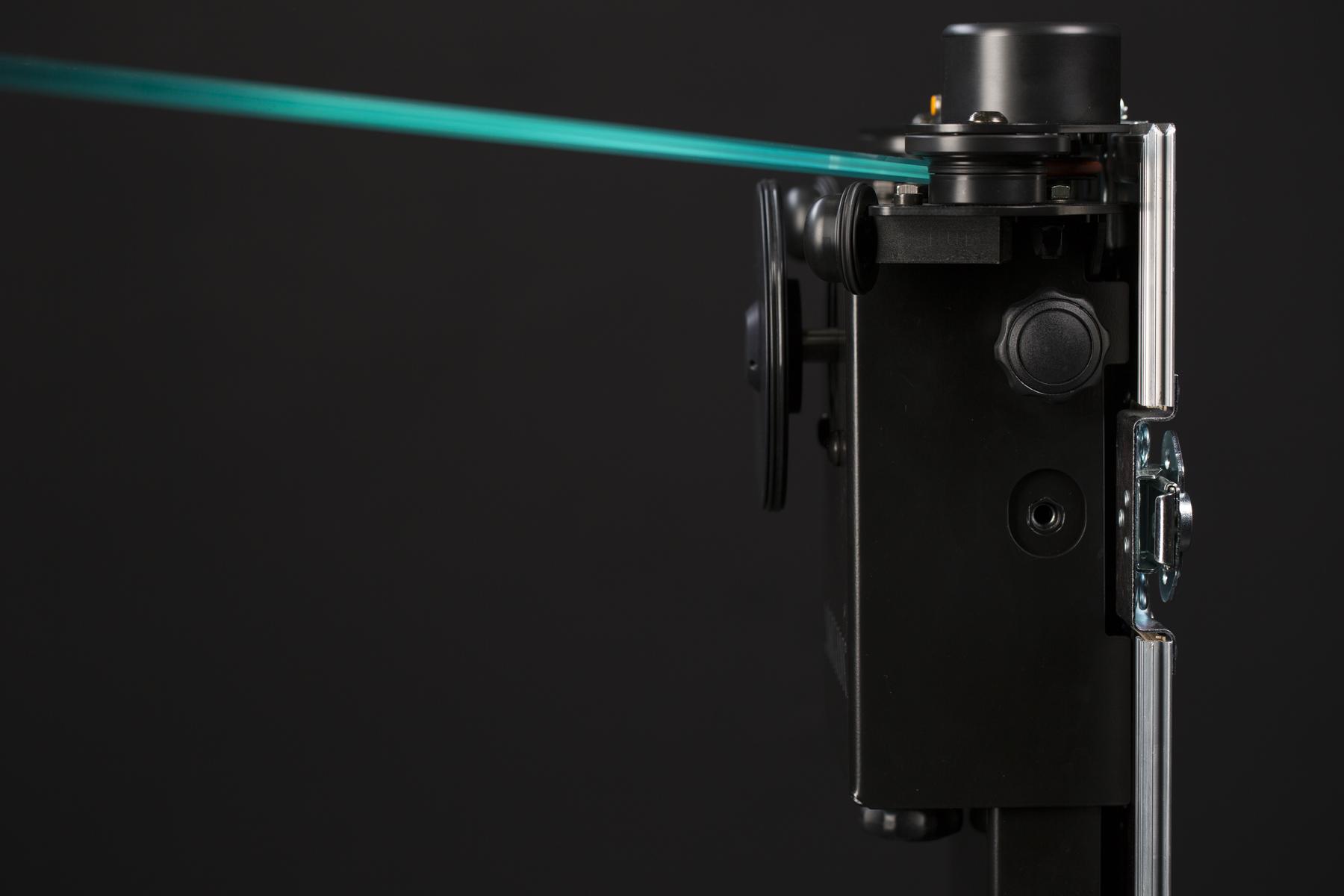

• Placez la plaque de verre du côté où se trouve l'encodeur. Vous devez l'incliner légèrement pour que le bord passe sous la roue de guidage.

‍

• Posez la plaque de verre sur le côté opposé du CASE.

‍

1. La plaque de verre inclinée se trouve sous la roue de guidage du côté opposé du CASE.
2. La plaque de verre est posée.
3. La plaque de verre est verrouillée en position par un ensemble de roues de guidage mobiles.

‍

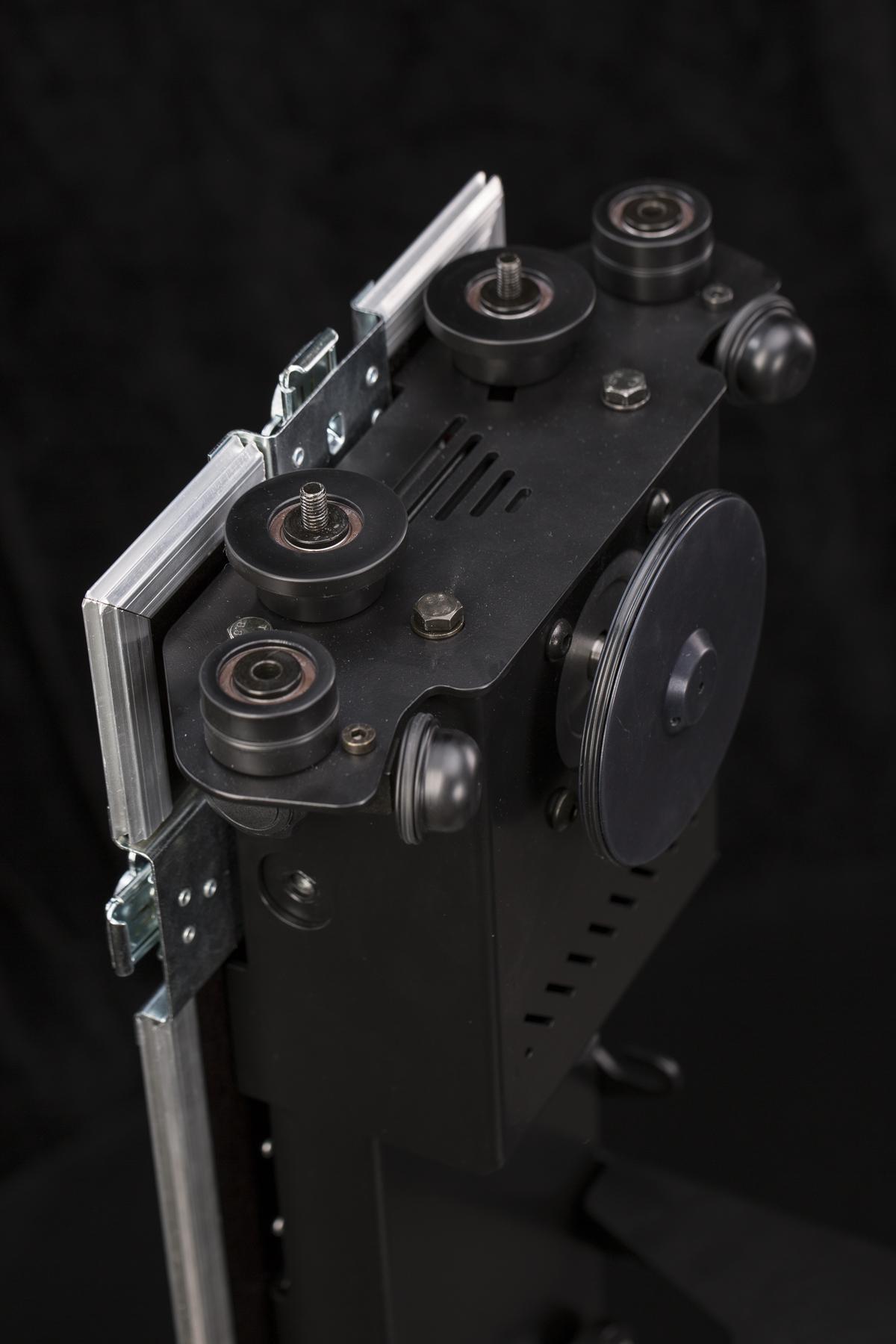

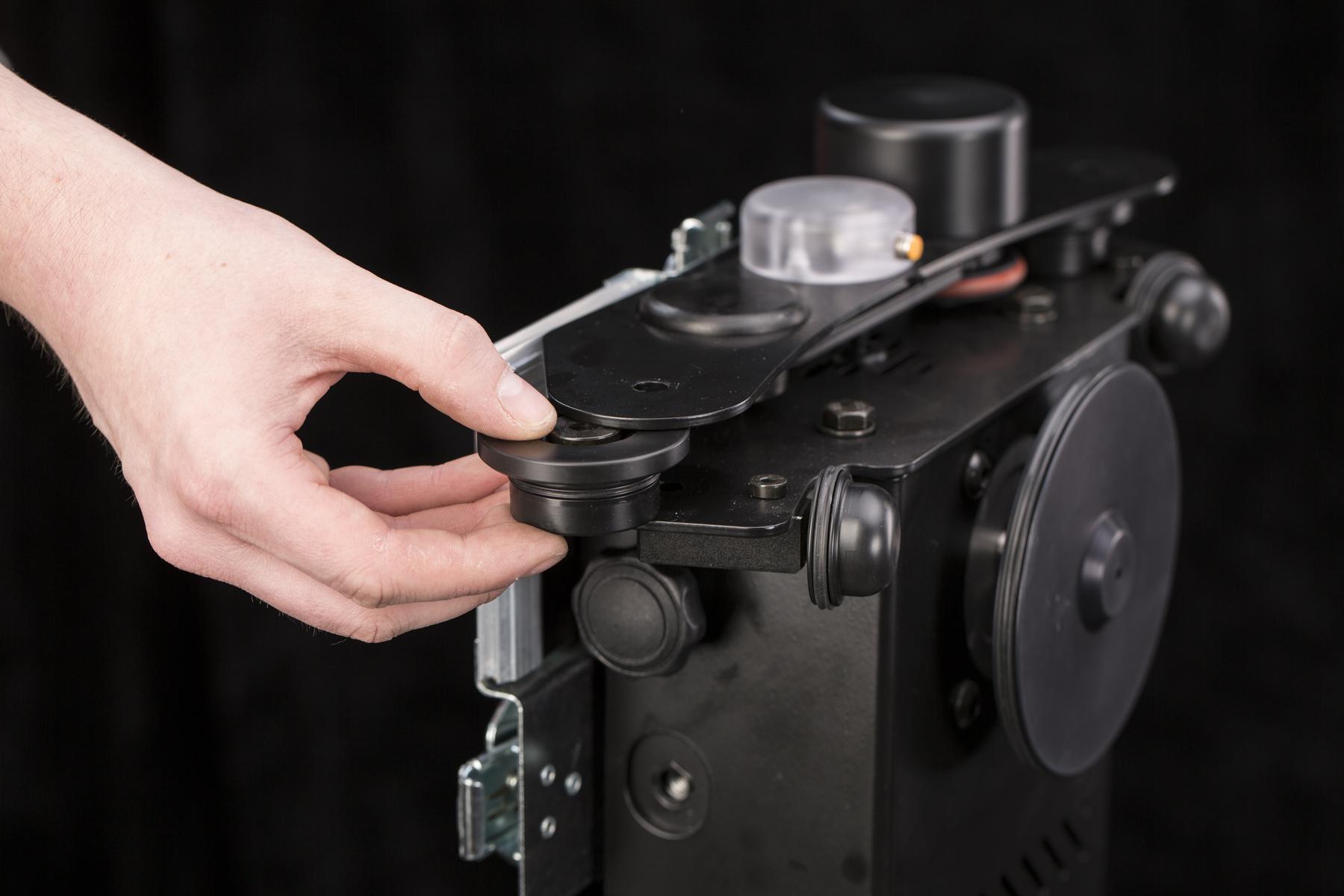

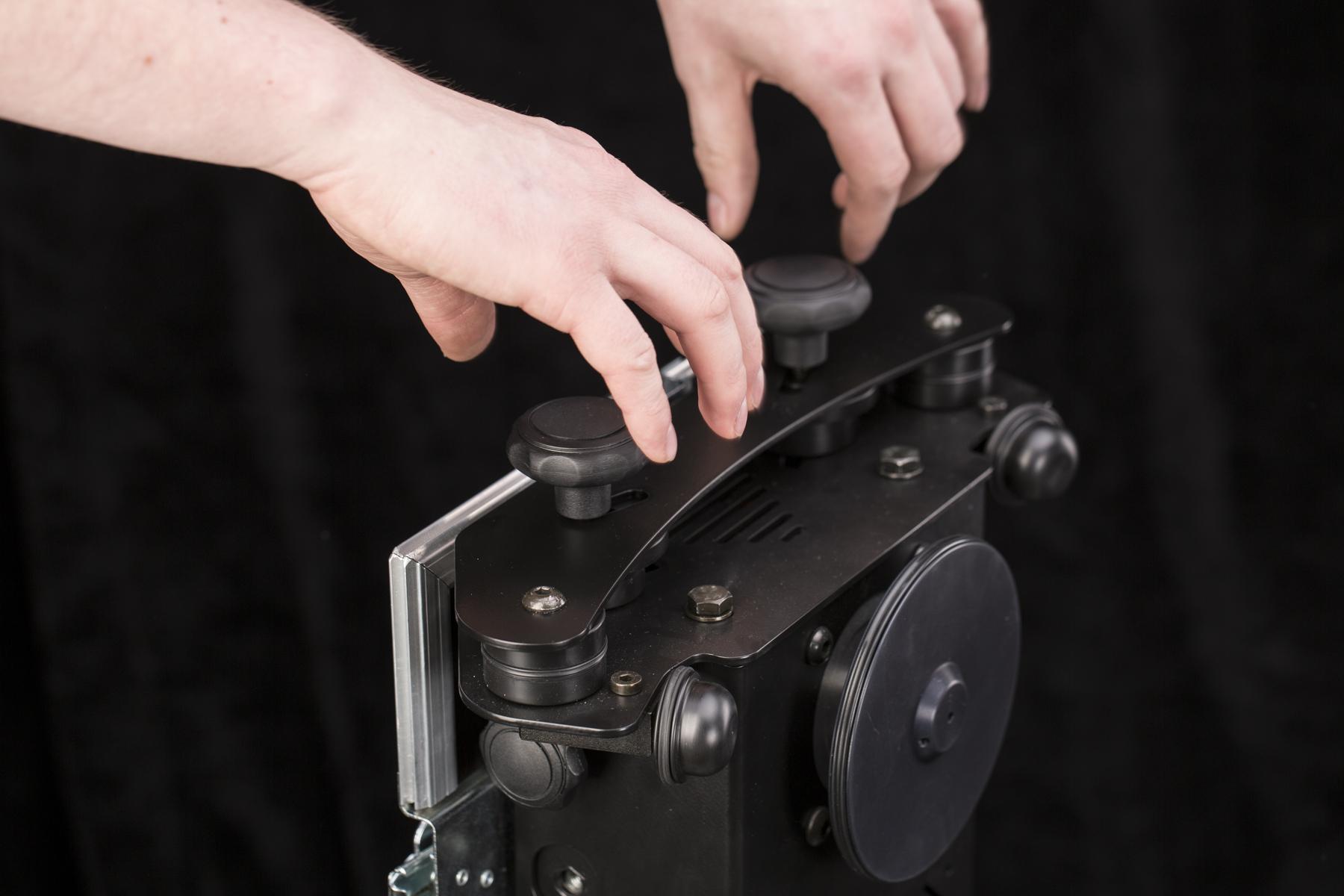

• Les roues de guidage mobiles verrouillent solidement la plaque de verre en position.

‍

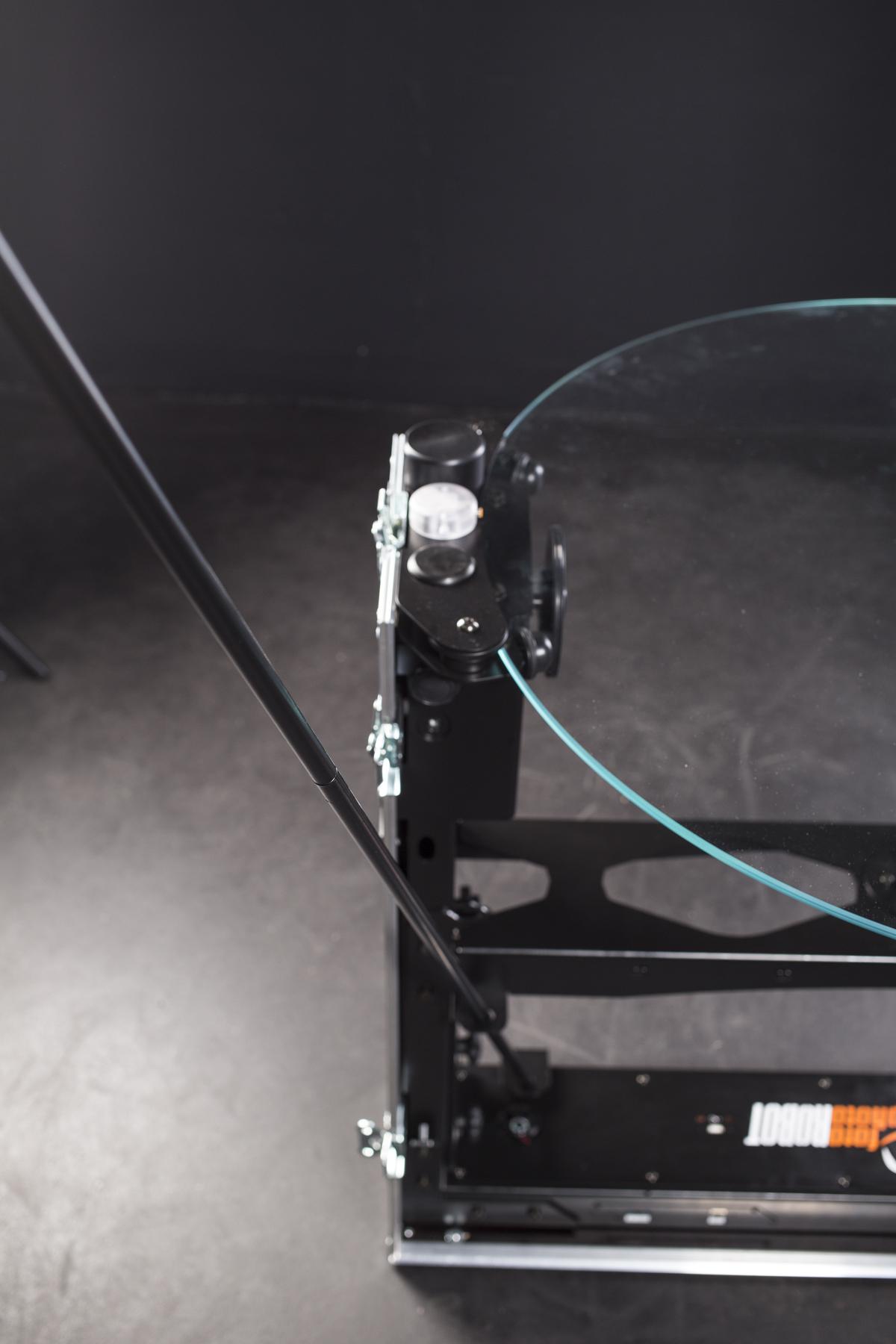

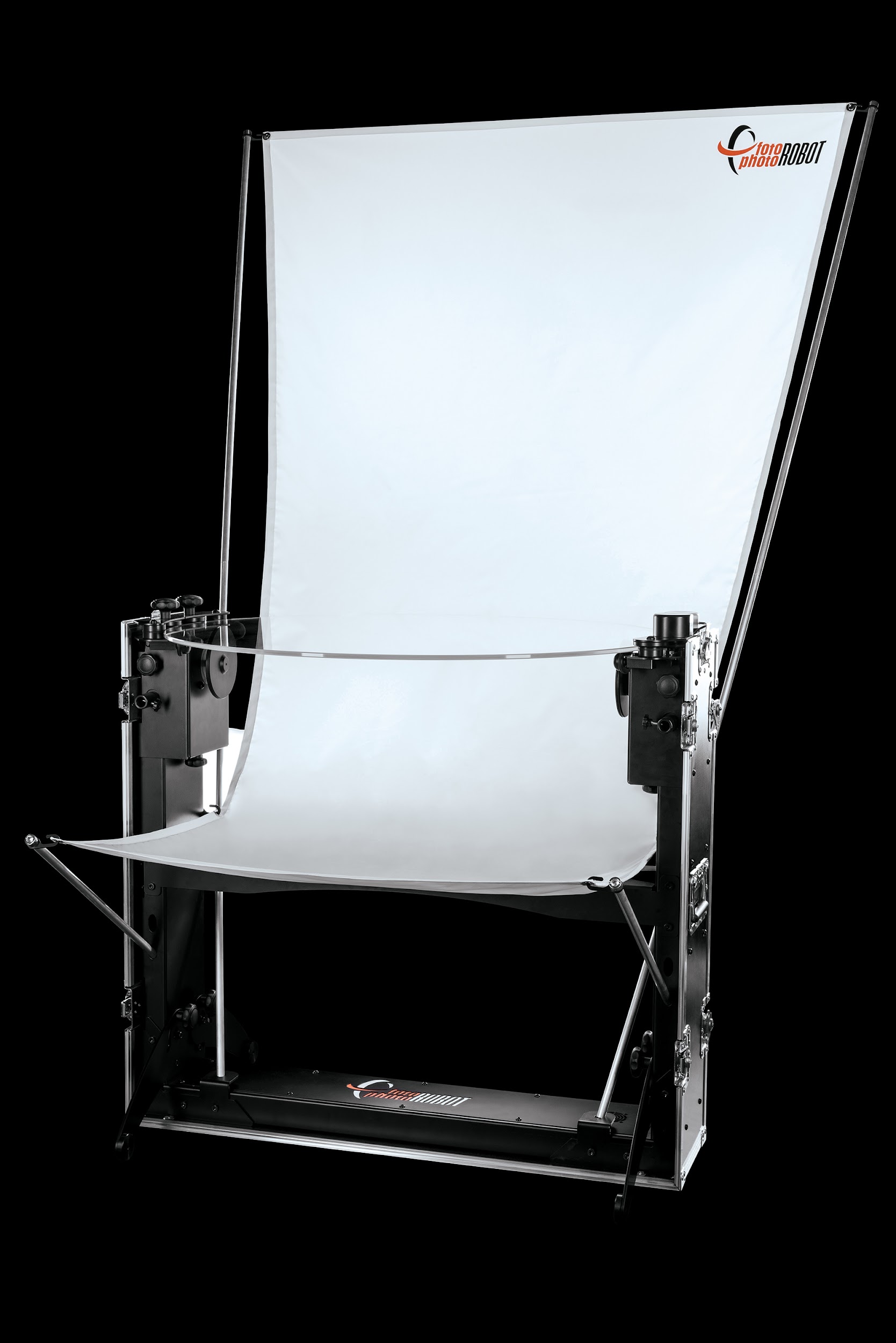

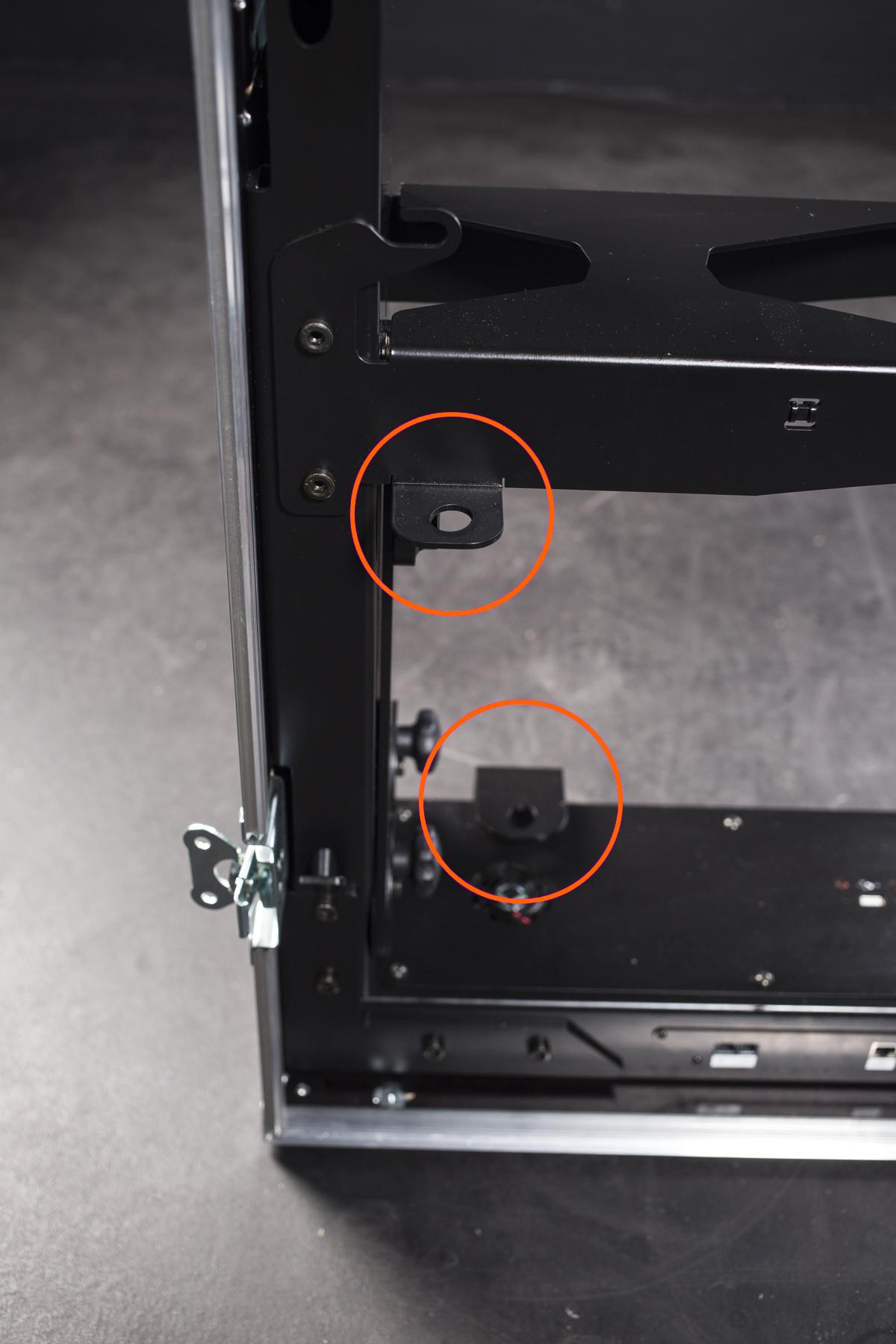

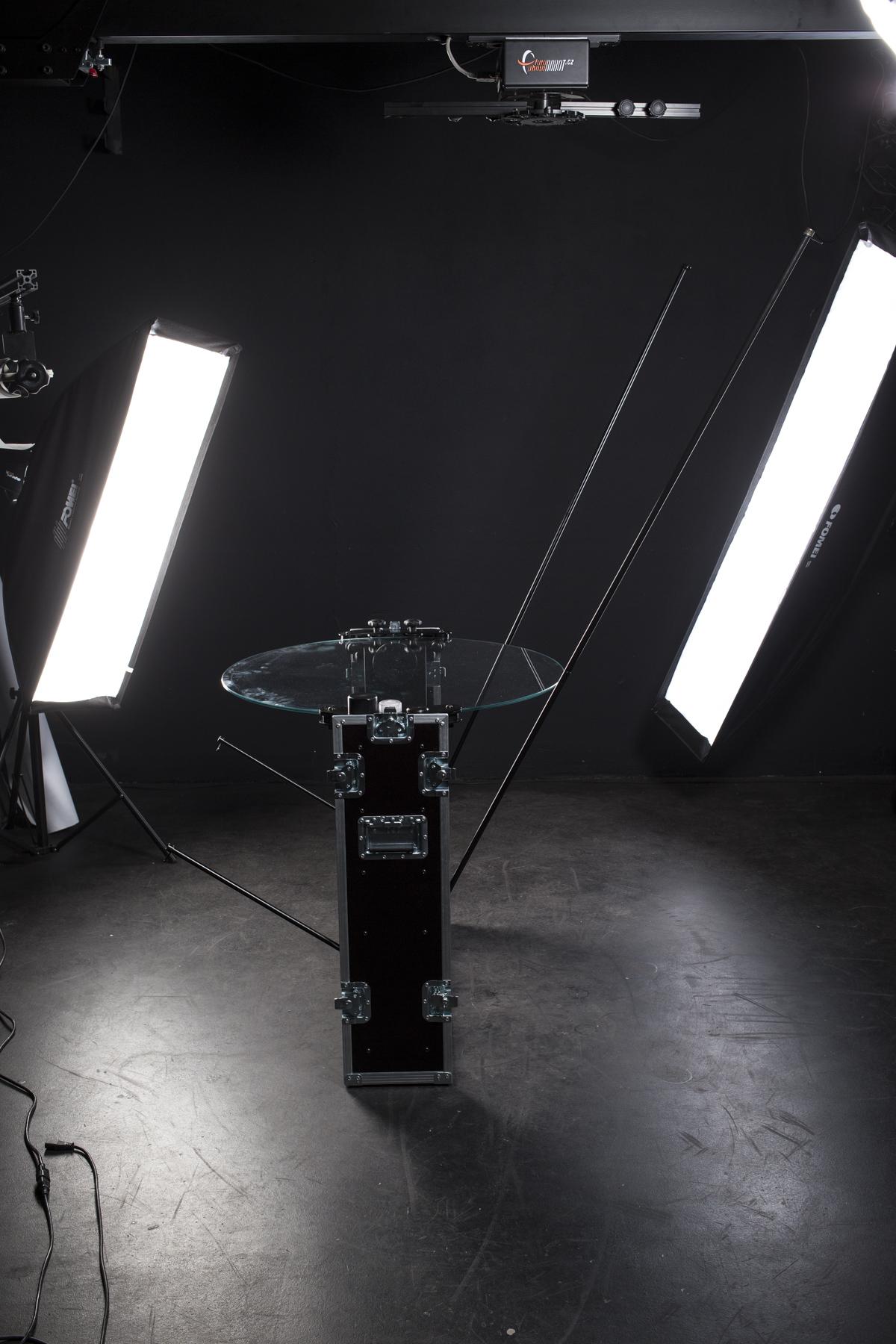

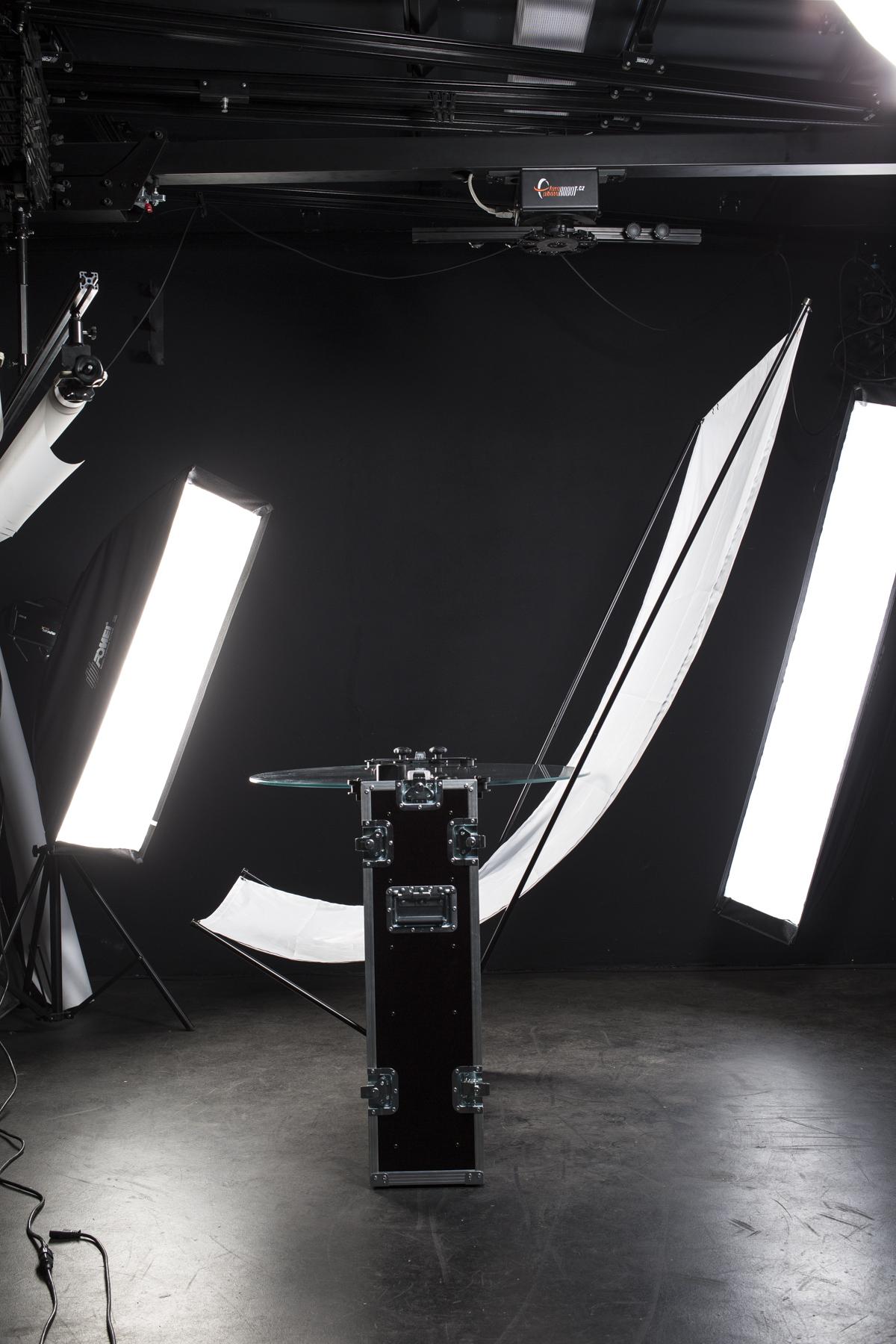

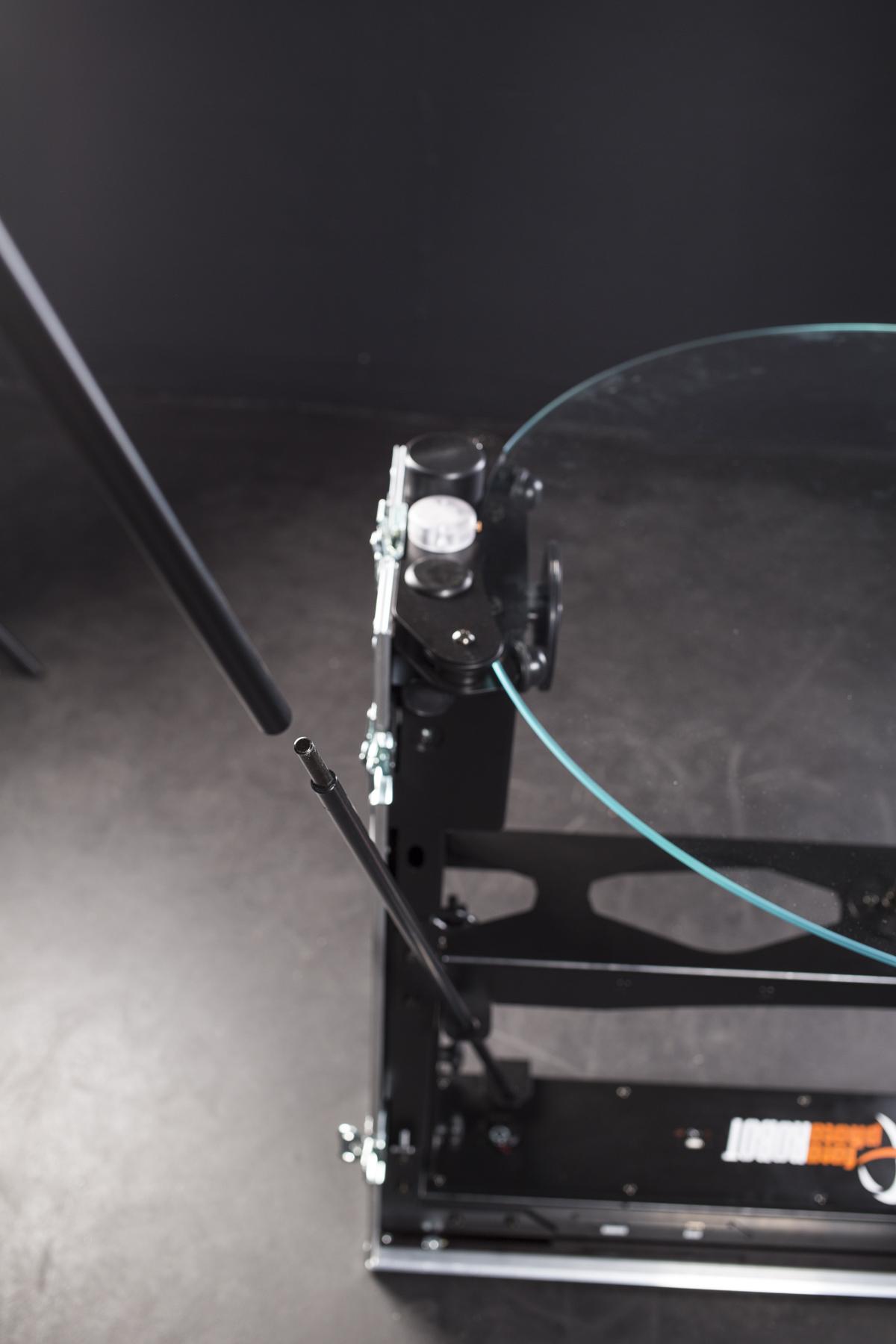

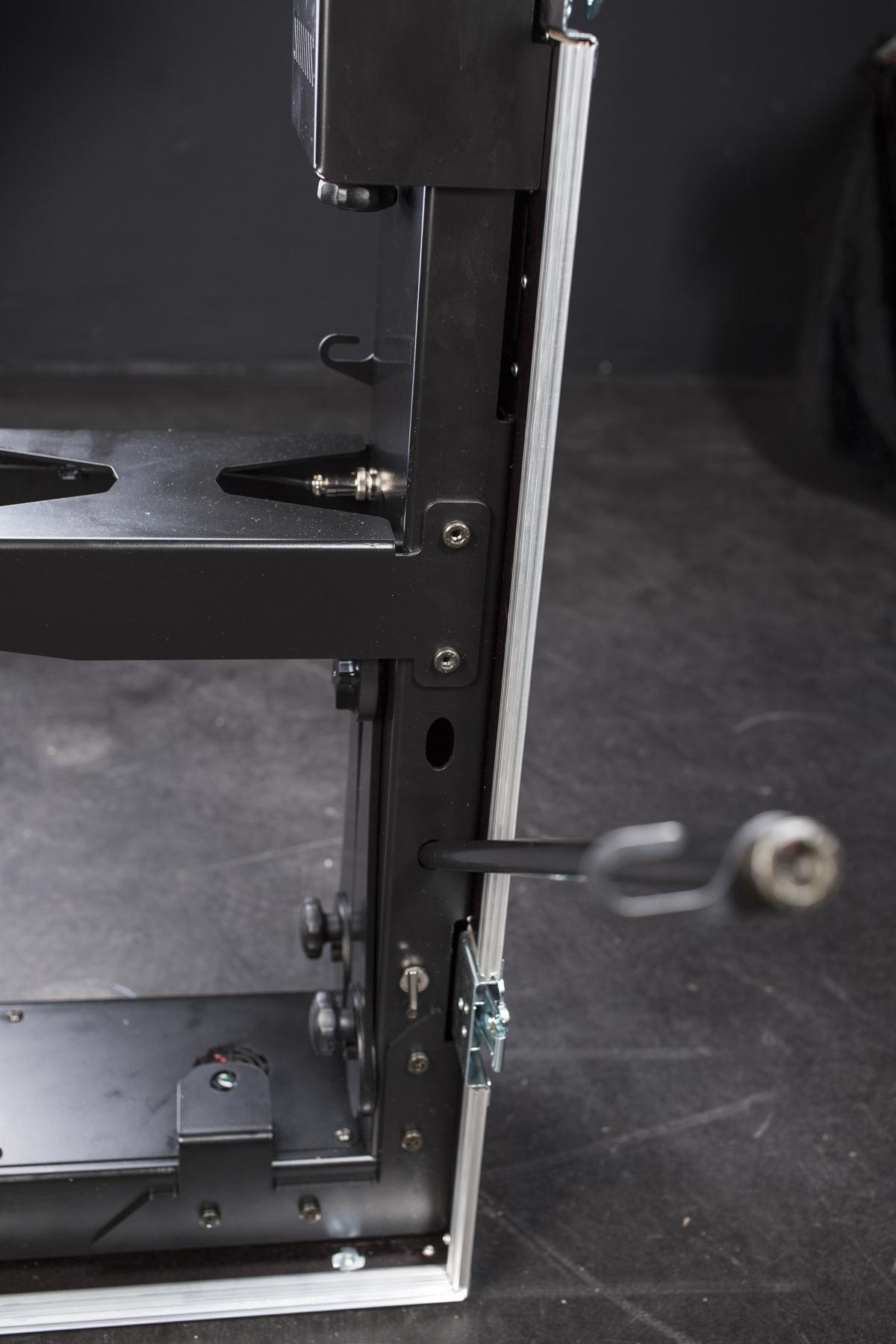

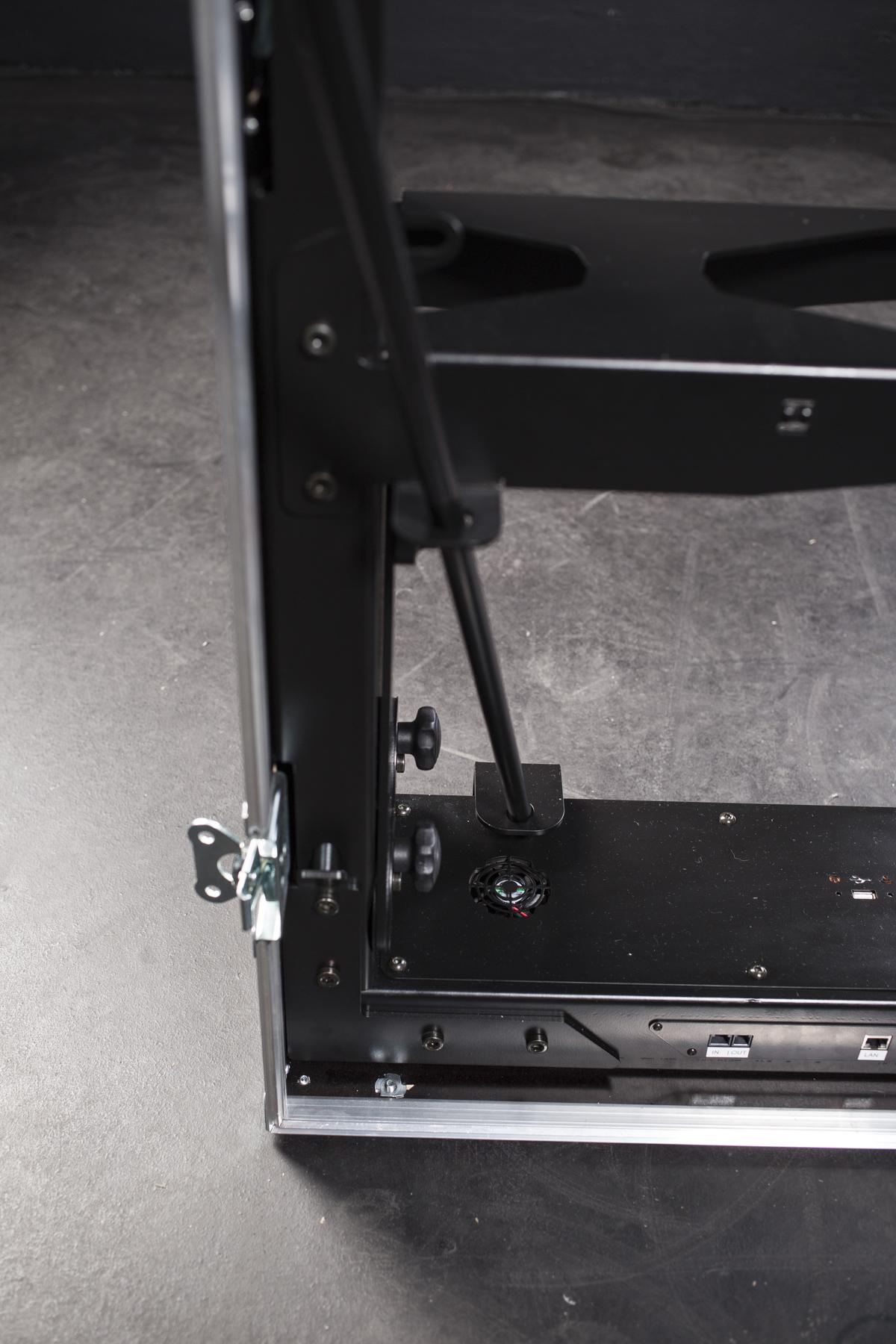

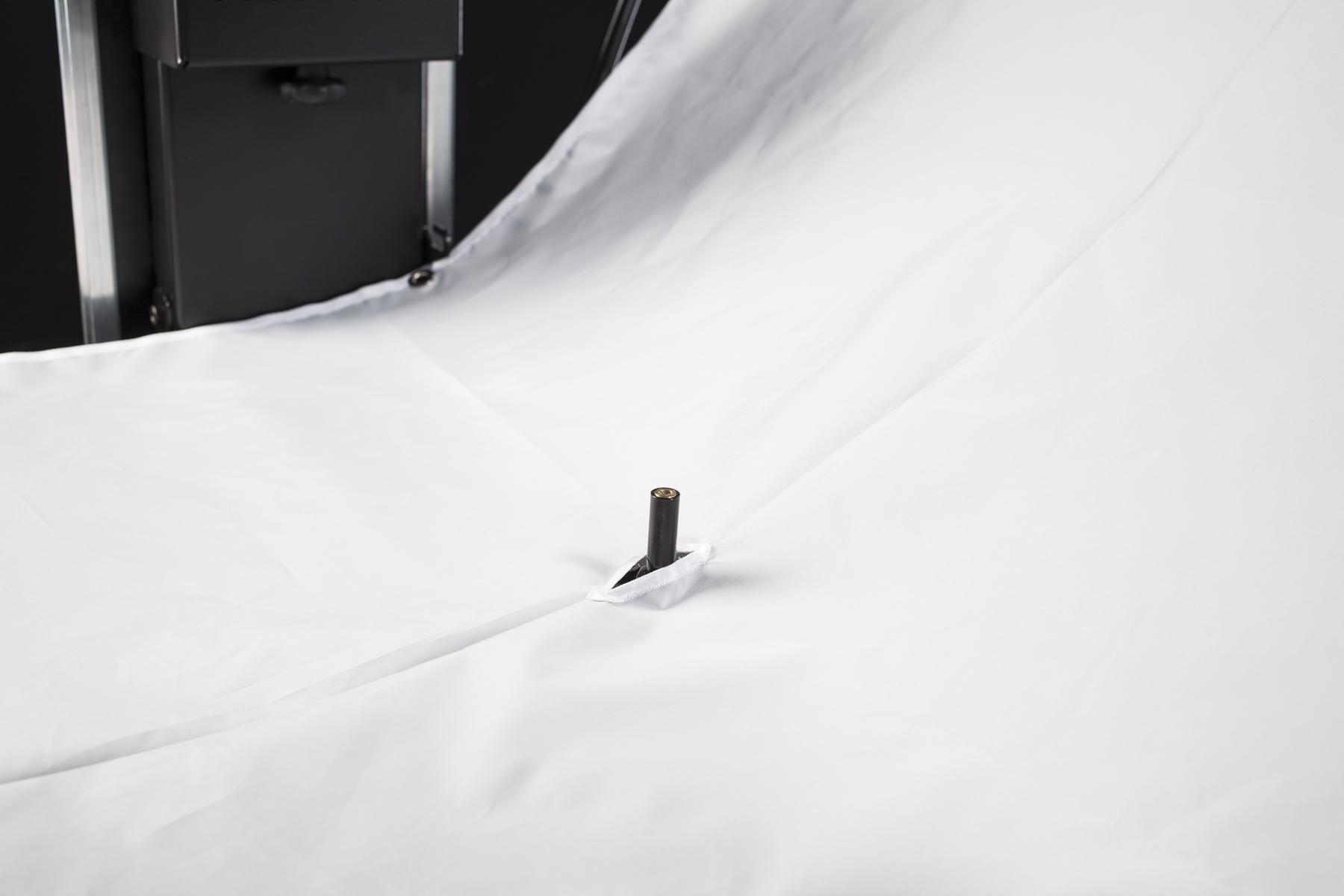

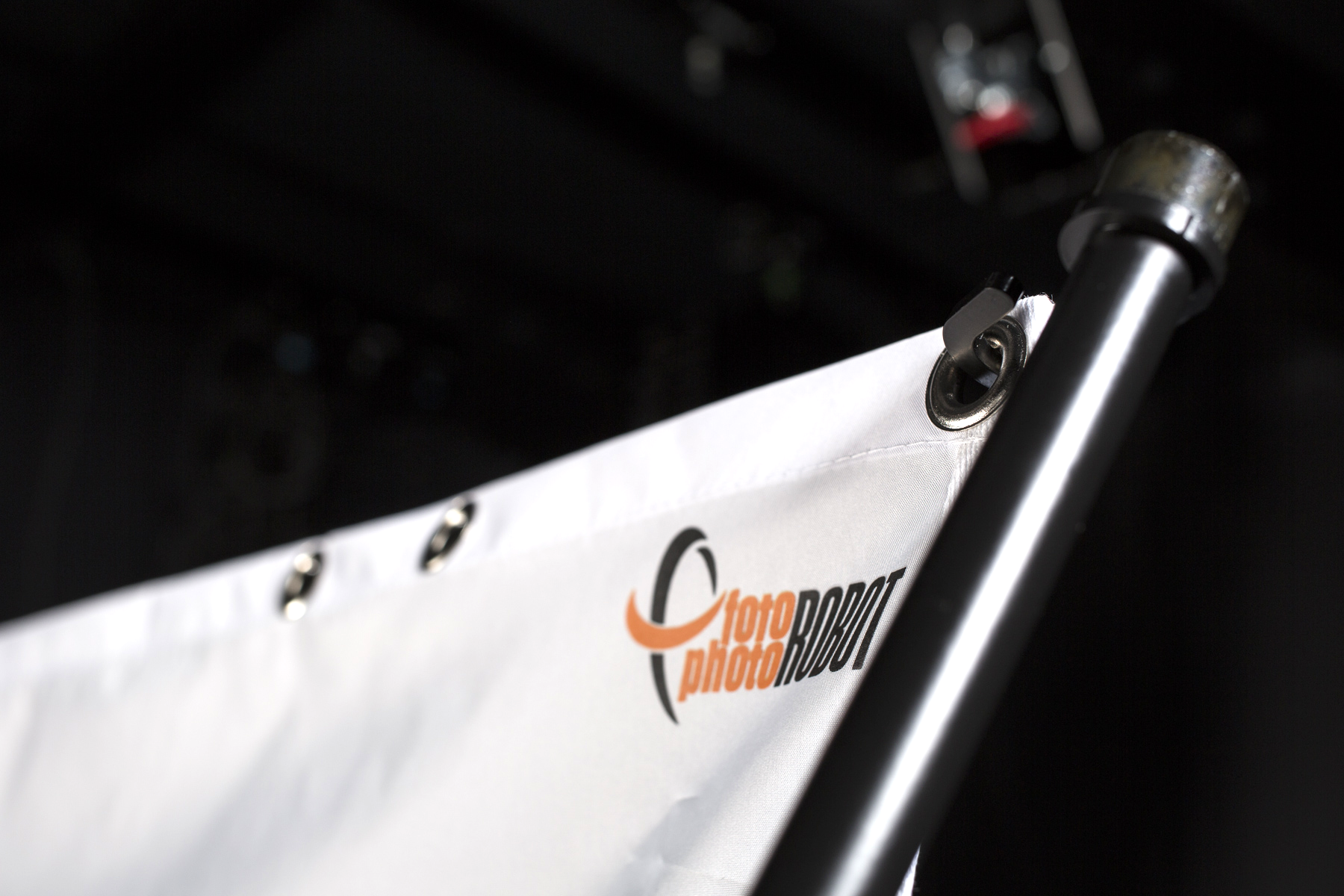

3.4 Monter le fond

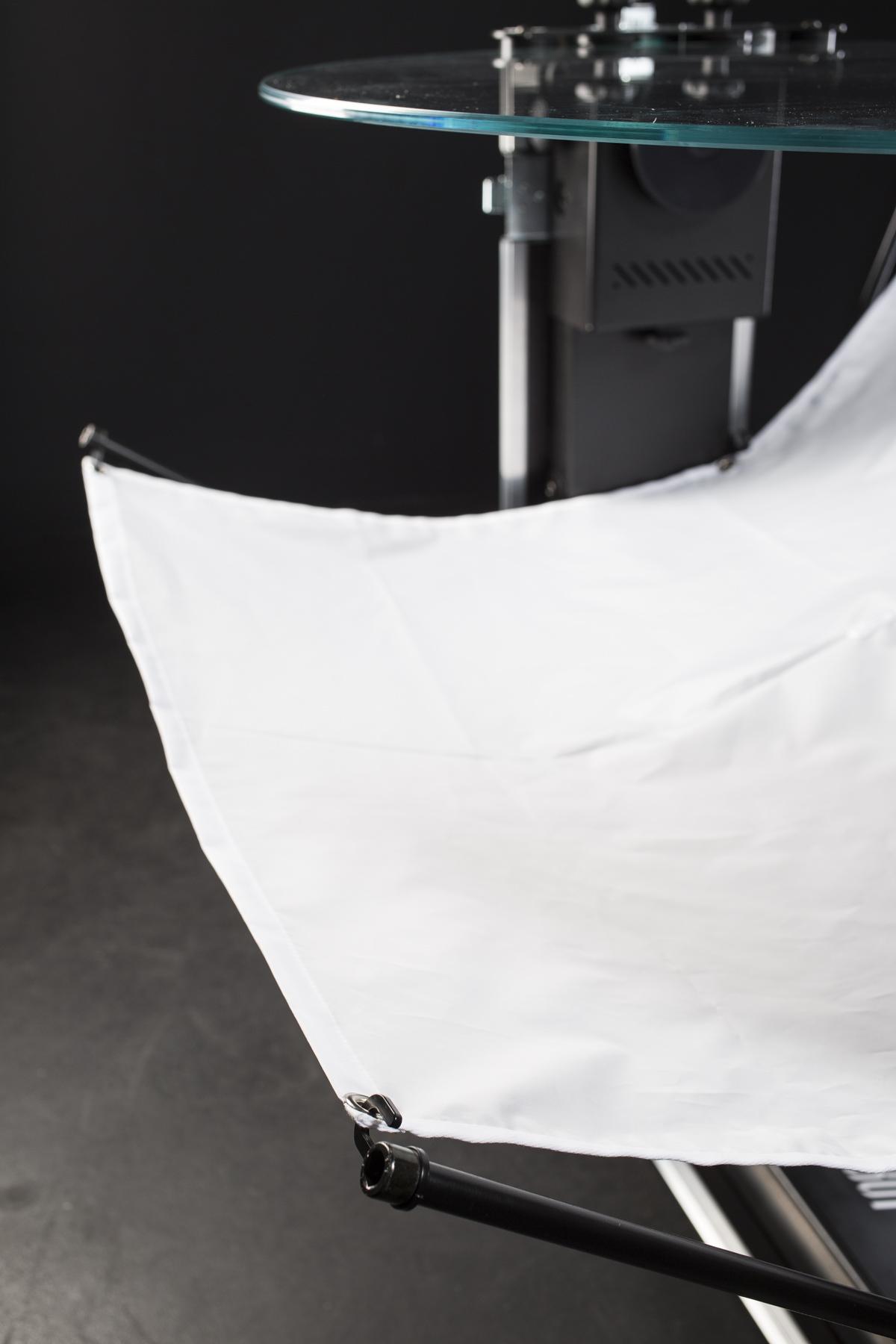

Si vous souhaitez photographier sur un fond blanc pur, nous en fournissons un pour votre commodité en tant que partie intégrante du CASE. Le matériau et la forme facilitent l'obtention d'un fond blanc pur sans avoir besoin de post-production. Veillez à manipuler le fond avec soin, en prenant des précautions pour éviter les plis ou la décoloration. Bien qu'il soit possible de nettoyer et de repasser le fond, cela peut altérer sa qualité et sa durée de vie.

‍

• Insérez les poteaux plus longs à travers deux œillets des deux côtés du CASE. Utilisez les poteaux sans le crochet.

‍

• Fixez les poteaux plus longs avec le crochet aux poteaux déjà montés sur le CASE.

‍

• Insérez les poteaux courts avec le crochet dans les trous des deux côtés de la base du CASE.

‍

• Les photos ci-dessus montrent les poteaux de fond prêts et avec le fond accroché.

‍

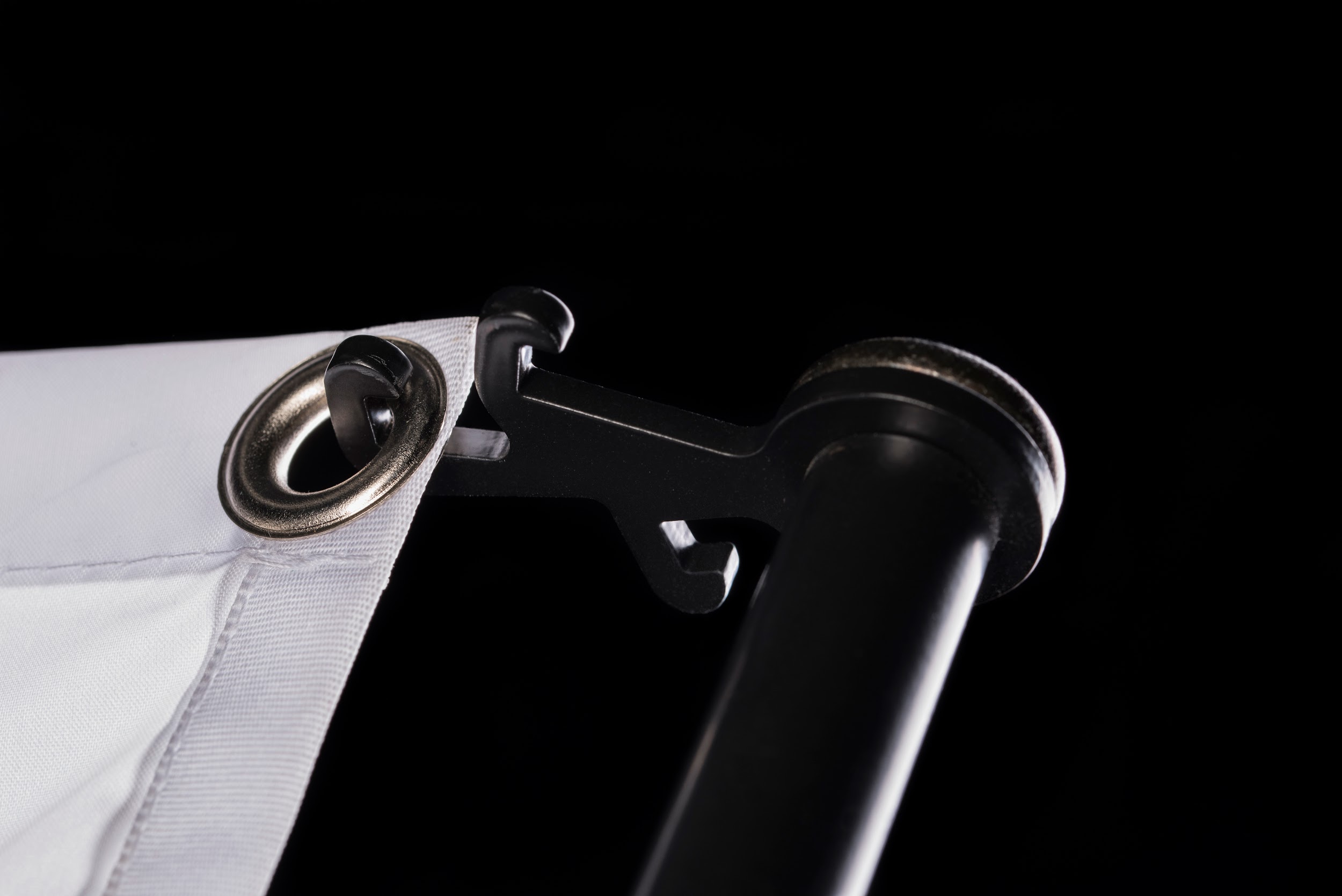

• Un triple crochet permet un étirement facile & élégant de l'arrière-plan.

‍

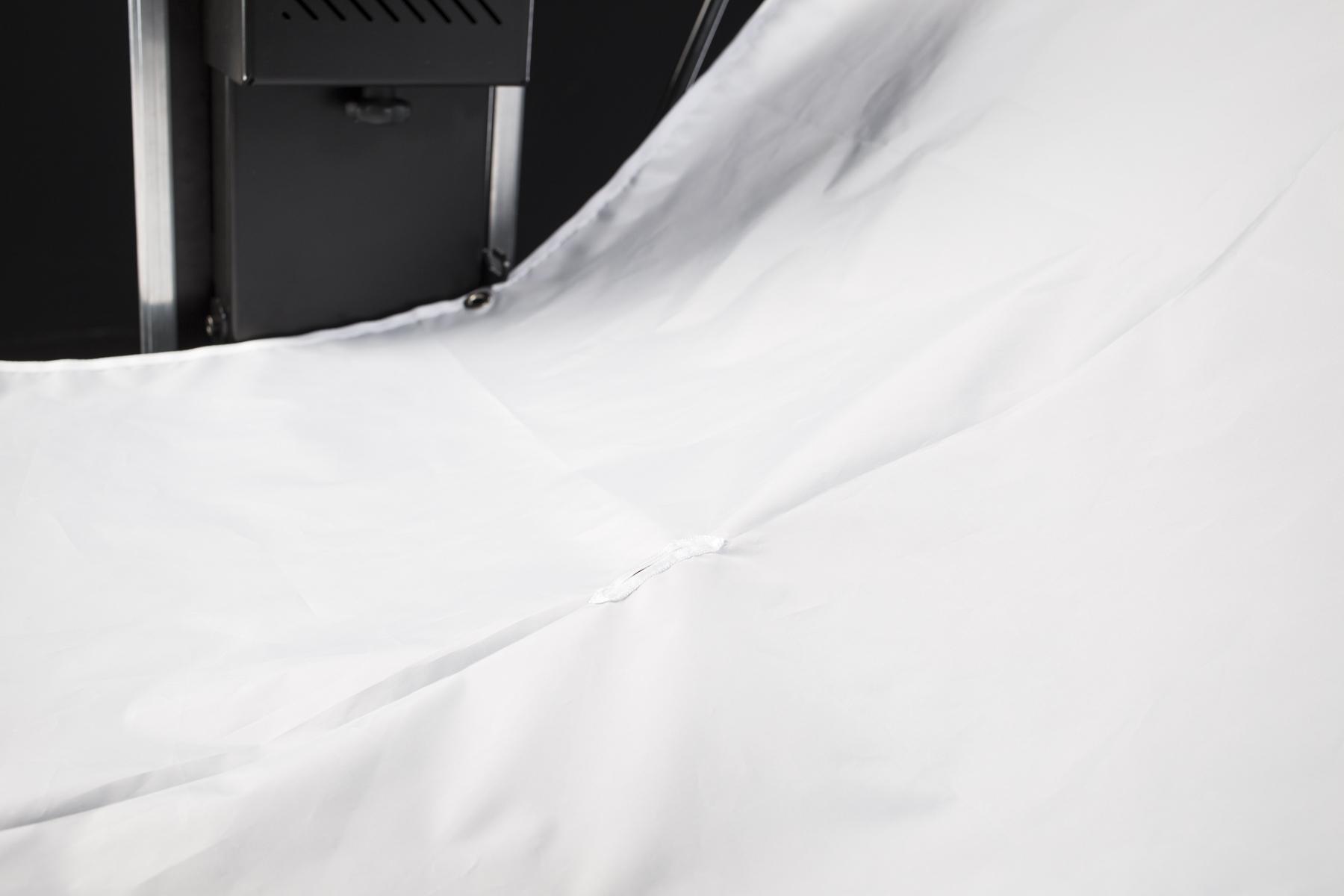

• Pour accrocher le fond, commencez par fixer le haut en premier.

‍

• Ensuite, accrochez l'extrémité opposée du fond.

‍

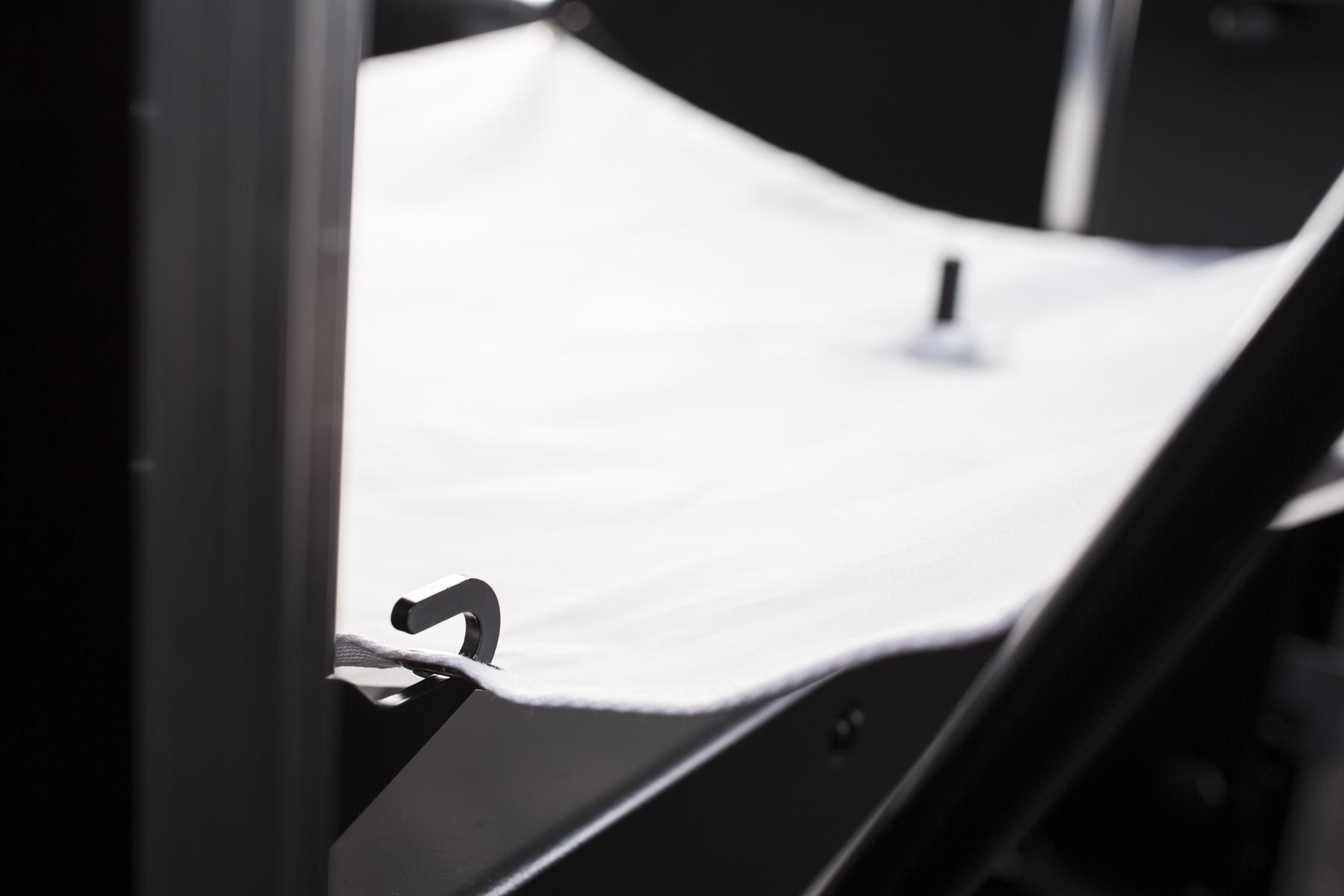

• Ensuite, raccordez le fond à la base du CASE.

‍

• Enfin, assurez-vous que le laser est exposé à travers la fente dans l'arrière-plan.

‍

‍

‍

4. Utilisation du CASE

Le CASE est un mécanisme sophistiqué qui requiert une connaissance de base de la photographie pour son fonctionnement réussi. Les chapitres suivants fournissent toutes les informations nécessaires pour réussir.

‍

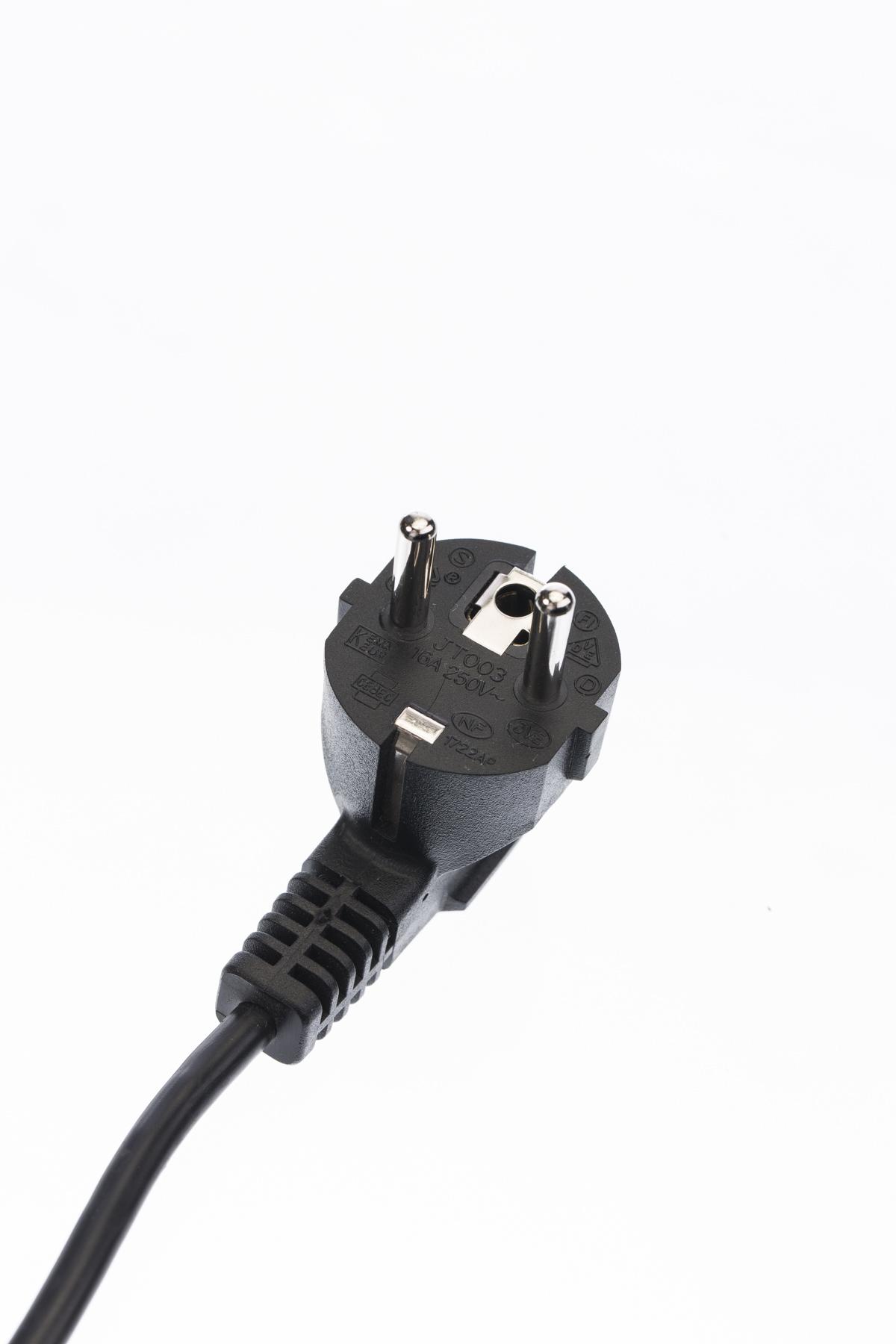

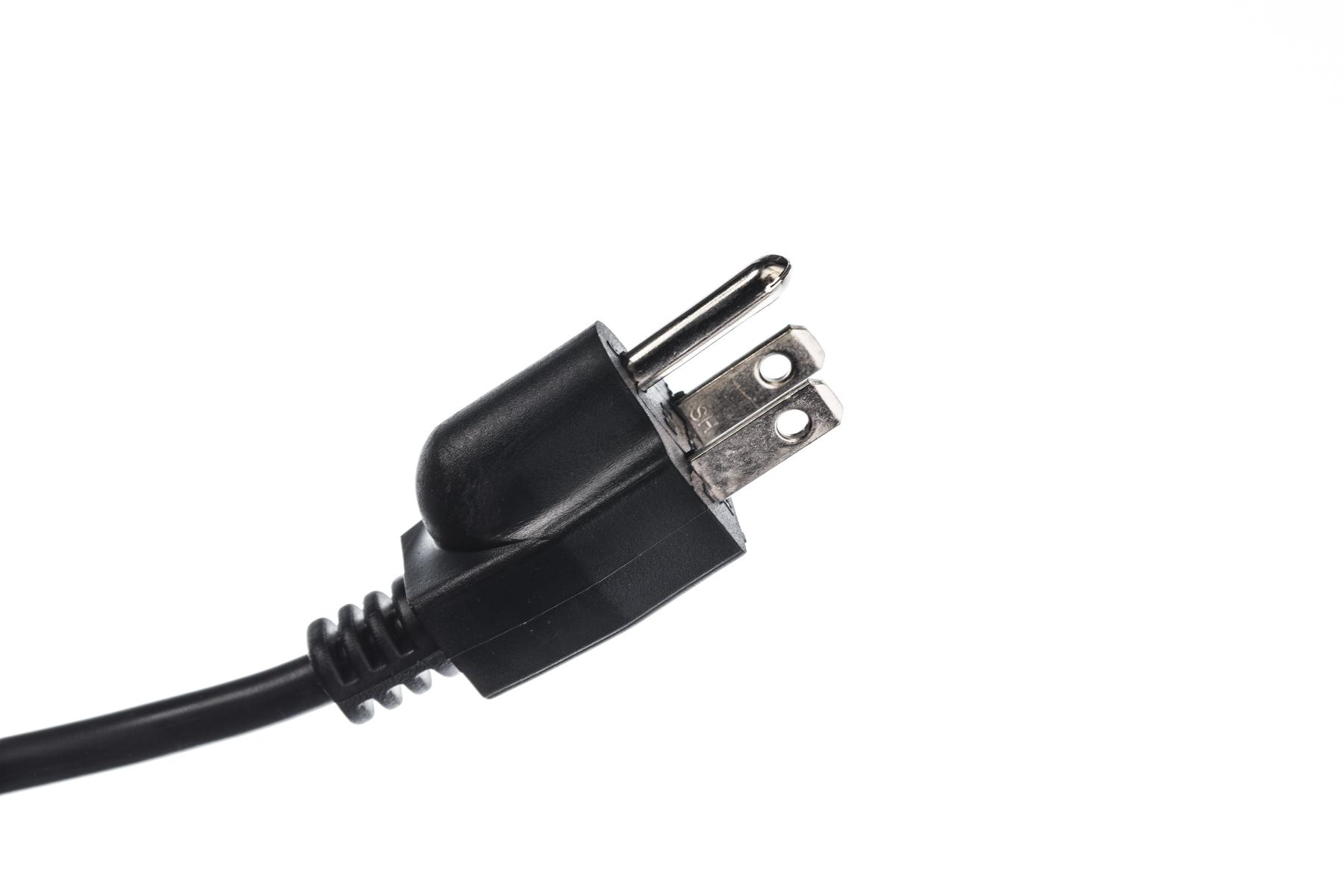

4.1. Brancher

Le CASE est conçu pour fonctionner avec une alimentation secteur de 100-240 V. Il utilise un coupleur C13/C14 standard avec une prise européenne, britannique ou américaine. Pour des raisons de sécurité, il est nécessaire d'éteindre le CASE avant de brancher le cordon d'alimentation.

‍

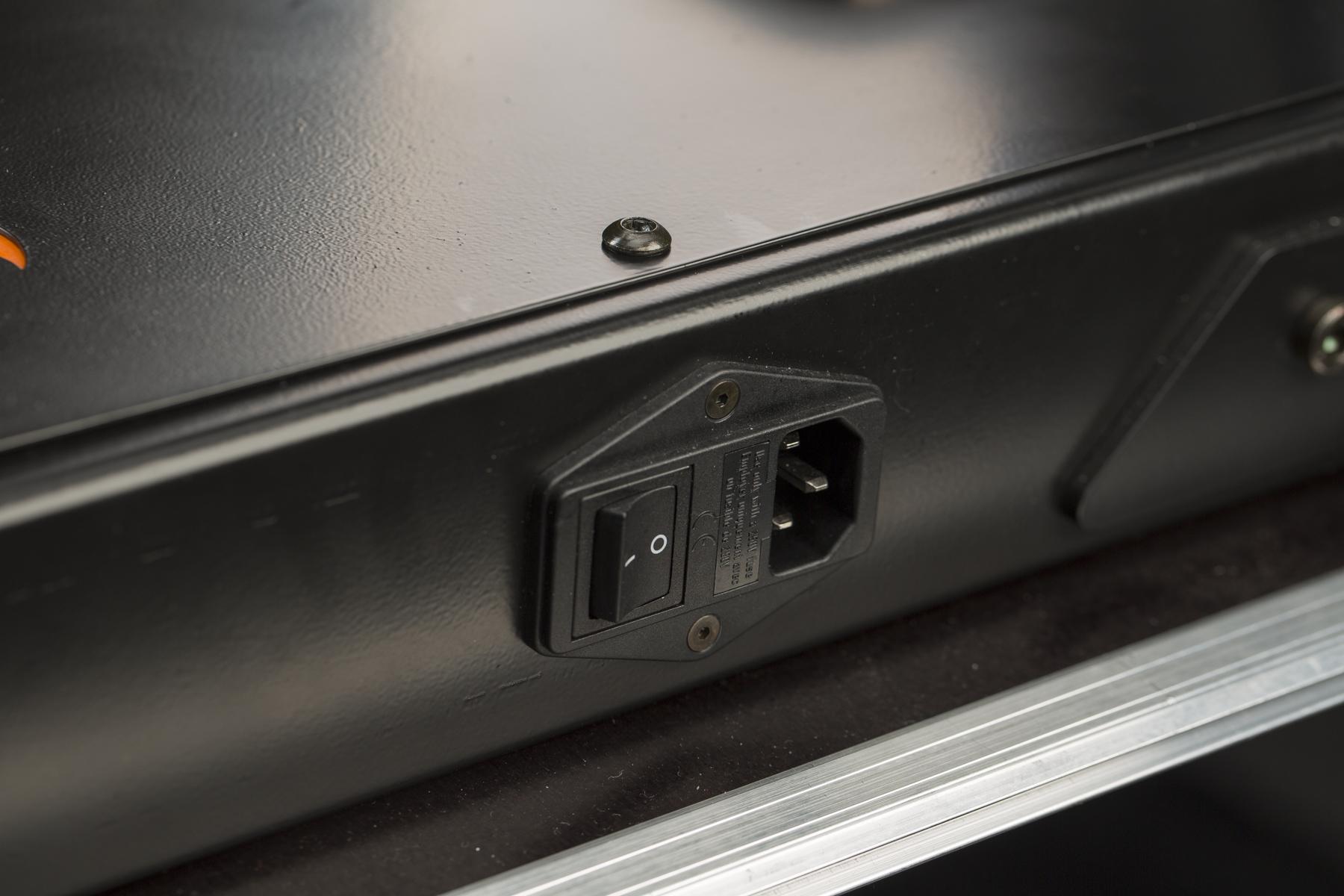

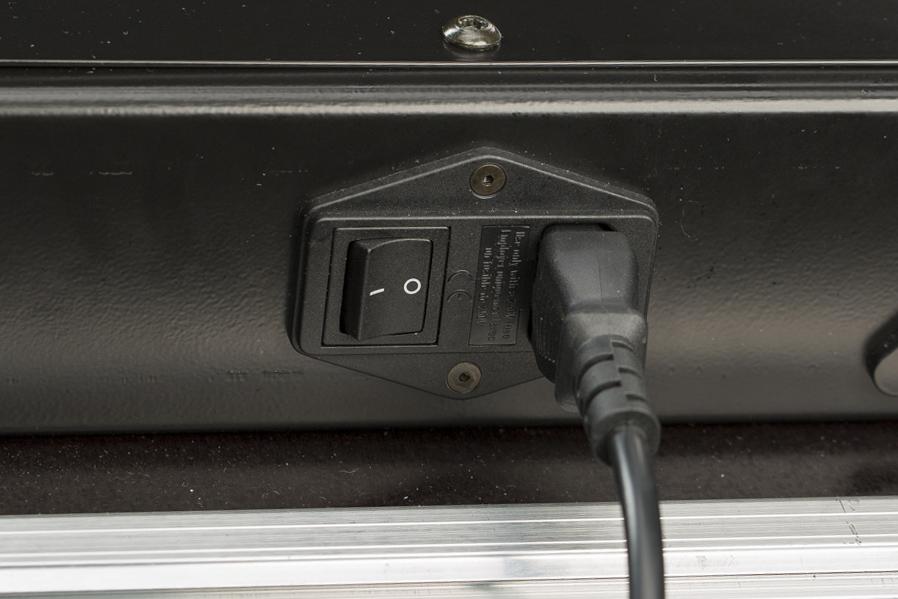

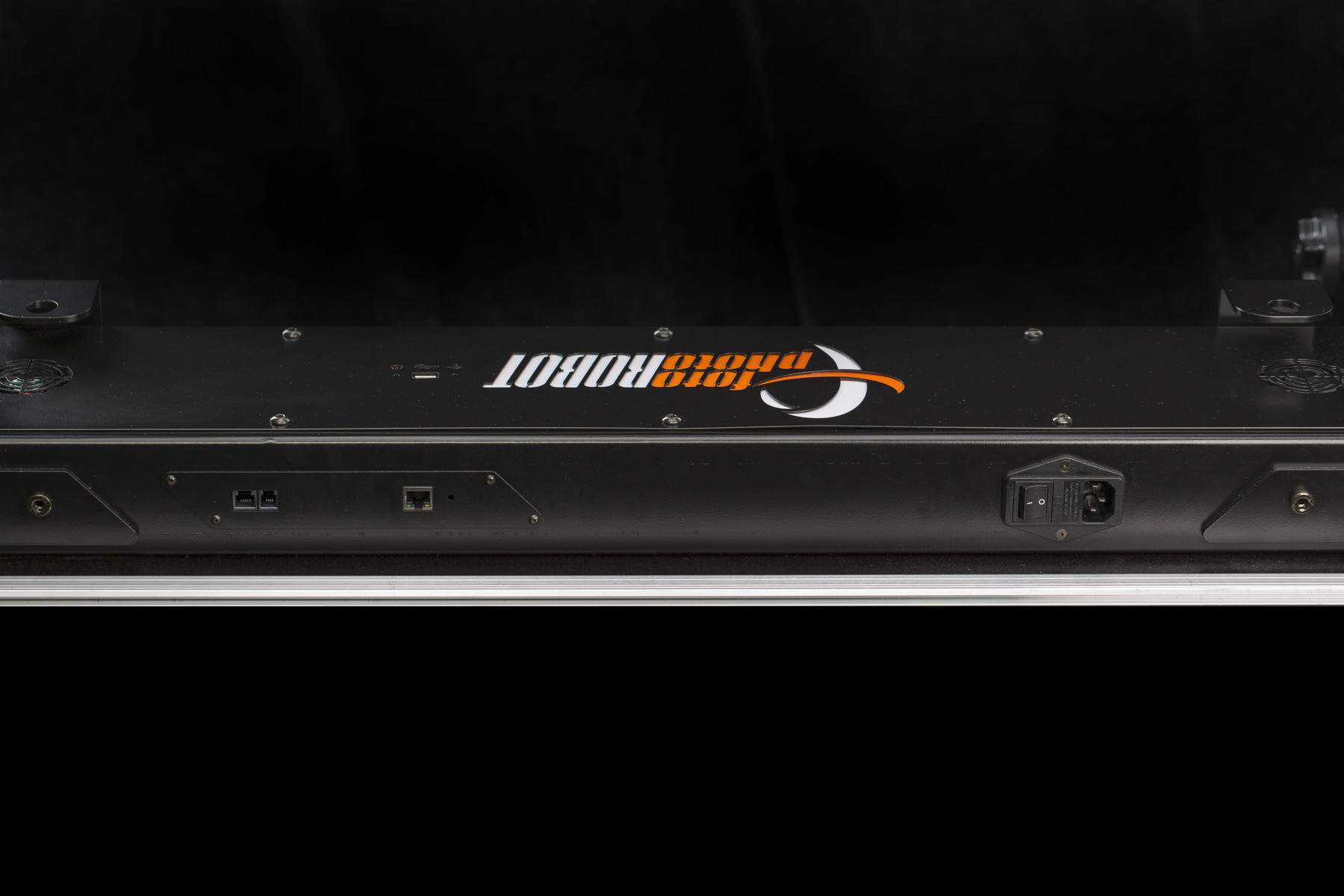

• La prise de courant est située à la base du CASE (comme sur les 3 photos ci-dessus).

‍

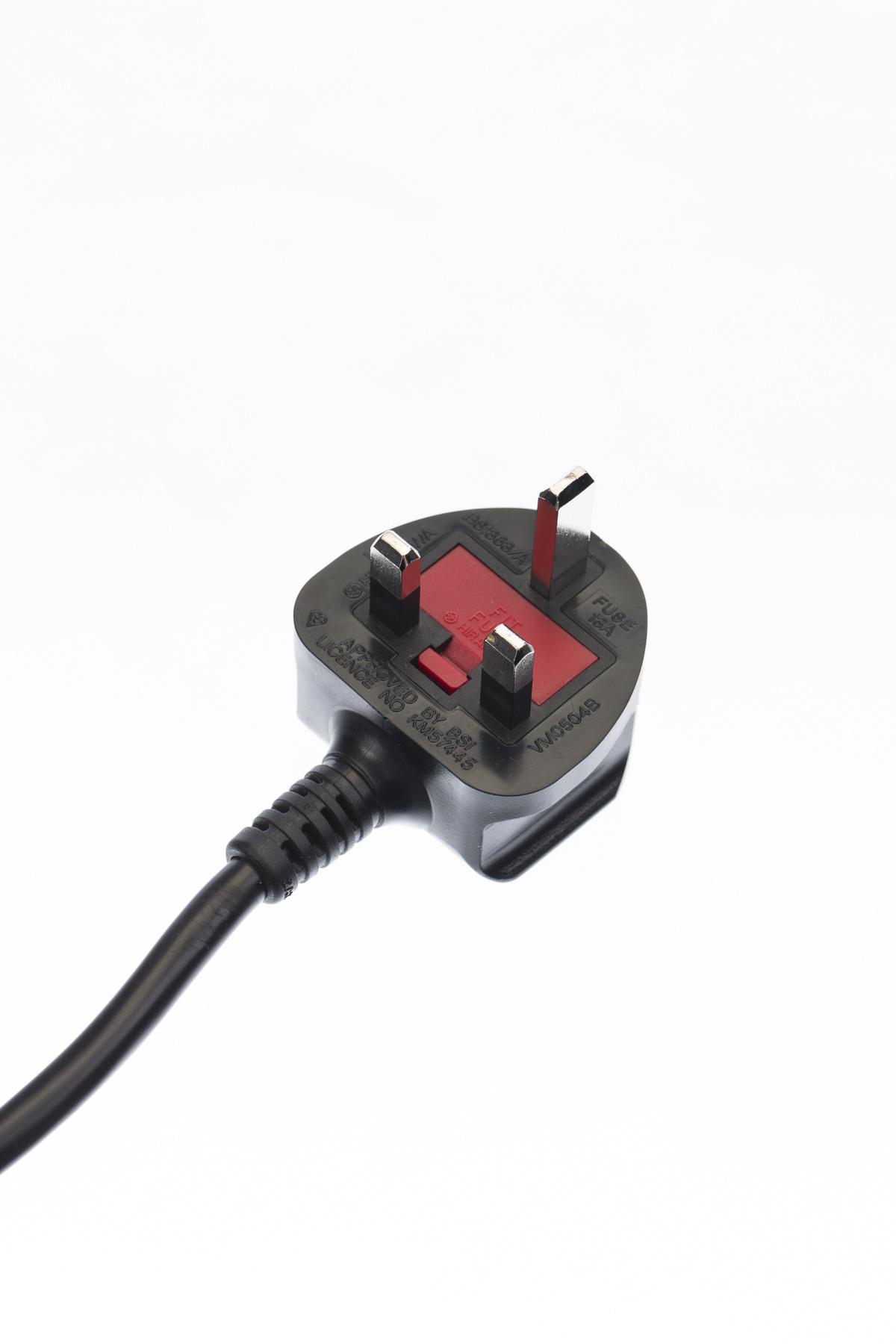

• PhotoRobot fournira des prises de courant EU, UK ou US, selon votre région.

‍

4.2. Allumer

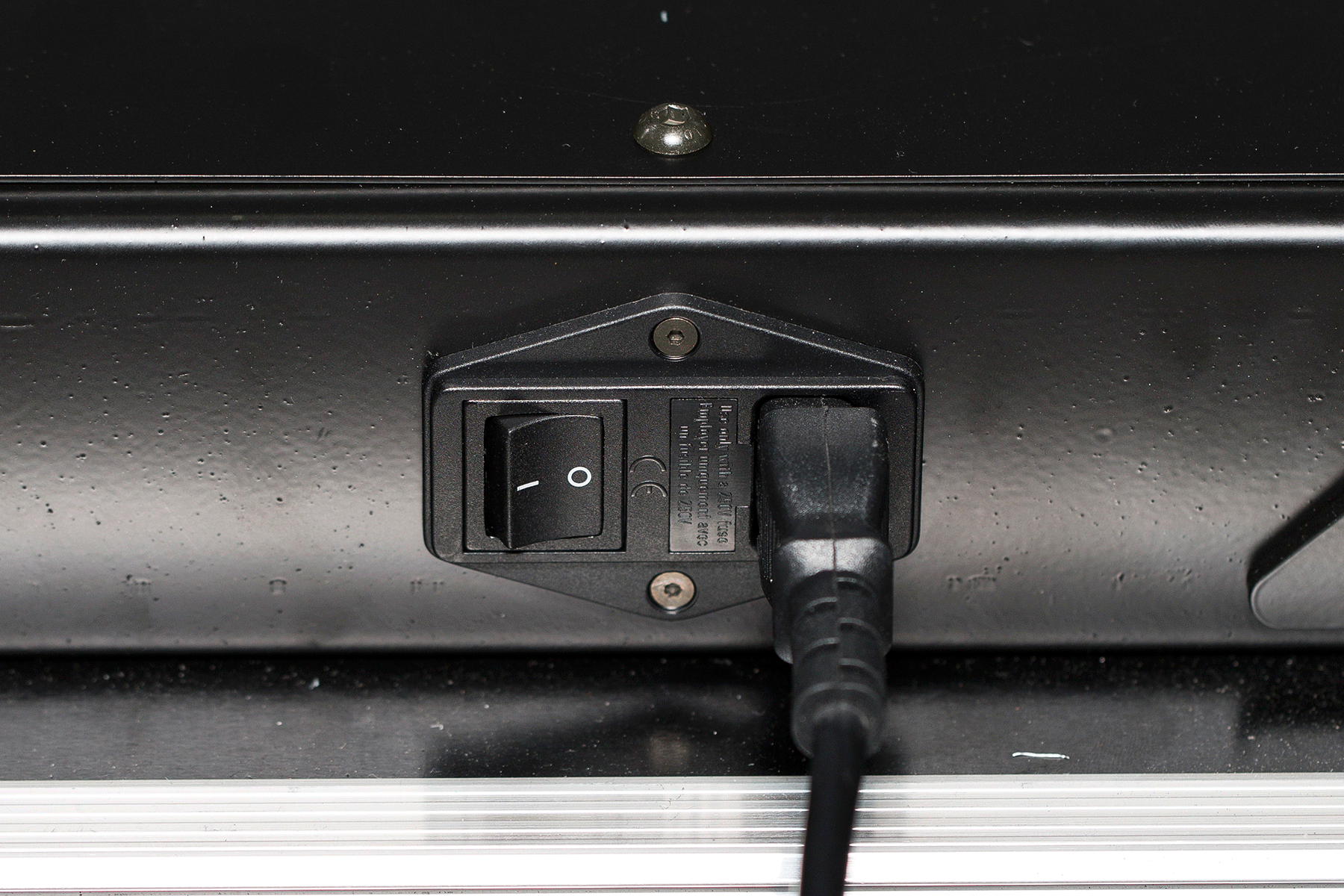

Pour allumer le CASE, l'interrupteur d'alimentation est situé à côté de la prise de courant principale.

‍

Veuillez NOTER : Lorsque vous allumez le CASE avec la connectivité Wi-Fi, il faut environ 2 minutes pour démarrer l'unité de contrôle, ou 30 secondes lorsqu'il est connecté par LAN.

‍

4.2.1. Indications des lumières LED

Voyant LED d'alimentation (rouge/vert > 3 broches)

‍

• Un voyant jaune avec un motif de battement de cœur vert signifie que le système démarre.

‍

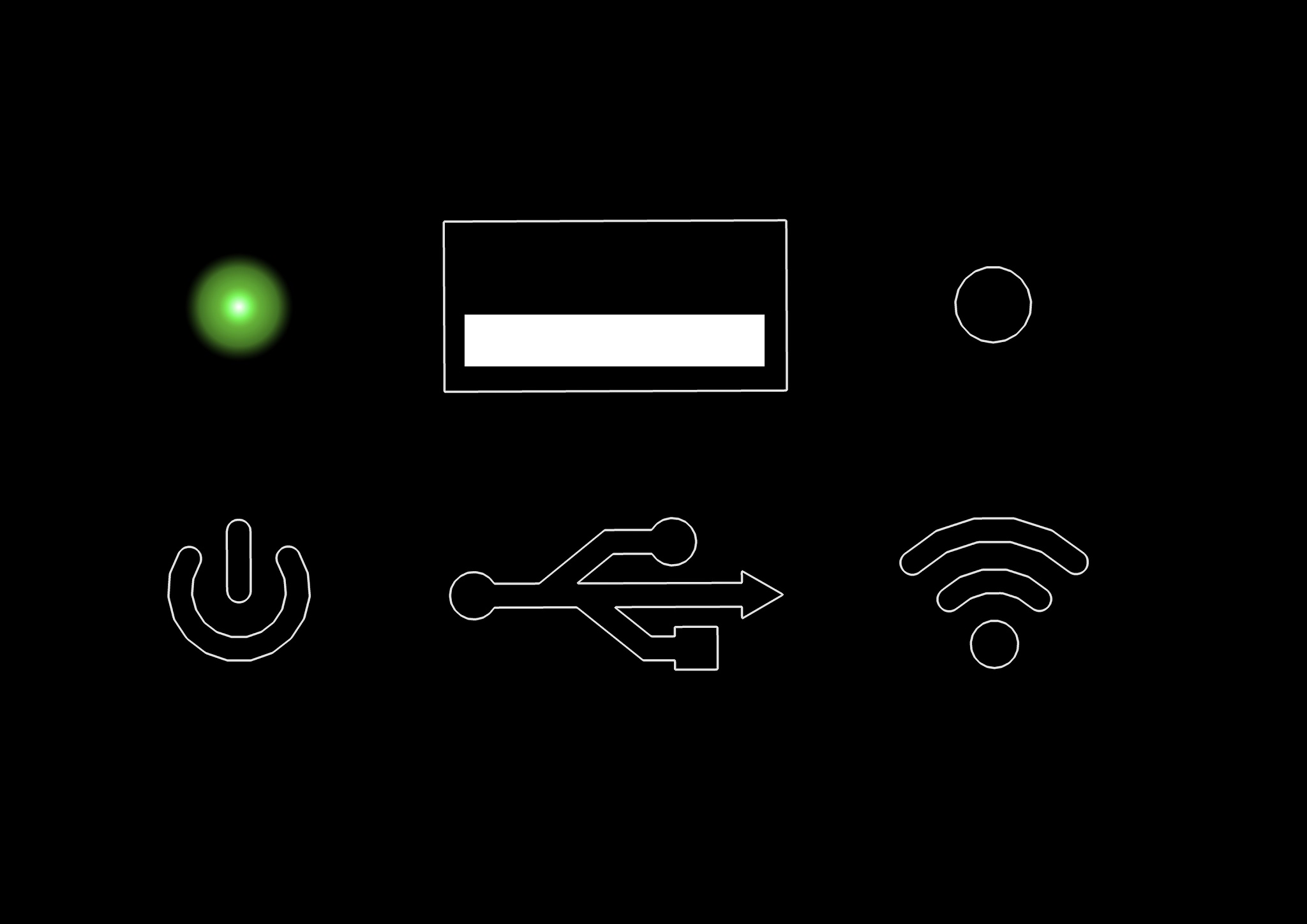

• ‍Une lumière verte allumée signifie que le système est en marche.

‍

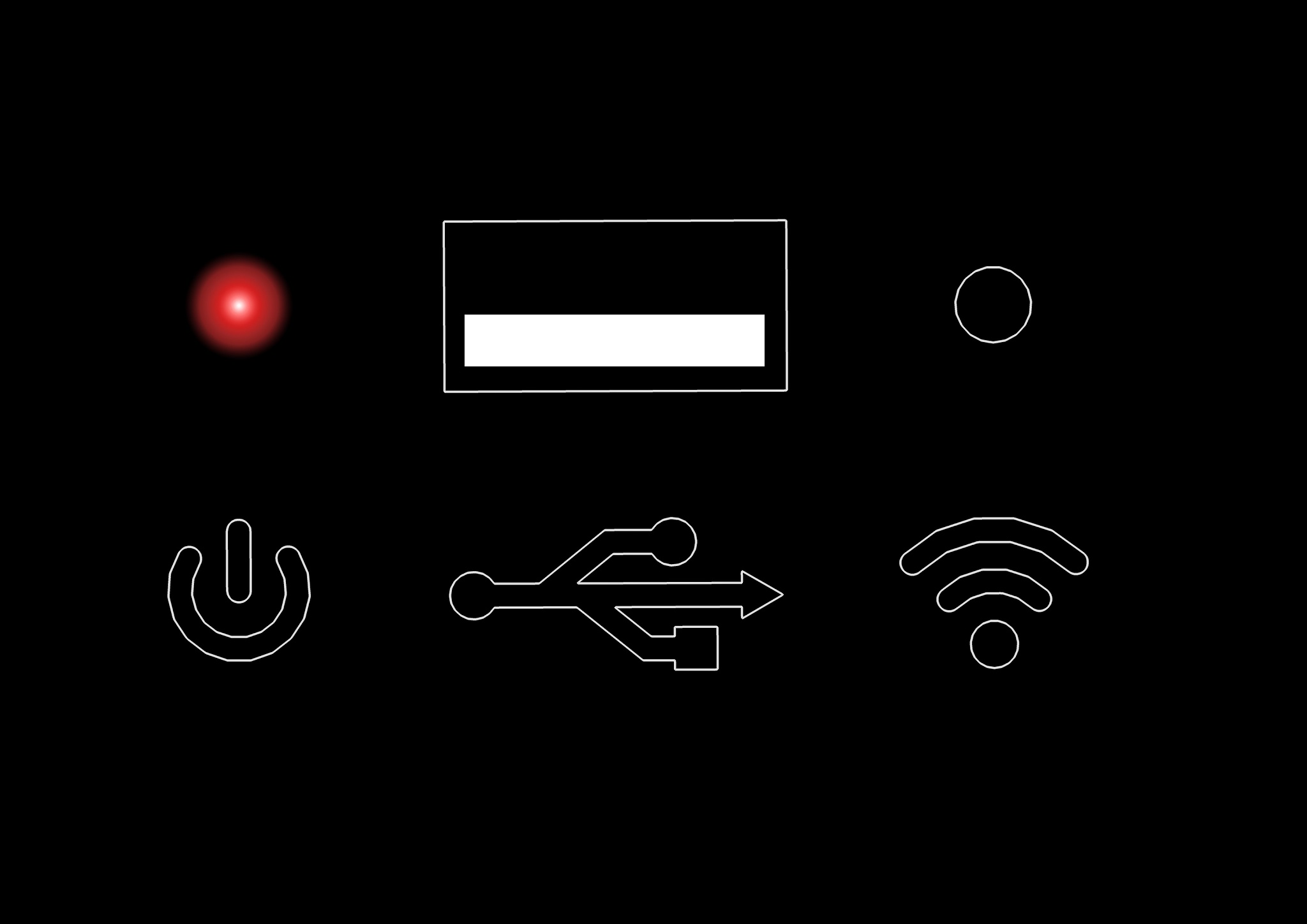

• Un voyant rouge allumé signifie qu'il y a une erreur matérielle.

‍

• ‍Une lumière verte clignotante signifie que l'appareil est en mouvement.‍

‍

• Un voyant rouge clignotant signifie « non authentifié ».

‍

Voyant LED Wi-Fi (bleu > 2 broches)

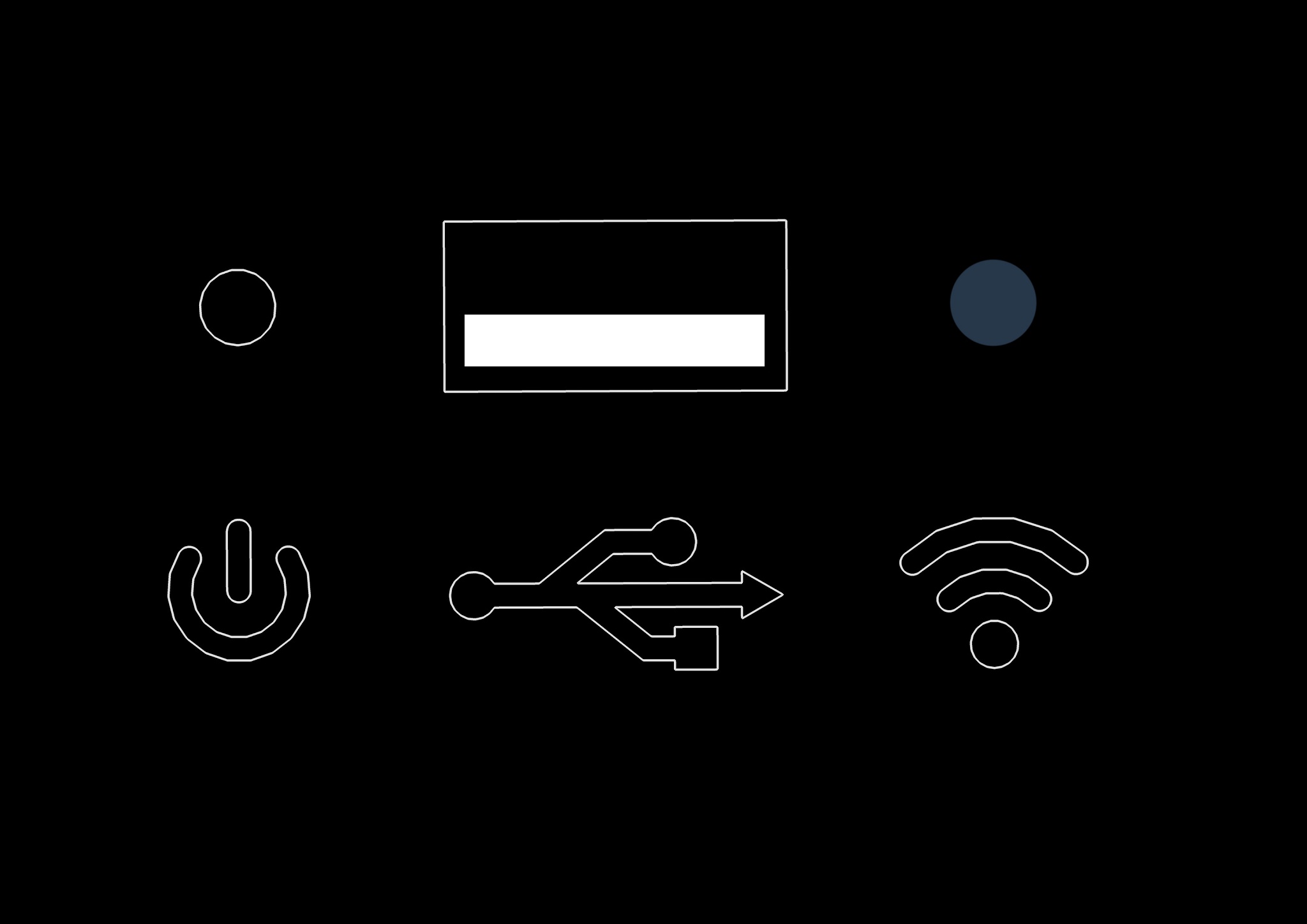

• Un voyant bleu éteint signifie que le Wi-Fi n'est pas connecté. ‍

‍

• ‍Une lumière bleue clignotante signifie que le Wi-Fi est en cours de connexion.

‍

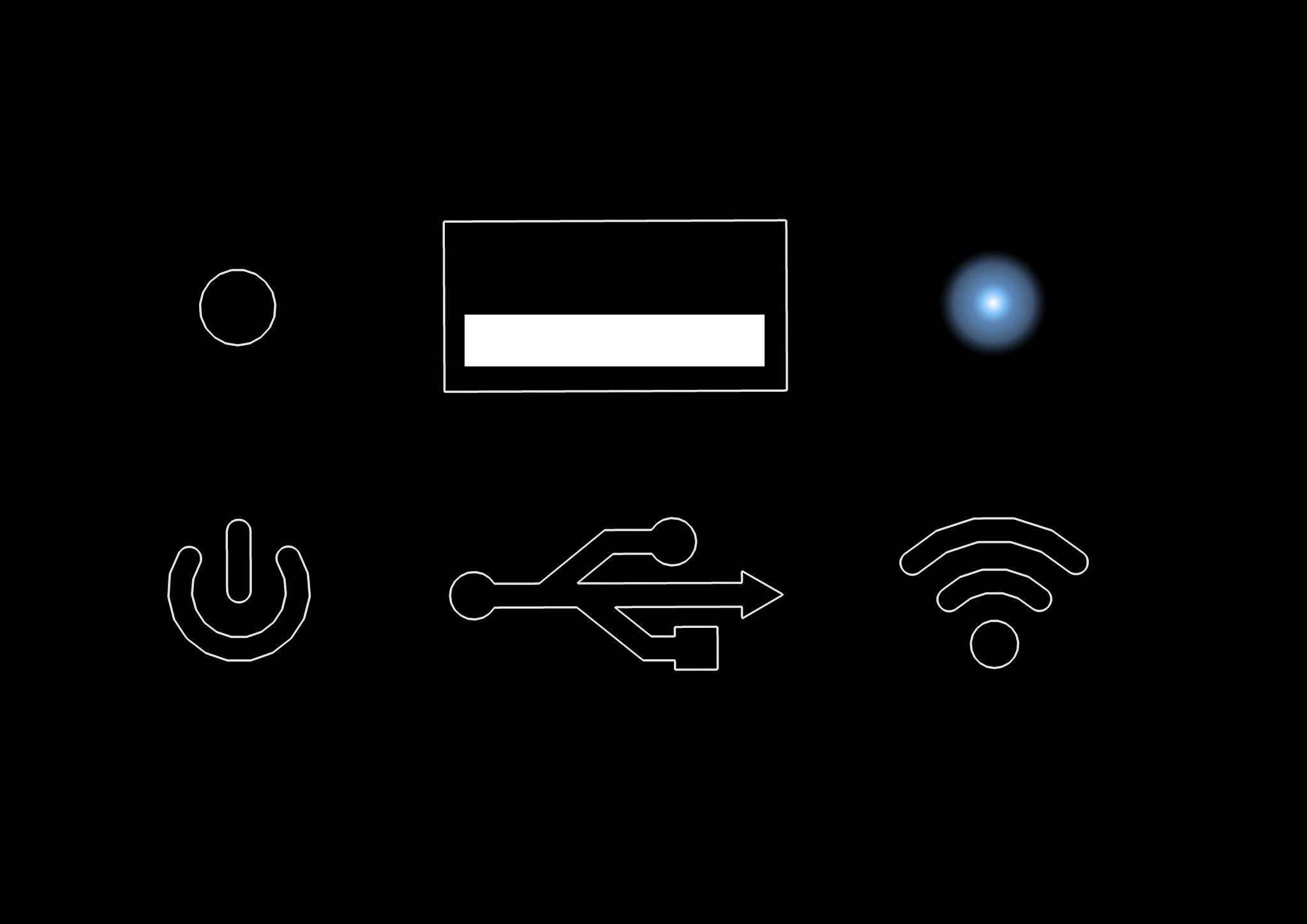

• ‍Une lumière bleue allumée signifie que le Wi-Fi est connecté.

‍

4.3. Connecter

Le CASE est construit autour de la dernière génération de l'unité de contrôle PhotoRobot, opérée par PhotoRobot Controls — notre logiciel principalement publié pour macOS et également pour Windows (bien que nous recommandions macOS pour la meilleure expérience). Une application compagnon, PhotoRobot Touch, peut agir comme une caméra sans fil pour la version macOS. Les intégrateurs avancés peuvent alternativement contrôler l'unité directement via son API. Pour faire fonctionner le CASE, il doit être connecté via un réseau LAN ou sans fil afin que l'application de contrôle puisse communiquer avec le robot. Le CASE peut également établir son propre réseau Wi-Fi via le module USB. Une connexion Internet n'est pas nécessaire pour faire fonctionner le CASE, mais Internet est requis pour la mise à jour du firmware. Les chapitres suivants décrivent comment connecter le CASE.

‍

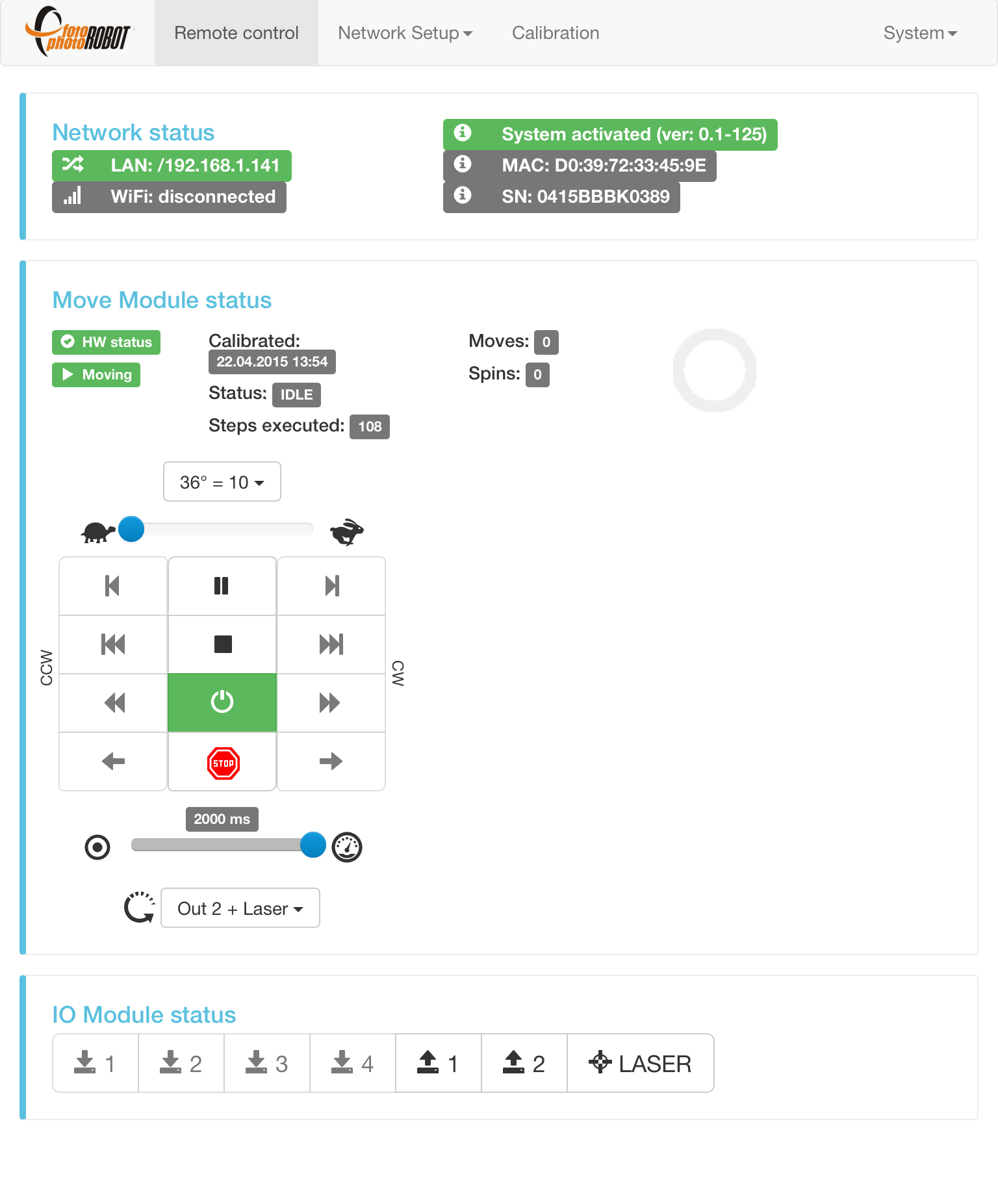

4.3.1. Application d'interface utilisateur basée sur navigateur

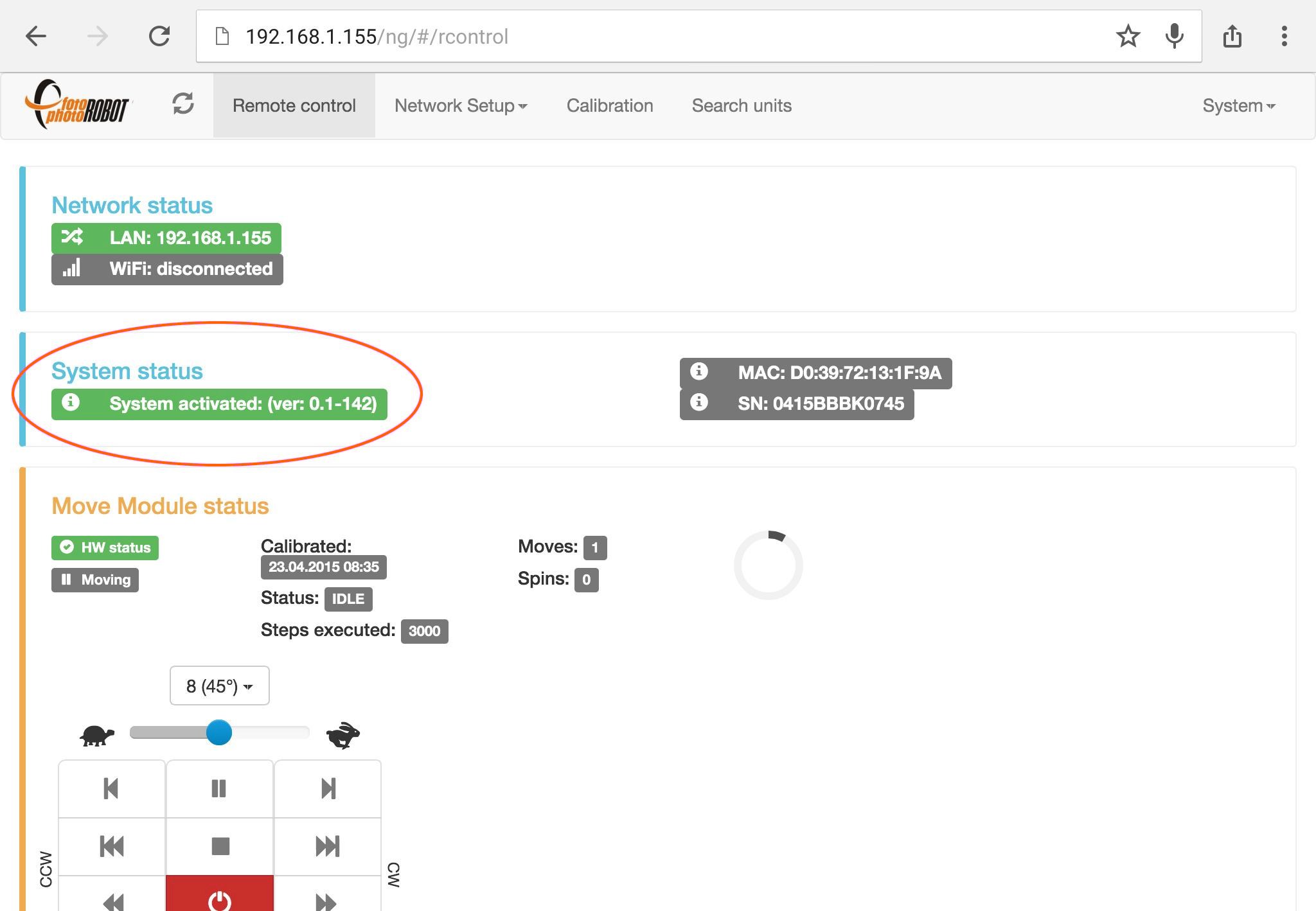

L'application d'interface utilisateur basée sur navigateur fait partie de l'unité de contrôle intégrée du CASE. Elle est accessible depuis le navigateur web sur n'importe quel appareil. Elle n'a pas la capacité d'ajuster les paramètres de l'appareil photo et de l'éclairage, mais elle ajoute une mobilité et une flexibilité exceptionnelles à la photographie robotisée. Pour connecter le CASE à l'interface utilisateur du navigateur, le CASE et l'appareil de contrôle doivent être présents sur le même réseau via un réseau LAN, WLAN ou Wi-Fi fourni par le module Wi-Fi branché sur le CASE.

Remarque : L'interface basée sur navigateur est une interface de service — elle n'est pas destinée à la photographie de production. Avec une licence API machine, ce comportement peut être étendu pour permettre la capture d'images de production via l'interface de service.

‍

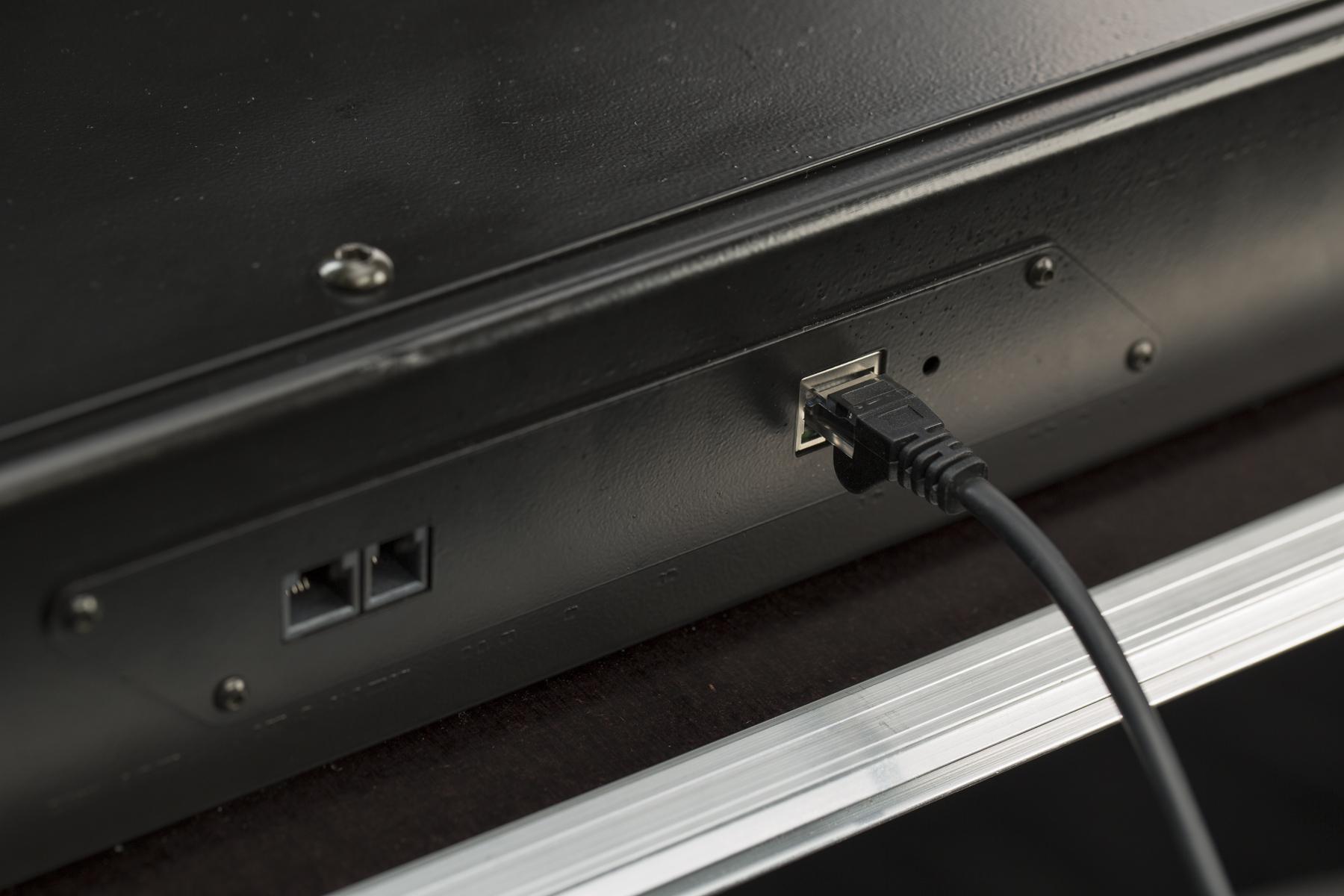

4.3.1.1. LAN

Le CASE dispose d'une prise 8P8C (RJ45) intégrée pour connecter le CASE à l'aide d'un câble Ethernet standard.

‍

• Trouvez la prise 8P8C (RJ45) pour la connexion réseau située au bas de la base du CASE.

‍

• Un câble Ethernet standard peut être utilisé pour se connecter au CASE.

‍

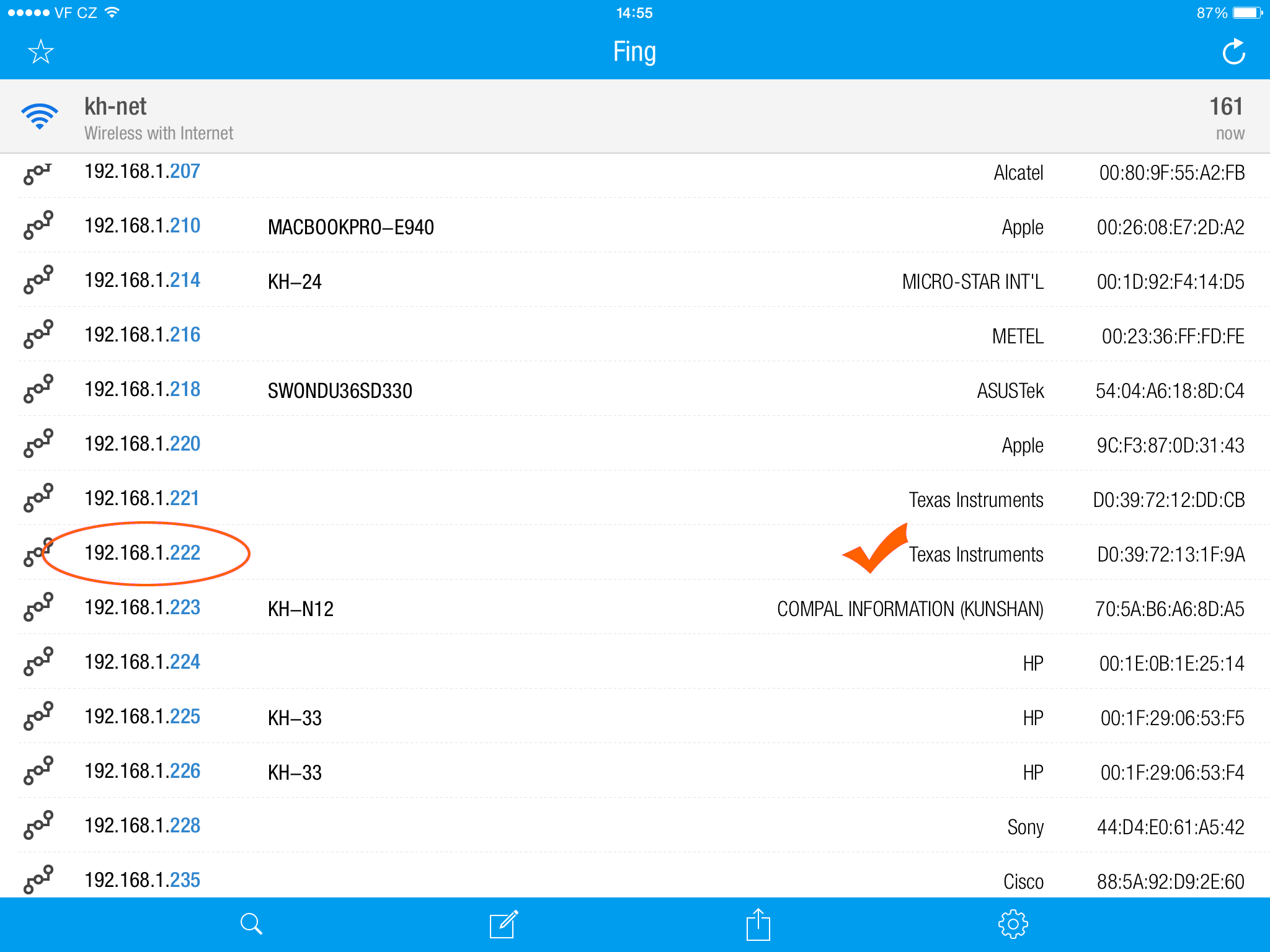

• Il est nécessaire de trouver l'adresse IP du CASE pour le connecter à l'application d'interface utilisateur basée sur navigateur. Vous pouvez utiliser n'importe quel scanner IP, tel que l'application mobile Fing. Dans la liste des adresses IP, recherchez « Texas Instruments » (exemple ci-dessus).

‍

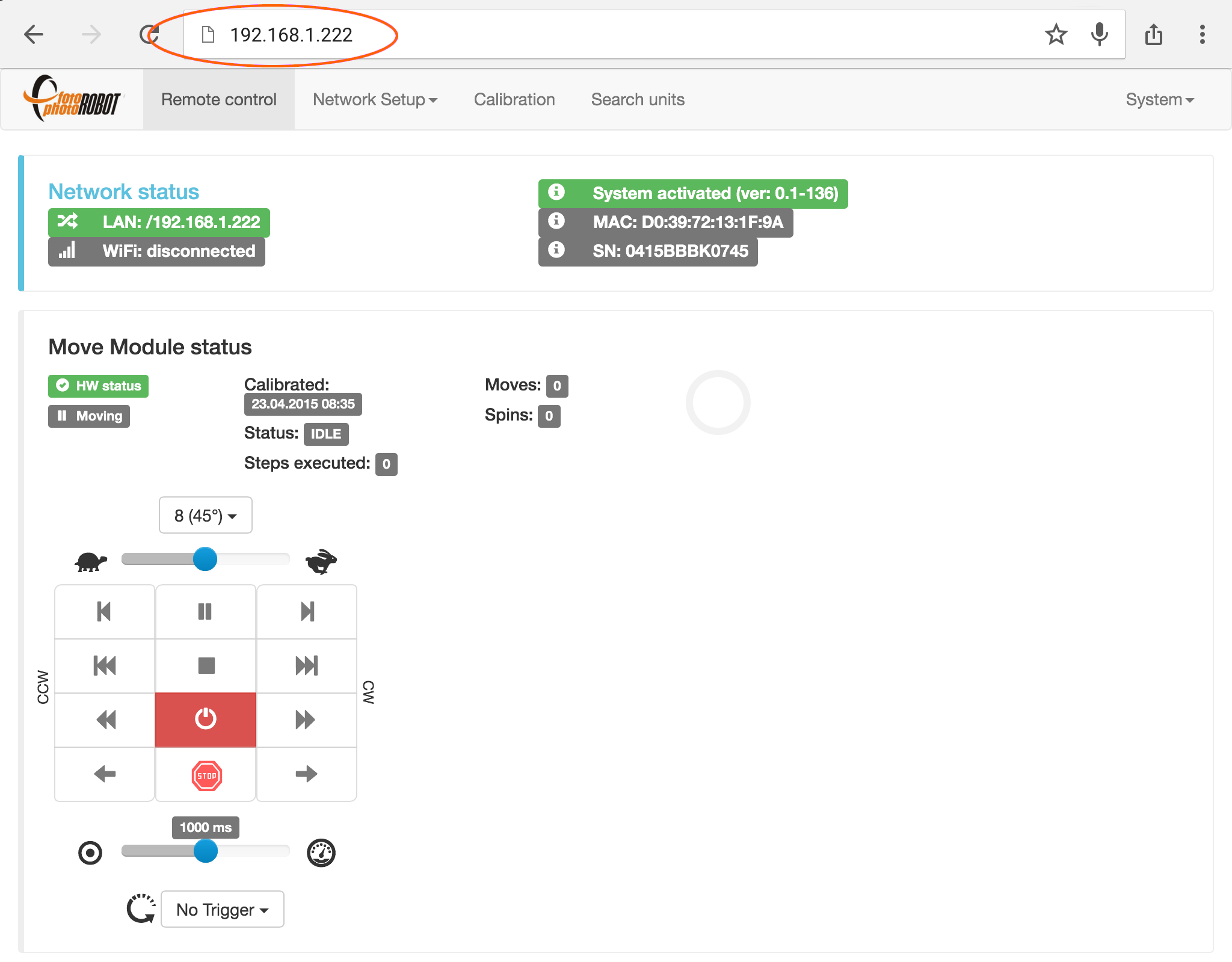

• Pour lancer l'application d'interface utilisateur basée sur navigateur, saisissez l'adresse IP du CASE dans n'importe quel navigateur web. Pour en savoir plus sur le contrôle du CASE à l'aide de cette application, veuillez vous référer au chapitre 4.9.2 - Contrôler le CASE.

‍

4.3.1.2. Réseau Wi-Fi créé par le CASE (mode AP)

Pour créer le propre réseau sans fil du CASE, il est nécessaire d'utiliser le module USB Wi-Fi disponible en tant qu'accessoire optionnel.

‍

• Remarque : Il peut être nécessaire de désactiver les données cellulaires afin de connecter votre appareil au CASE via Wi-Fi.

‍

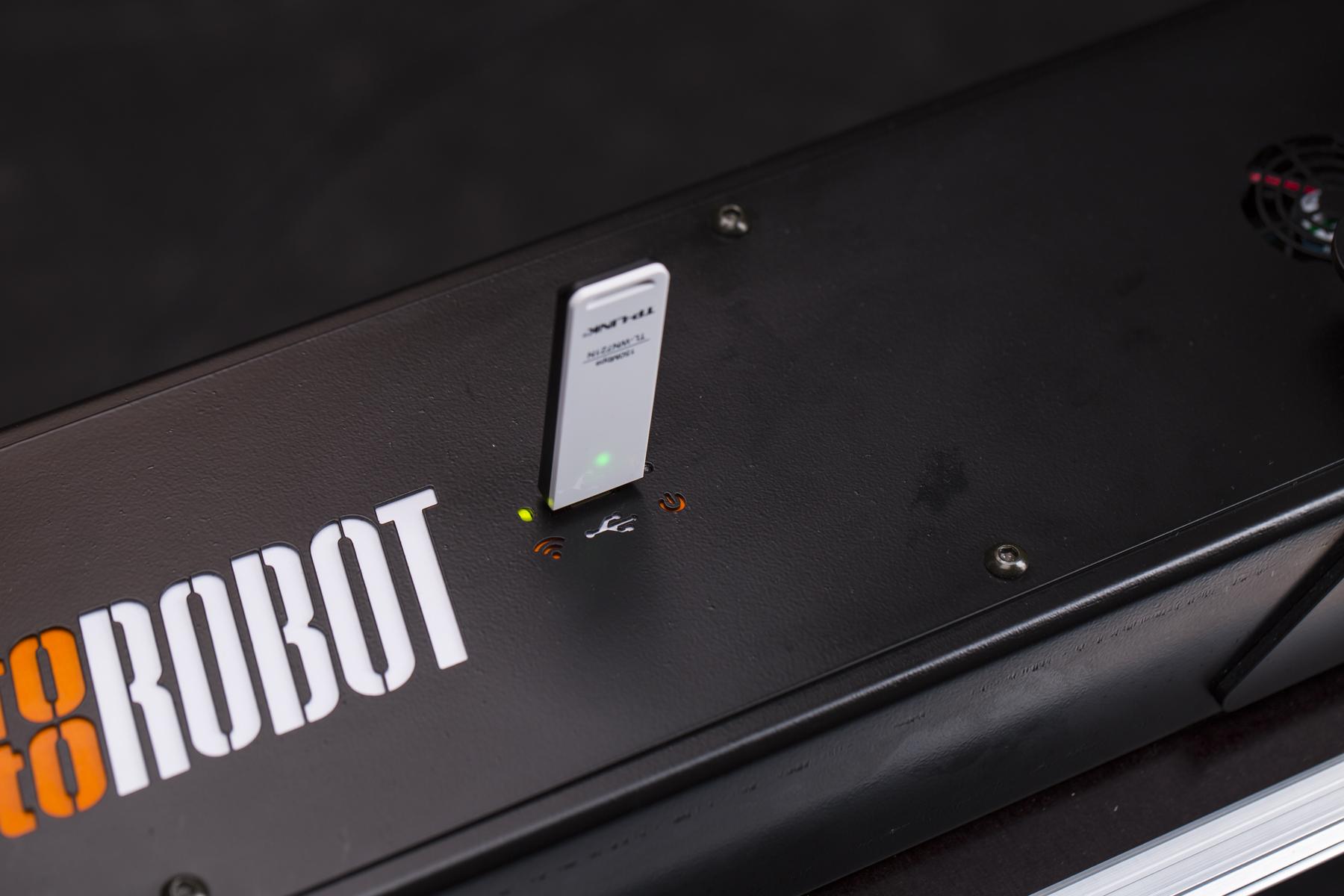

• Branchez le module Wi-Fi dans la prise USB du CASE qui se trouve sur le côté supérieur de la base de la machine. Une initiation réussie sera indiquée par le clignotement de la LED verte.

‍

• Recherchez le réseau Wi-Fi nommé « CASE_SerialNumber » sur votre ordinateur ou appareil mobile.

‍

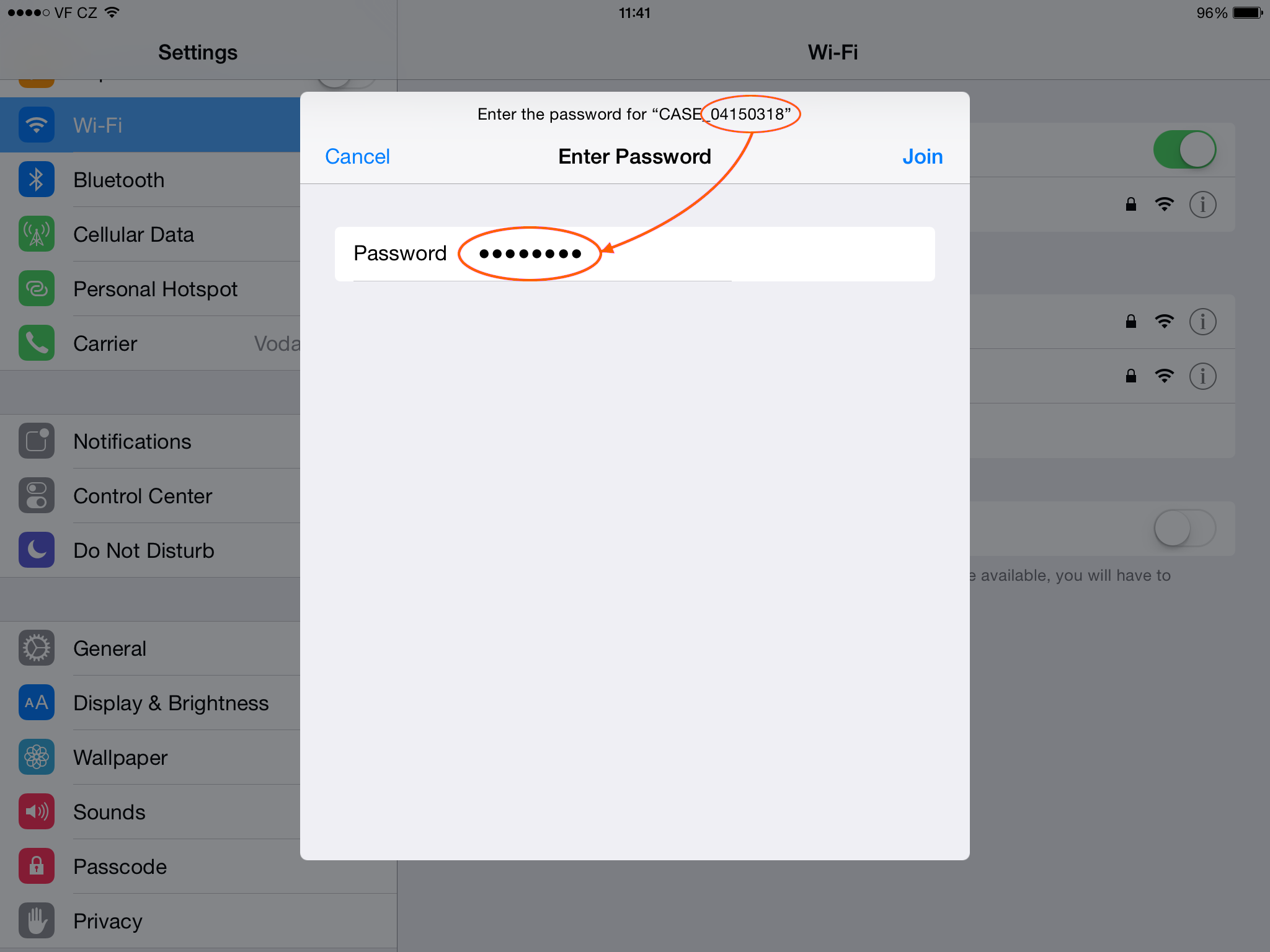

• Pour vous connecter au réseau « CASE_SerialNumber », utilisez le numéro de série comme mot de passe (dans l'exemple ci-dessus : 04150318).

‍

• Lorsque le Wi-Fi du CASE est connecté à votre appareil, vous êtes prêt à commencer à contrôler le CASE. Par défaut, le Wi-Fi du CASE diffuse sur le canal n° 9.

‍

• Pour lancer l'application d'interface utilisateur Web, tapez 11.11.11.11 dans la barre d'adresse de votre navigateur. Pour en savoir plus sur le contrôle du CASE à l'aide de cette application, veuillez vous référer au chapitre 4.9.2 - Contrôler le CASE.

‍

REMARQUE : Lors de la mise sous tension du CASE avec la connectivité Wi-Fi, il faut environ 2 minutes pour démarrer l'unité de contrôle.

‍

4.3.1.3. Réseau Wi-Fi existant (mode client)

Vous pouvez connecter le CASE à un réseau sans fil existant à l'aide du module Wi-Fi USB des accessoires optionnels. De cette façon, votre appareil de contrôle (par exemple, un ordinateur ou un appareil mobile) peut faire fonctionner le CASE et rester connecté à votre réseau habituel pour accéder à Internet, aux imprimantes, aux disques NAS et à d'autres périphériques réseau.

Pour ce faire, vous devez d'abord vous connecter au réseau Wi-Fi du CASE fourni par le module USB. Cette procédure est décrite dans le chapitre précédent 4.3.1.2 - Réseau Wi-Fi créé par le CASE.

‍

• Une fois que vous êtes connecté au Wi-Fi fourni par le module USB branché sur le CASE et que l'interface utilisateur web est lancée via l'adresse IP 11.11.11.11, accédez aux paramètres Wi-Fi dans le menu Configuration réseau.

‍

• Dans la liste des réseaux sans fil, choisissez le réseau auquel vous souhaitez connecter le CASE.

‍

• Ensuite, saisissez le mot de passe de votre réseau sans fil sélectionné.

‍

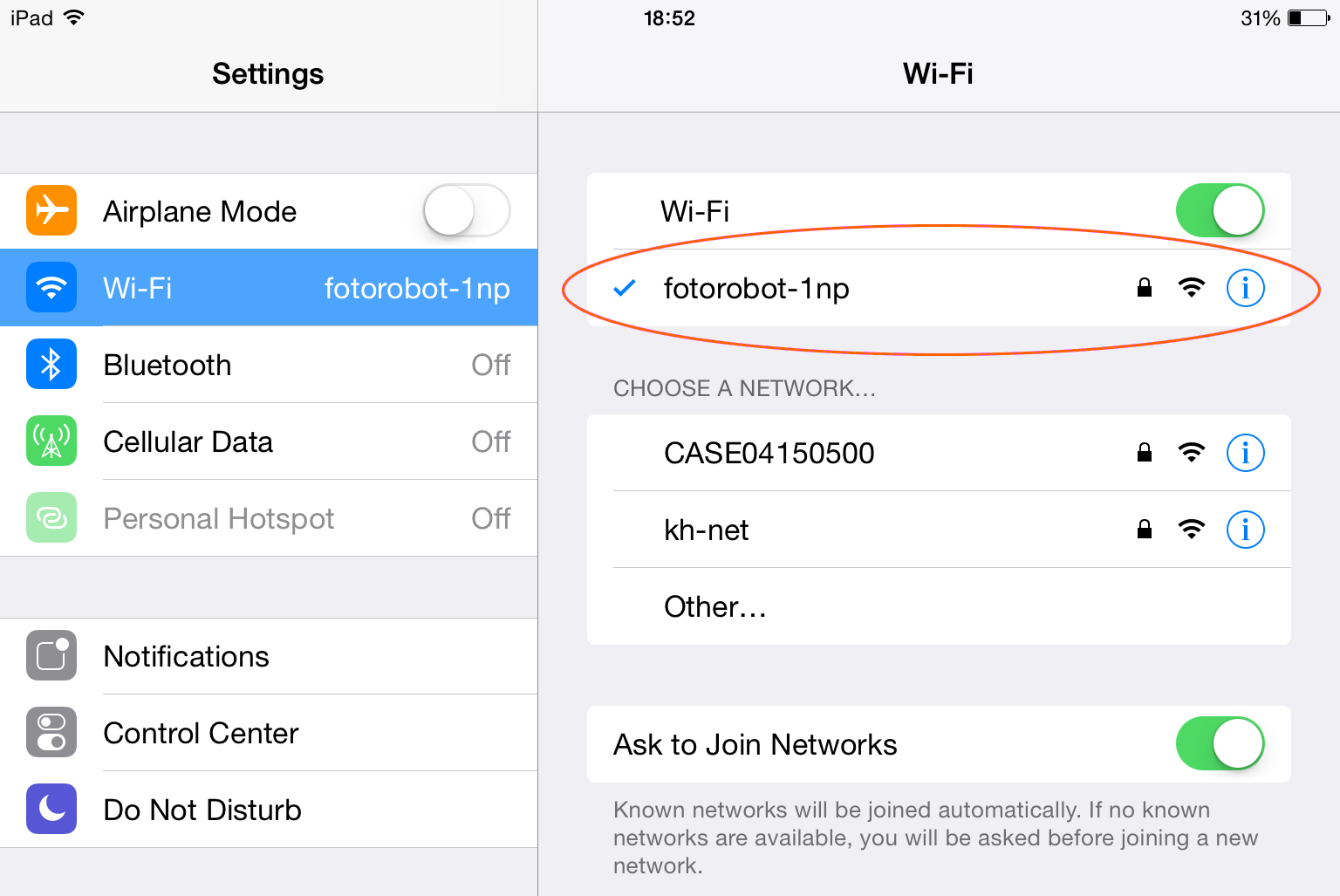

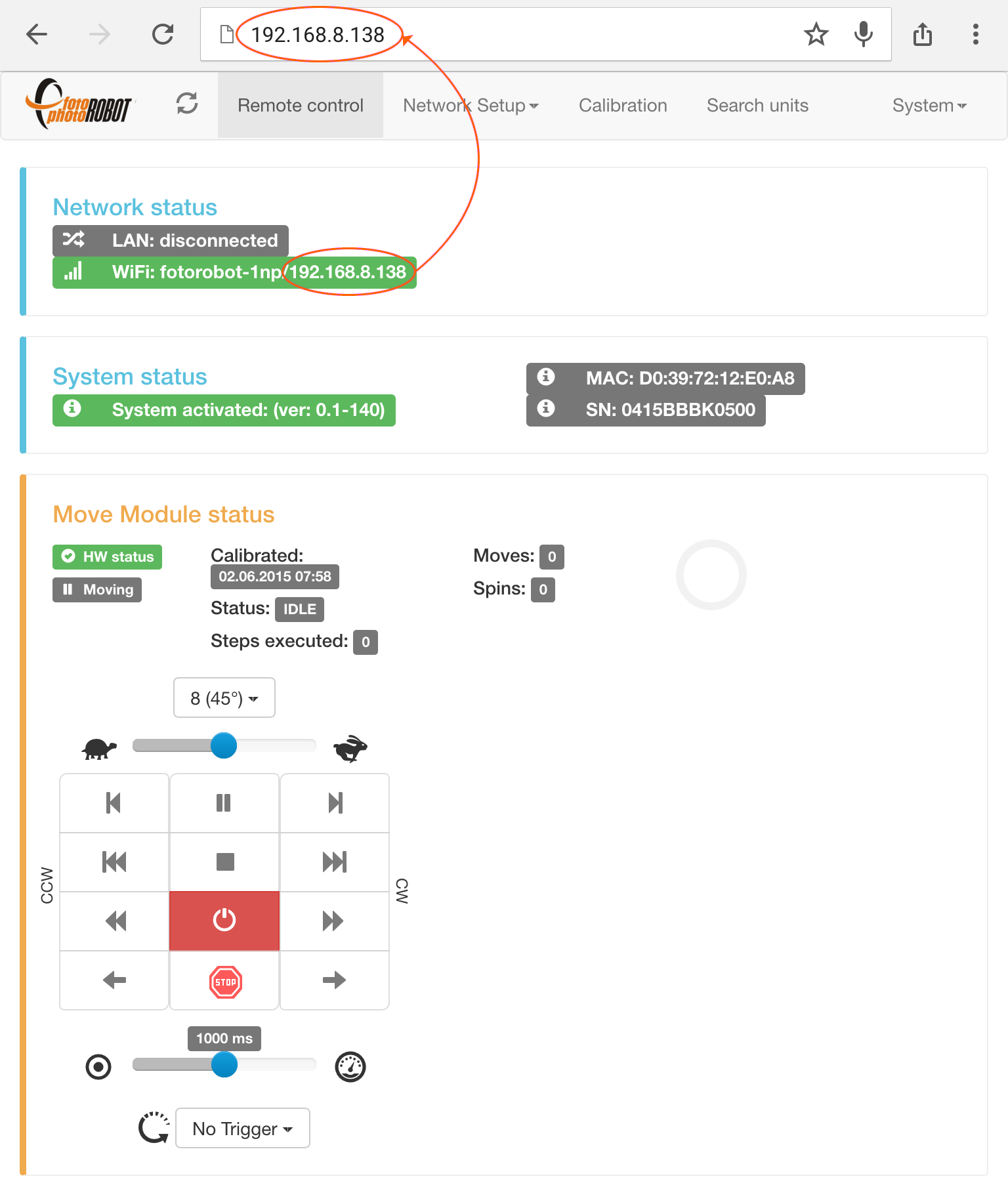

• Dans l'exemple ci-dessus, le réseau sans fil « fotorobot-1np » a été connecté avec succès.

‍

• Connectez votre appareil au même réseau sans fil que celui qui se connecte au CASE.

‍

• Maintenant, le CASE est connecté à votre réseau sans fil sélectionné et vous pouvez y accéder via son adresse IP affichée dans le champ État du réseau.

‍

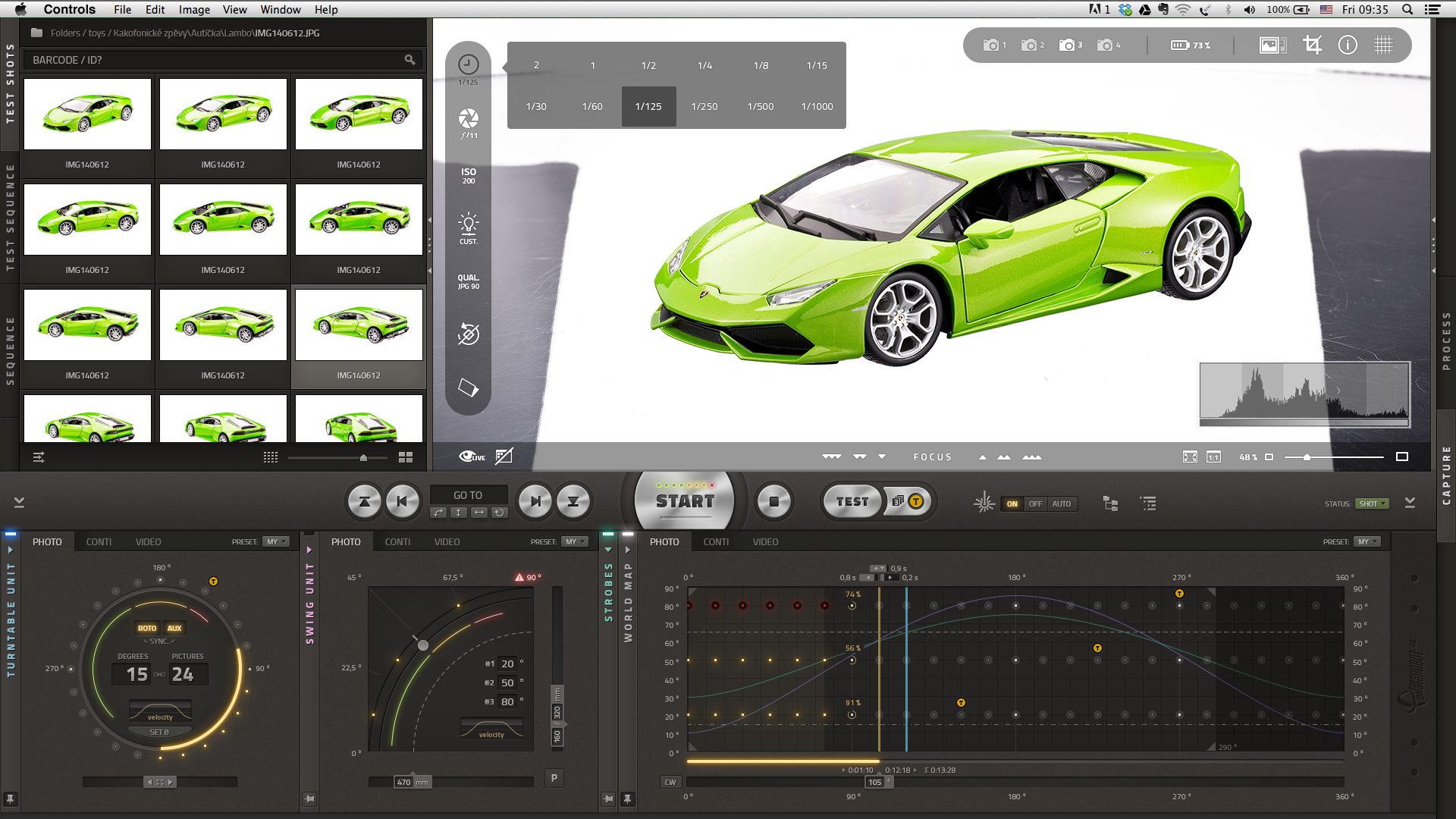

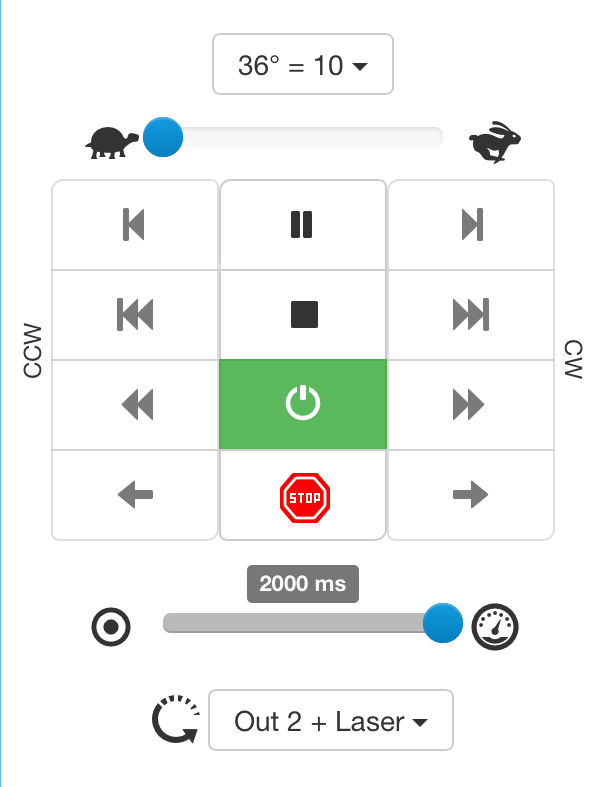

4.3.2. Application de contrôle PhotoRobot

Fin 2015, PhotoRobot a lancé son application de contrôle, PhotoRobot Controls. PhotoRobot Controls offre un contrôle sur les robots, les caméras et les stroboscopes ; édite les photographies en temps réel pendant la séquence ; rend des techniques spéciales telles que la découpe automatisée ; le masquage chromakey et l'empilement de la profondeur de champ (DoF stacking) pour une profondeur de champ améliorée ; avec un flux de travail, une base de données, un téléchargement automatisé, et bien plus encore.

‍

• L'interface utilisateur de l'application PhotoRobot Controls est à la fois visuelle et intuitive à utiliser.

‍

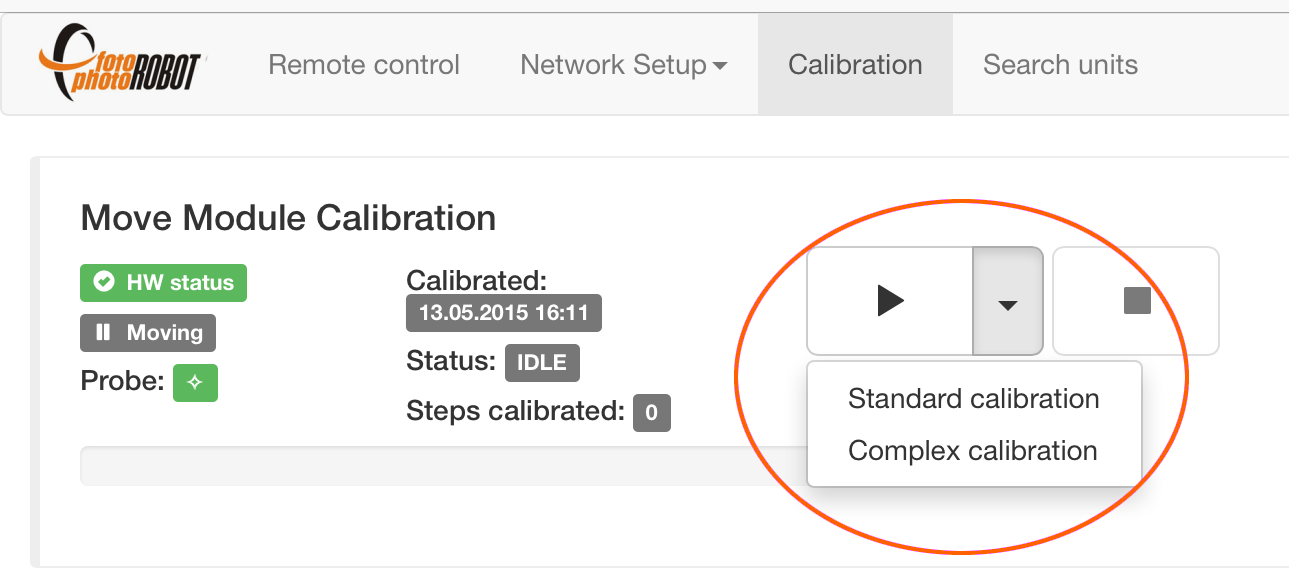

4.4. Calibrer

Note : La dernière génération du CASE 850 n'utilise plus la ventouse magnétique. Au lieu de cela, un capteur optique caché lit la rotation complète à 360° à partir d'un biseau mécanique meulé dans le bord de la plaque de verre. L'étalonnage fonctionne exactement de la même manière — il n'y a tout simplement pas de ventouse à installer, vous pouvez donc ignorer les étapes de la ventouse ci-dessous.

L'étalonnage est important pour la précision et les performances optimales du CASE, et doit être effectué après chaque installation du CASE. De plus, l'étalonnage est conseillé en fonction de conditions spécifiques, du volume de photographies prises ; du vieillissement des joints toriques, de la propreté de la plaque de verre, du poids des produits photographiés, etc.

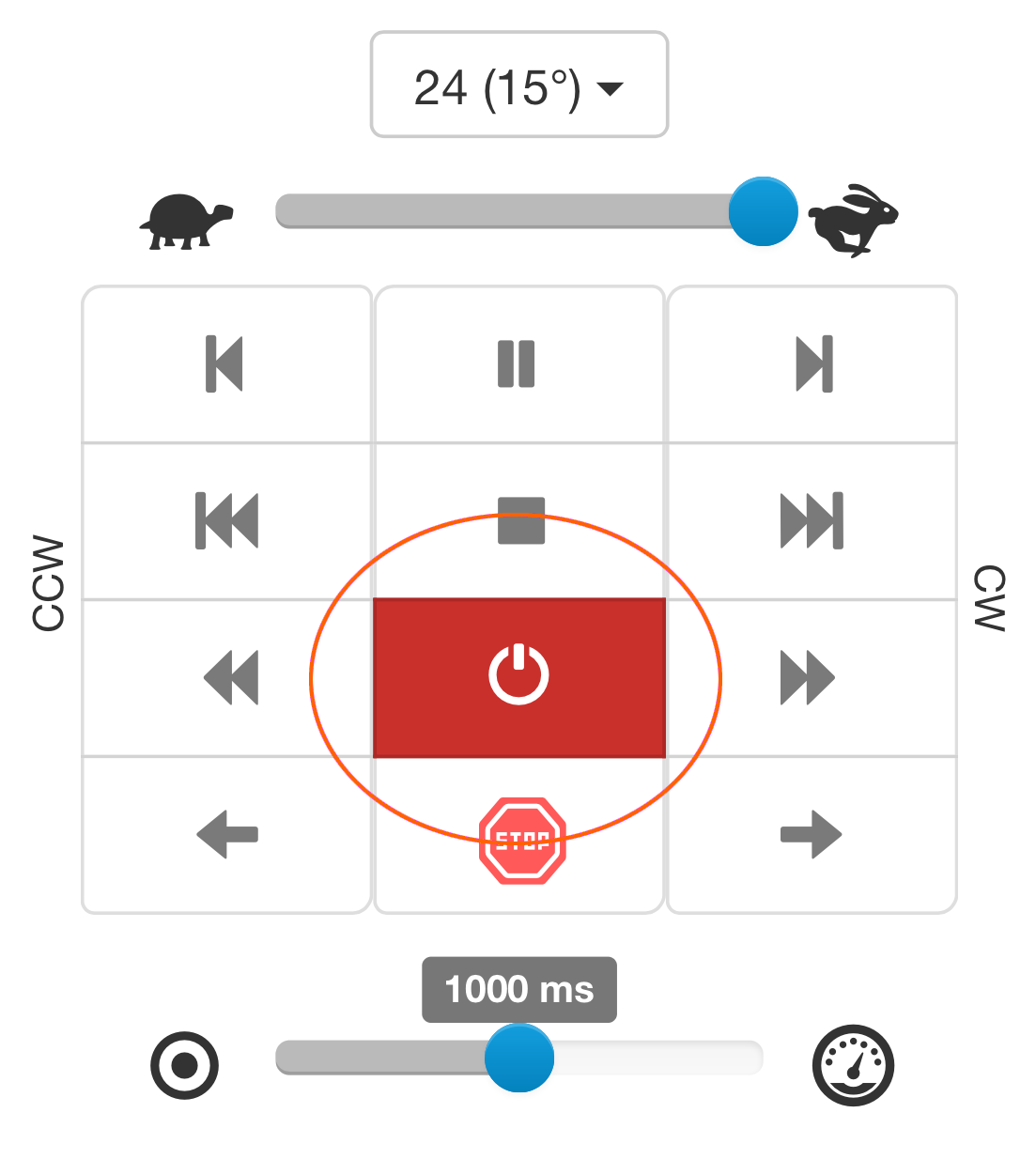

Pour calibrer le CASE, vous devez le connecter à l'application d'interface utilisateur basée sur navigateur (voir chapitre 4.3.1 - Application d'interface utilisateur Web).

‍

• Avant de commencer l'étalonnage, assurez-vous que le CASE est allumé et qu'il n'y a pas d'alimentation vers les moteurs afin que vous puissiez faire pivoter la plaque de verre librement à la main.

‍

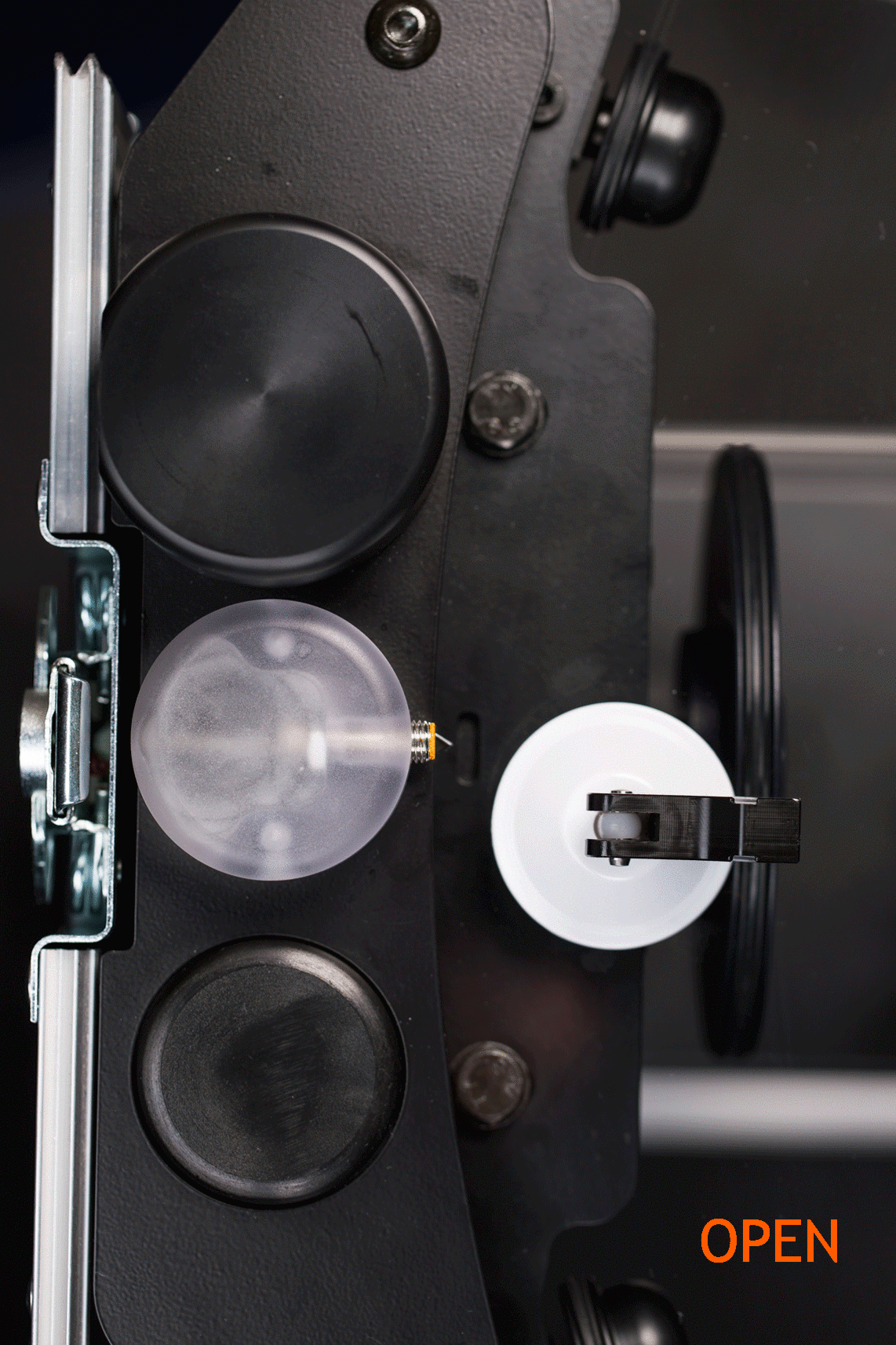

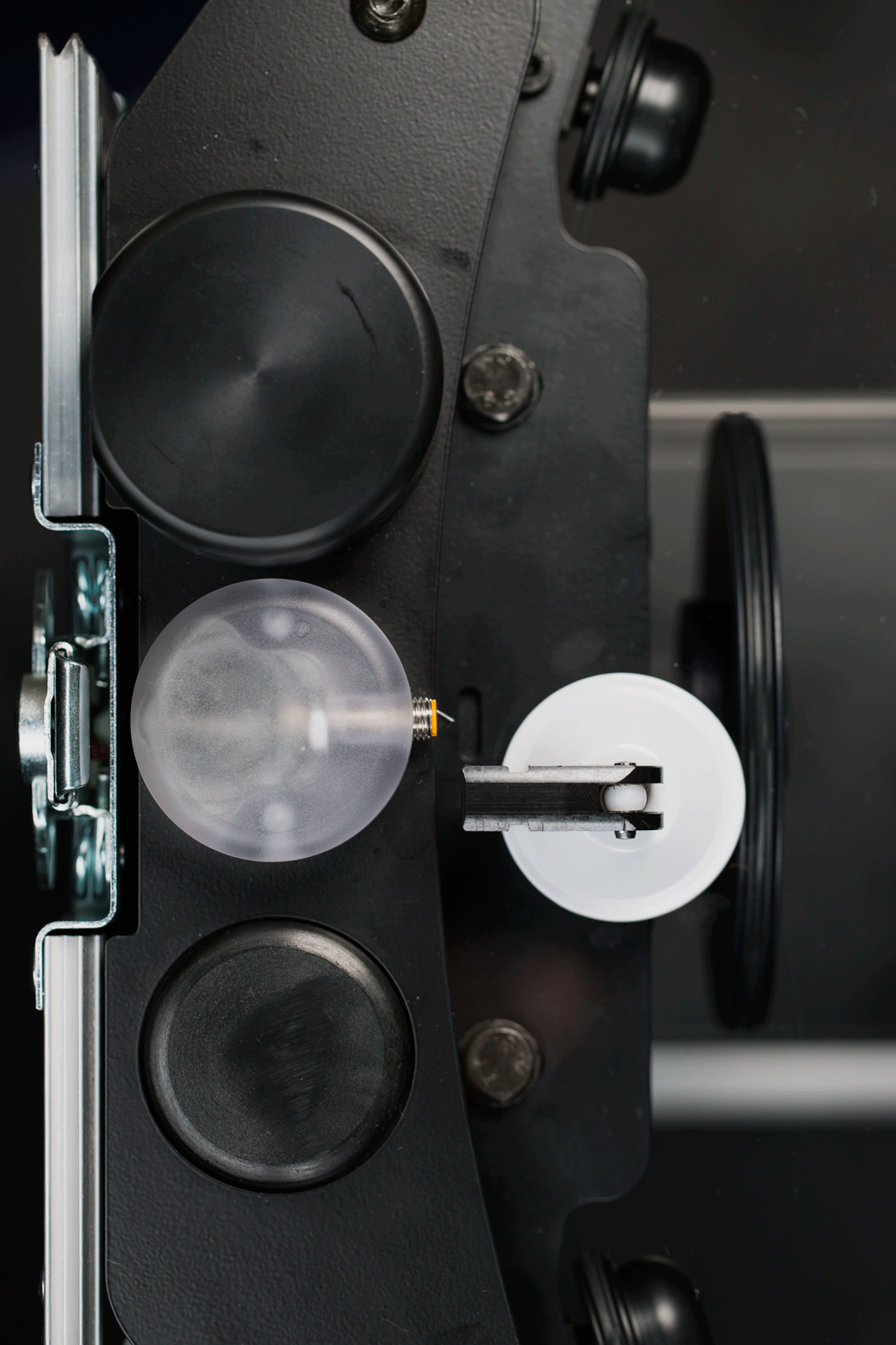

• Pour l'étalonnage, vous avez besoin d'une ventouse magnétique qui est conservée à l'intérieur du corps du CASE.

‍

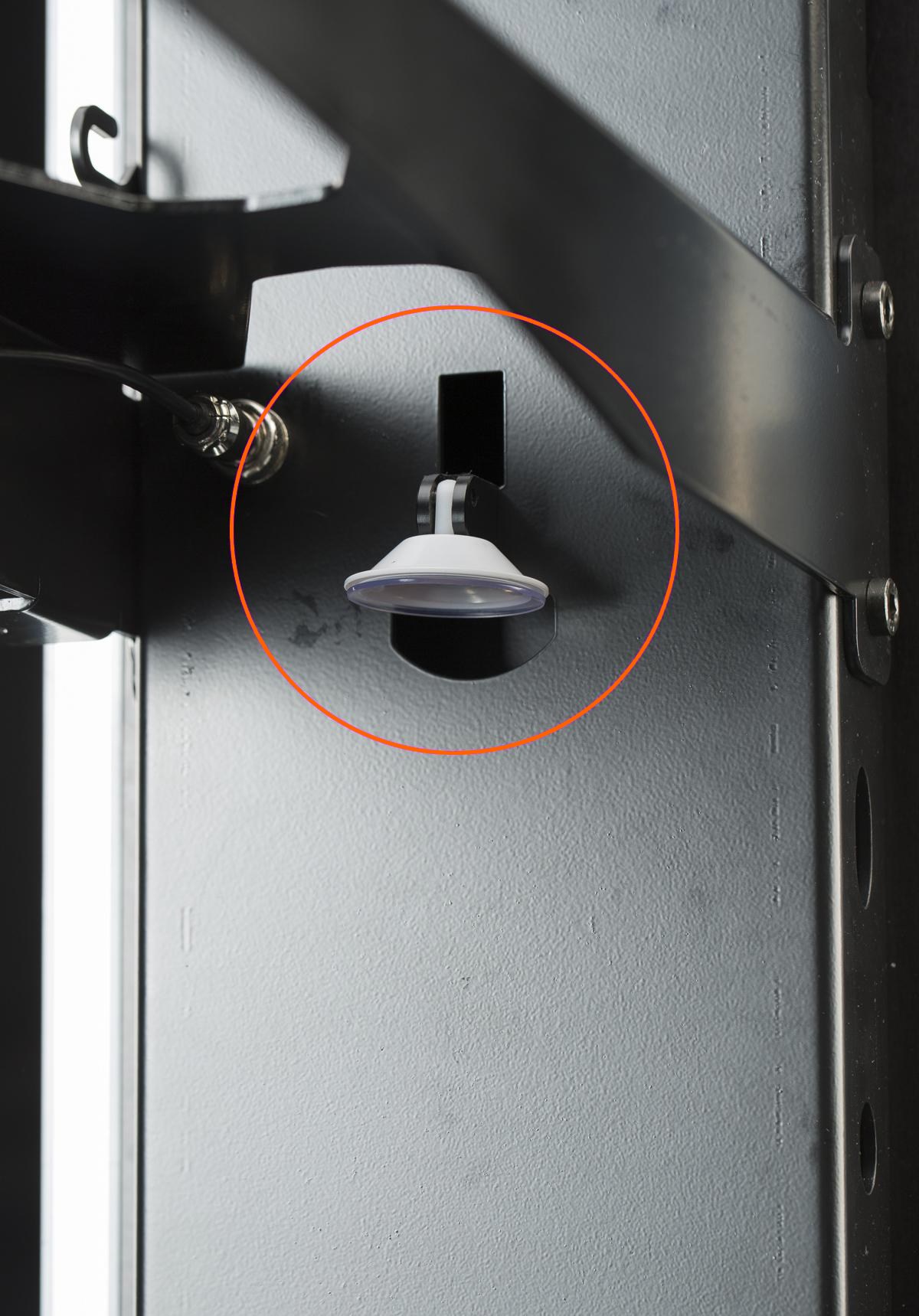

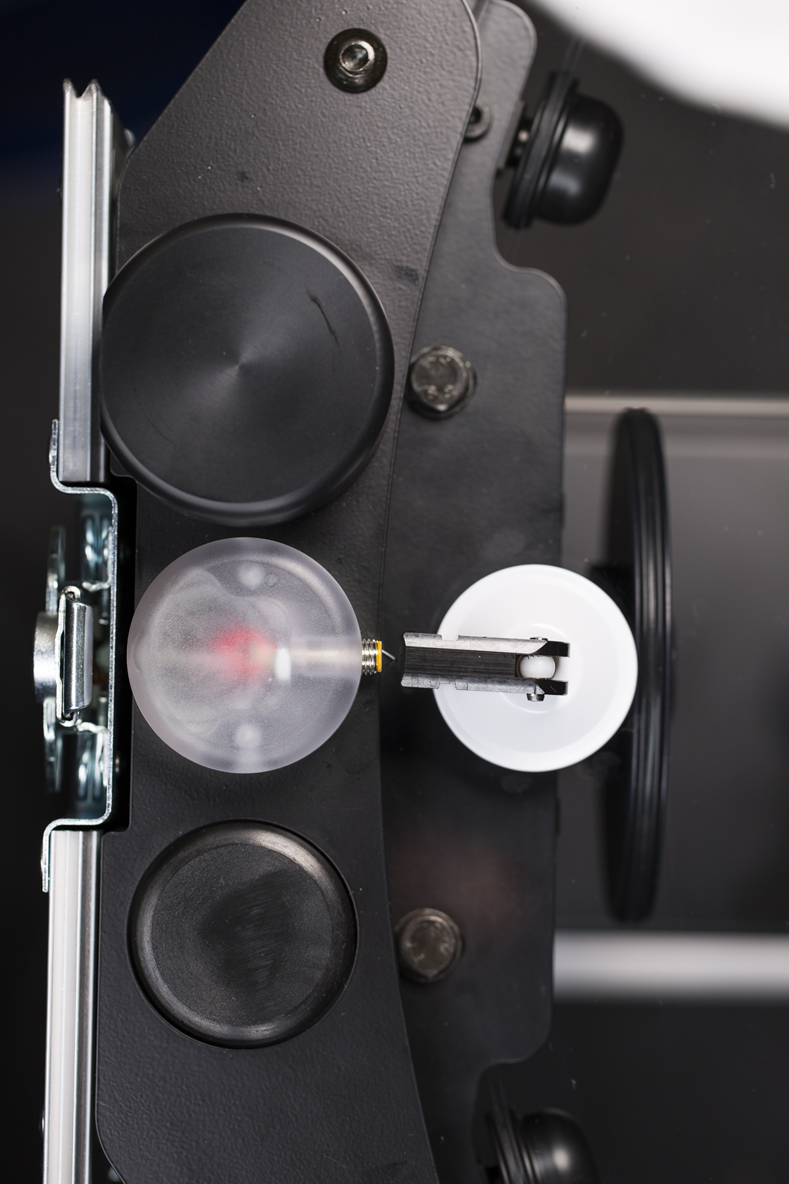

• La sonde de calibration est située sur le dessus du CASE, à côté de l'encodeur. Placez la ventouse fermée près de la sonde (environ 0,5 mm ou 0,02 pouces). Le positionnement correct est indiqué par la sonde lumineuse rouge.

‍

• Faites pivoter la plaque de verre avec la ventouse à côté de la sonde. Ouvrez et fermez la ventouse – elle doit se fixer fermement à la plaque de verre.

‍

• Lorsque vous faites pivoter la plaque de verre, la ventouse rencontrera la sonde de calibration. Cela allumera la lumière rouge pour indiquer le bon positionnement des deux pièces.

‍

• Dans l'application d'interface utilisateur basée sur navigateur, accédez au menu de calibration. Sélectionnez la calibration Standard (rapide et suffisante) ou Complexe (plus longue et plus précise), appuyez sur le bouton de lecture, et la séquence de calibration automatique commencera.

‍

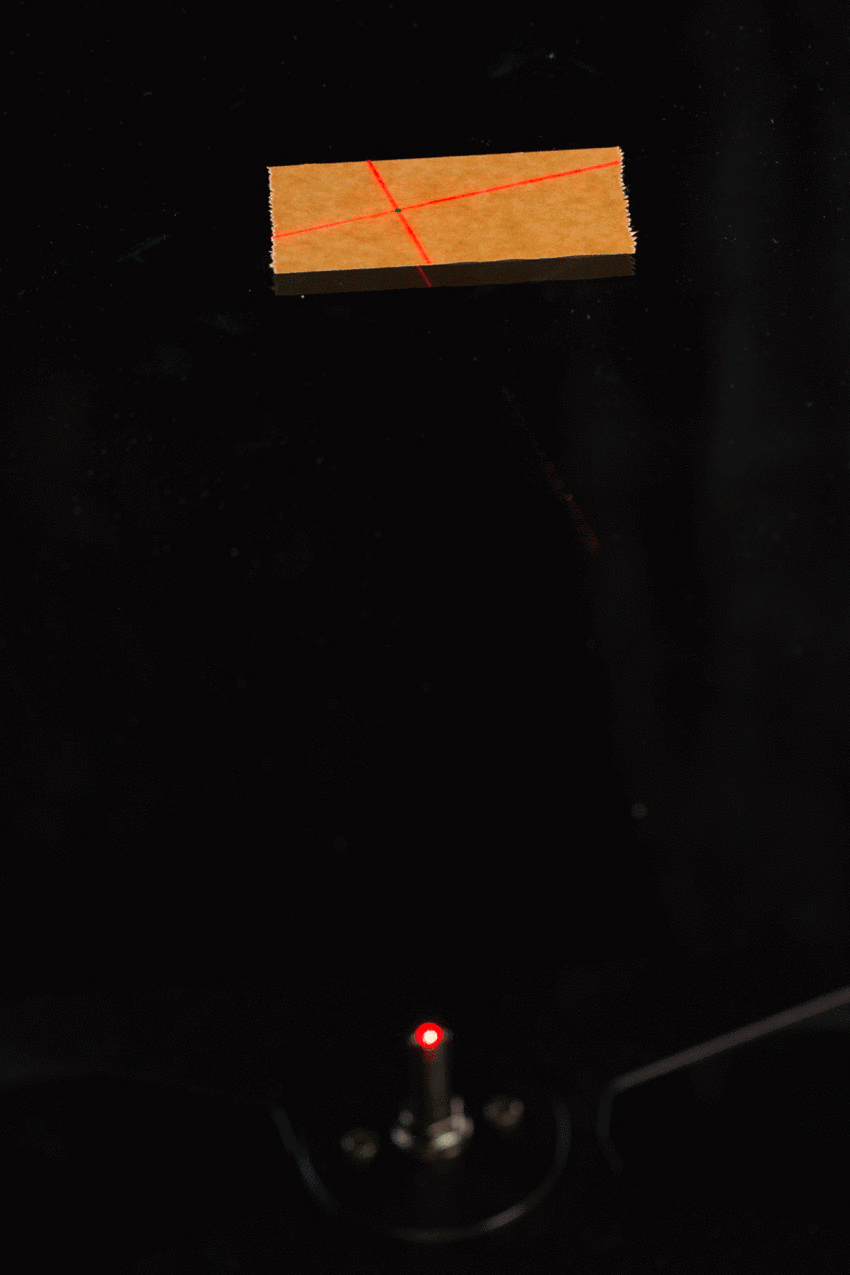

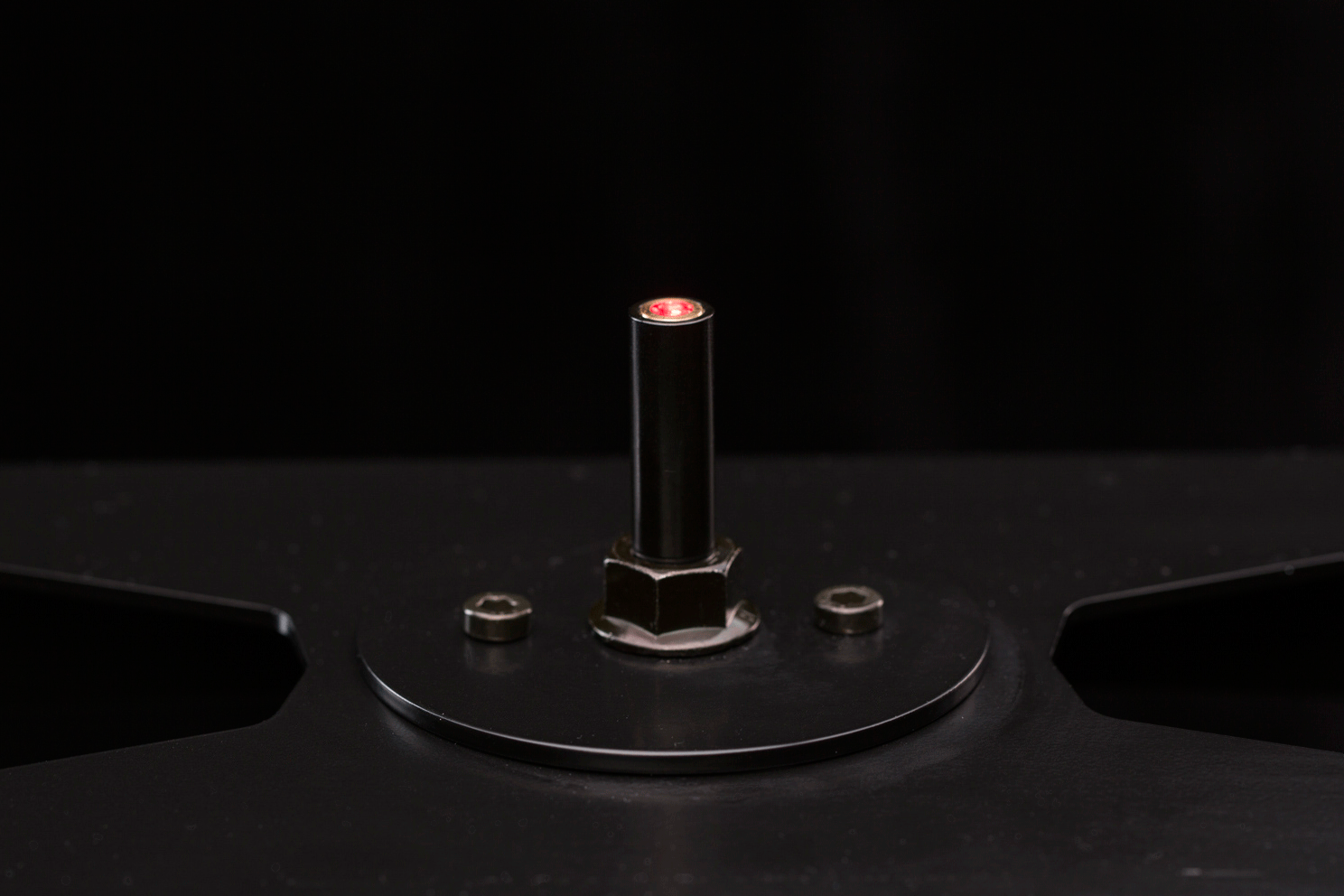

4.5. Laser de centrage (Test de point)

ATTENTION : Un laser de classe 1 (λ = 650nm P0 ≤ 3.5mW) est utilisé - évitez l'exposition directe des yeux (ne regardez pas le faisceau) - et en outre - en option - utilisez des lunettes de protection ou des lunettes de sécurité.

‍

‍

Pour pouvoir placer avec précision chaque produit photographié sur la plaque de verre, il est d'une importance vitale de centrer précisément le laser croisé intégré. Heureusement, il existe une technique simple et amusante pour ce faire, décrite ci-dessous.

Remarque : Le CASE 850 dispose d'un laser croisé intégré. Pour la projection d'en haut ou sous d'autres angles pratiques, des lasers additionnels optionnels sont disponibles en tant qu'accessoires. Le système les pilote automatiquement — ils s'allument après chaque séquence photo afin que le produit suivant puisse être placé immédiatement, et s'éteignent pendant la capture afin que le laser n'apparaisse jamais sur les photographies. Les lasers additionnels sont mieux adaptés aux installations de studio permanentes, tandis que pour le travail mobile sur site, le laser intégré seul est généralement préférable.

‍

• Fixez le ruban adhésif au centre approximatif de la plaque de verre et exécutez une séquence avec quelques arrêts (six dans cet exemple).
• Marquez le croisement laser à chaque arrêt avec un stylo.

‍

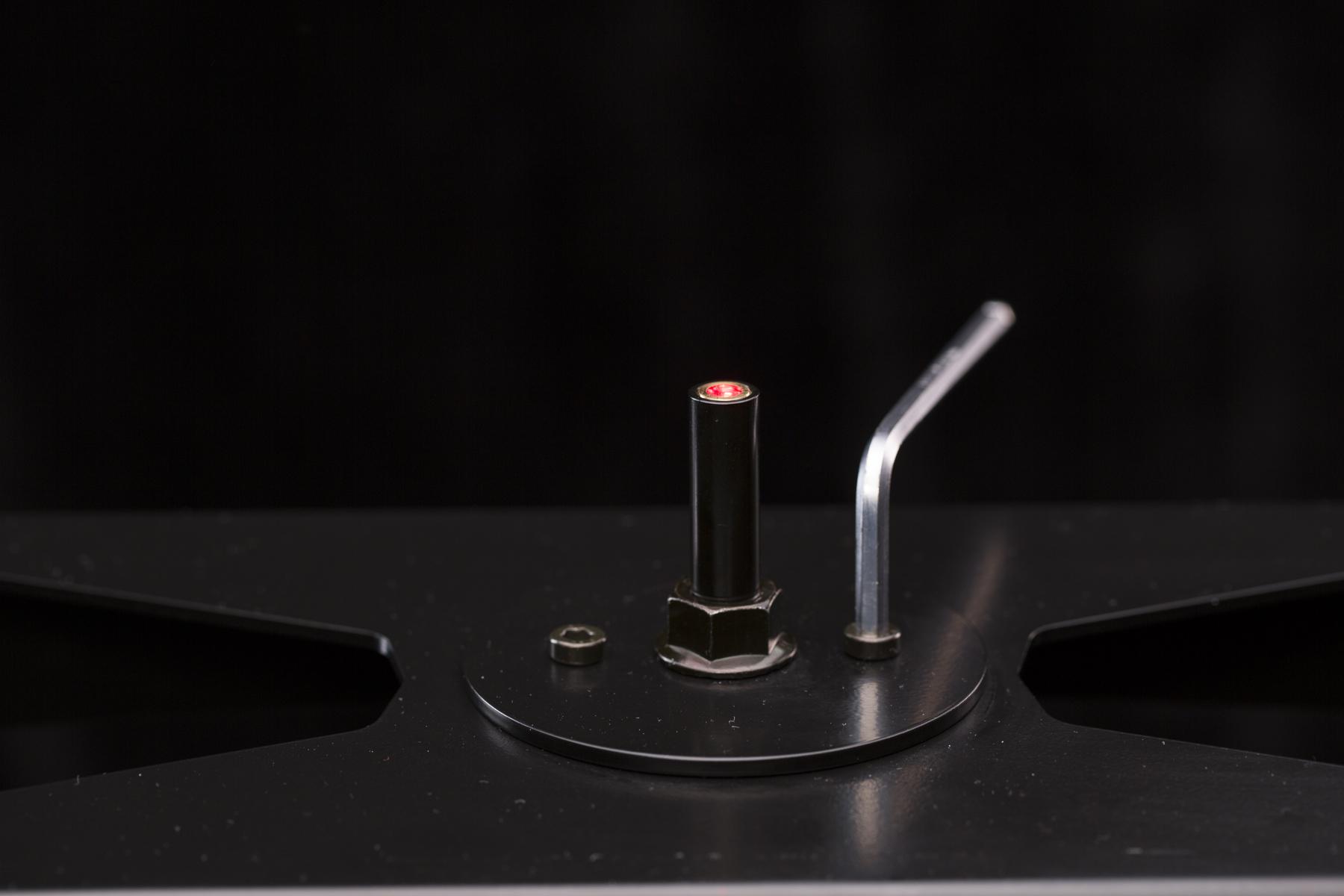

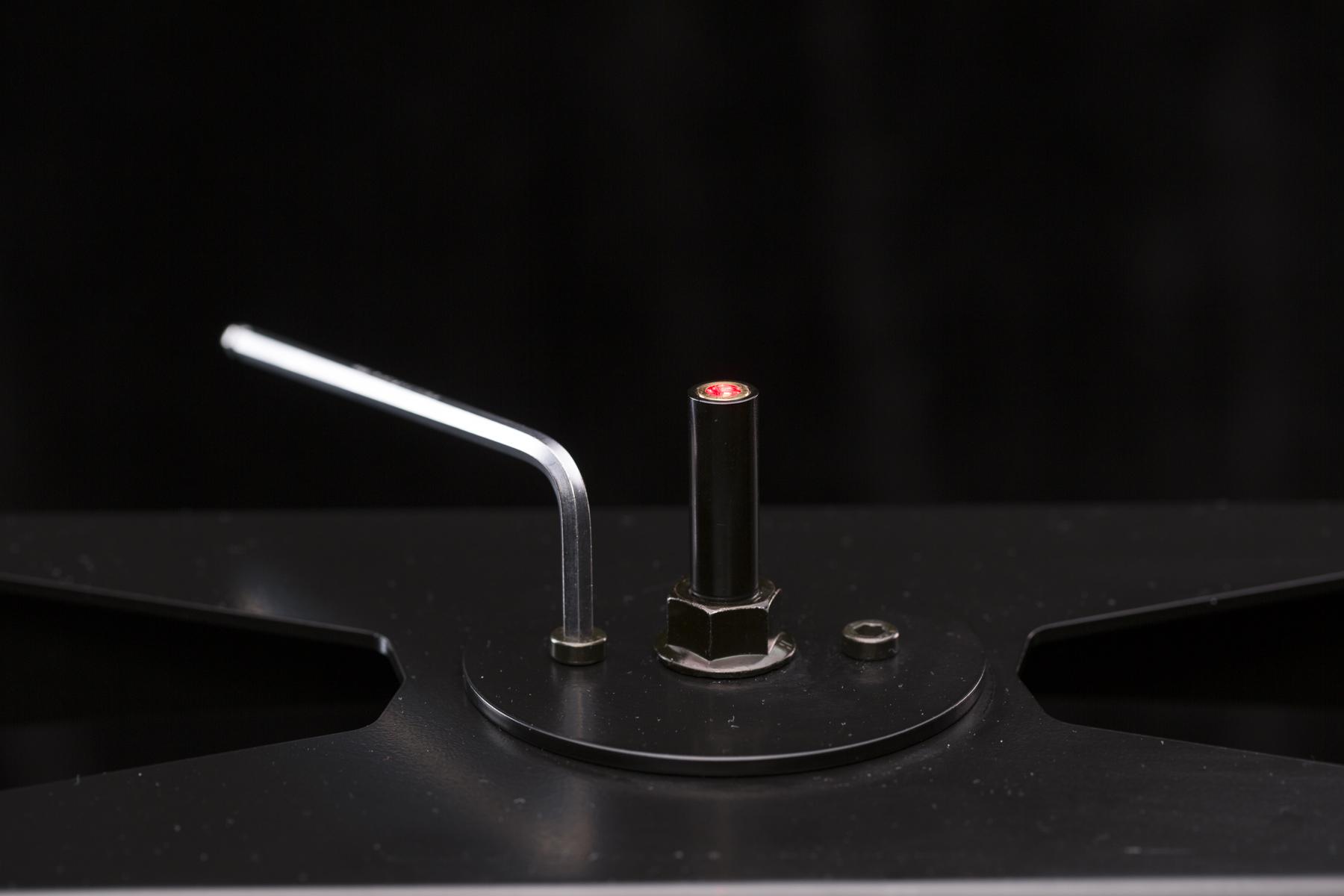

• Desserrez les vis du laser avec la clé hexagonale afin que le laser puisse bouger librement.

‍

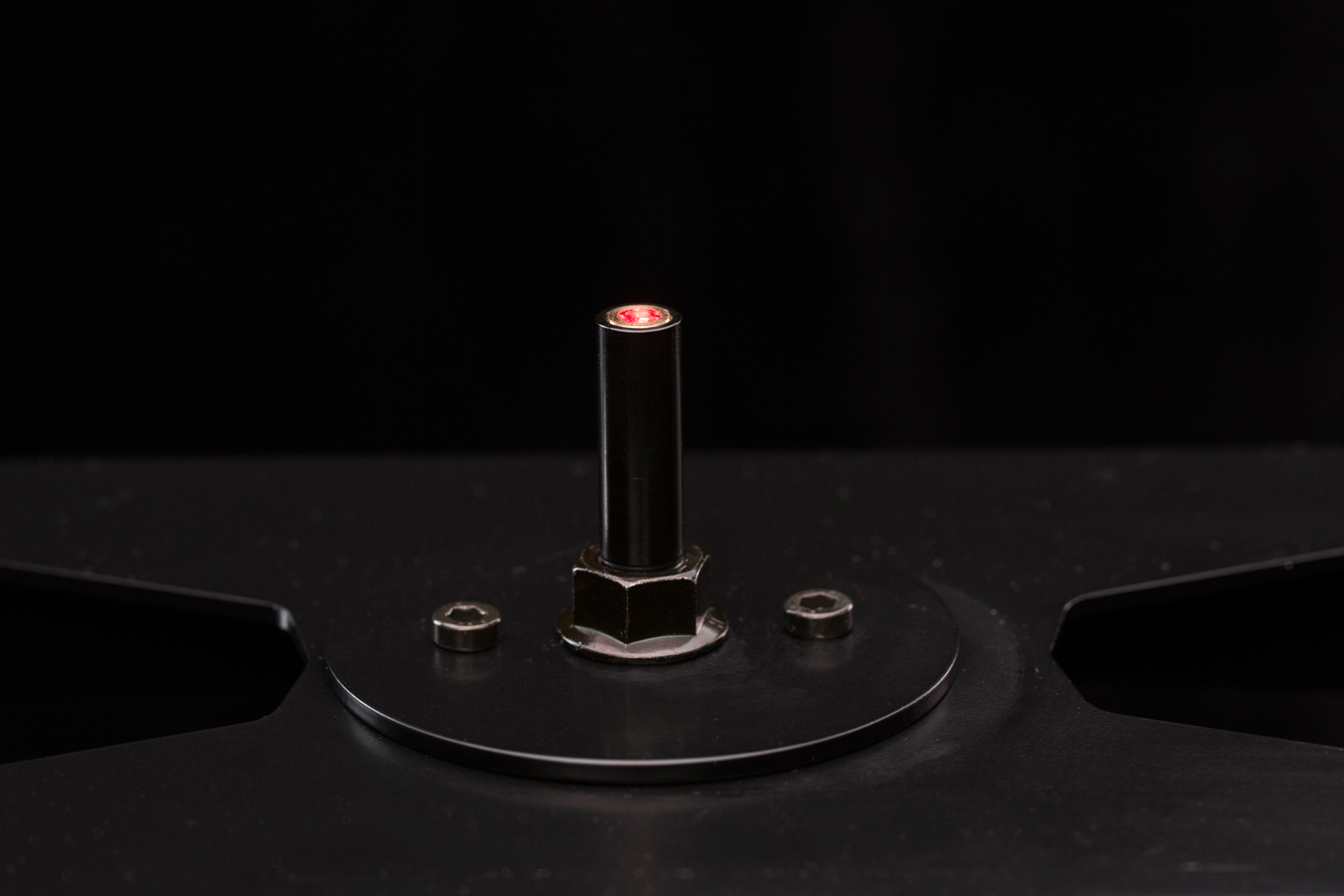

• Comme indiqué ci-dessus, le laser peut maintenant se déplacer de gauche à droite et d'avant en arrière.

‍

‍

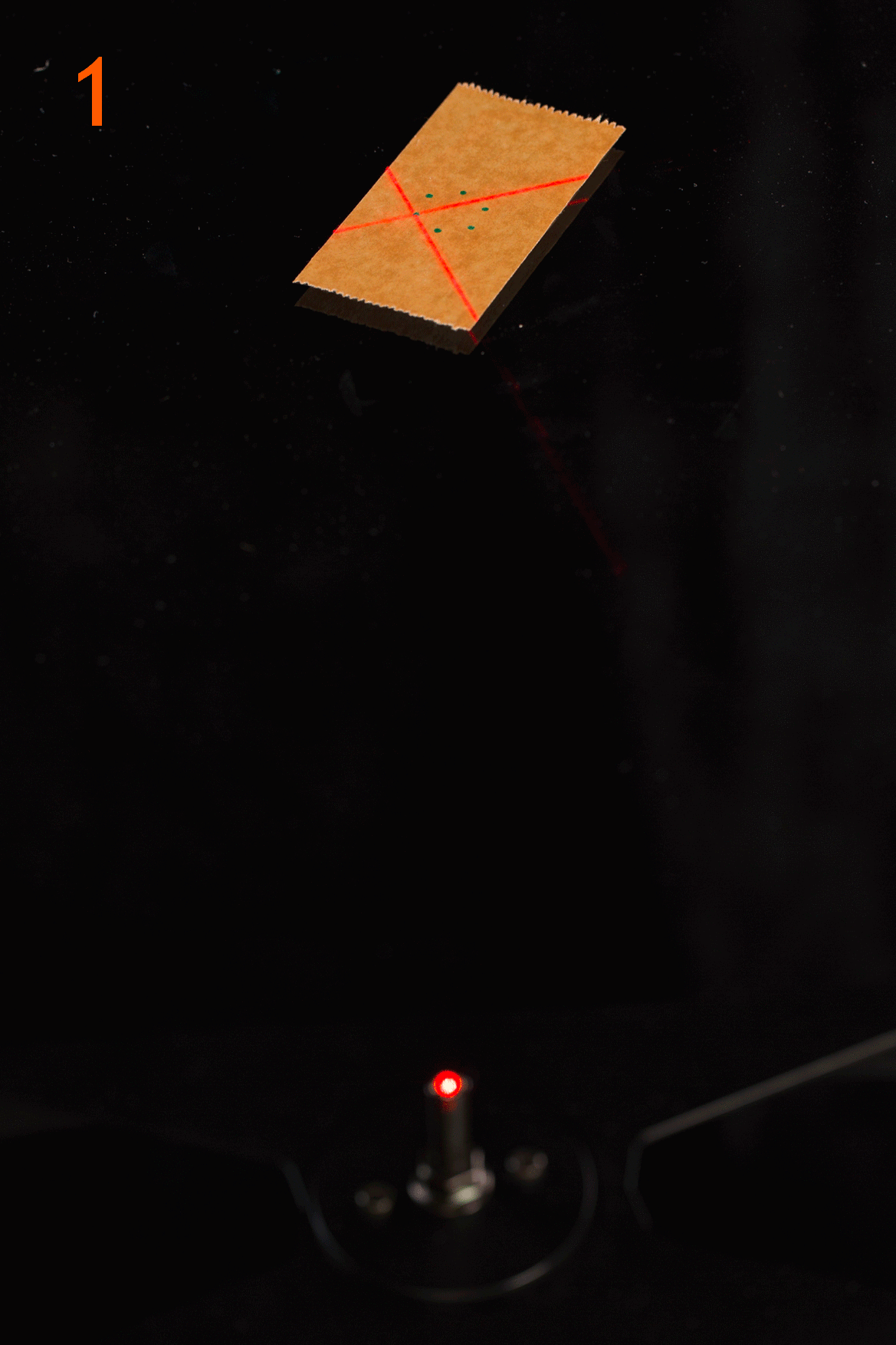

1. Marquez le croisement laser à chaque arrêt de séquence en suivant les instructions ci-dessus.
2. Reliez les marques opposées – cela crée le centre / l'axe exact de la plaque de verre.
3. Déplacez la croix laser au centre de la plaque de verre et serrez les vis du laser.

‍

‍

4.6. Placer le produit

Il est important de placer l'axe de SPIN du produit au centre de la plaque de verre. Le centre exact de rotation (ECR) de la plaque de verre est représenté par le laser croisé intégré (son réglage correct est décrit dans le chapitre précédent). Cependant, déterminer l'axe de SPIN du produit peut être assez délicat. Habituellement, c'est le centre géométrique, mais il y a des exceptions ; par exemple, la poêle à long manche devrait avoir un axe de SPIN au centre géométrique de la poêle, tandis que le long manche devrait tourner autour de celui-ci.

‍

• Avec la croix laser projetée par le bas, il est généralement plus facile de déterminer l'axe du produit par le dessous.

‍

ATTENTION : Il n'est pas permis de placer des objets pointus sur la plaque de verre trempé ! Cela pourrait rayer ou casser le verre. La capacité de poids ou la TABLE peut être limitée si le poids n'est pas réparti uniformément ou concentré sur plusieurs points seulement. Pour placer des objets pointus sur la TABLE, il est recommandé d'utiliser du verre acrylique transparent comme couche de séparation de la surface de la TABLE en verre.

‍

4.7. Régler la caméra

4.7.1. Placer la caméra

Un positionnement correct de la caméra est vital lors de la prise de photos à 360 degrés ; il est nécessaire que le produit tourne en douceur au milieu du FRAME.

‍

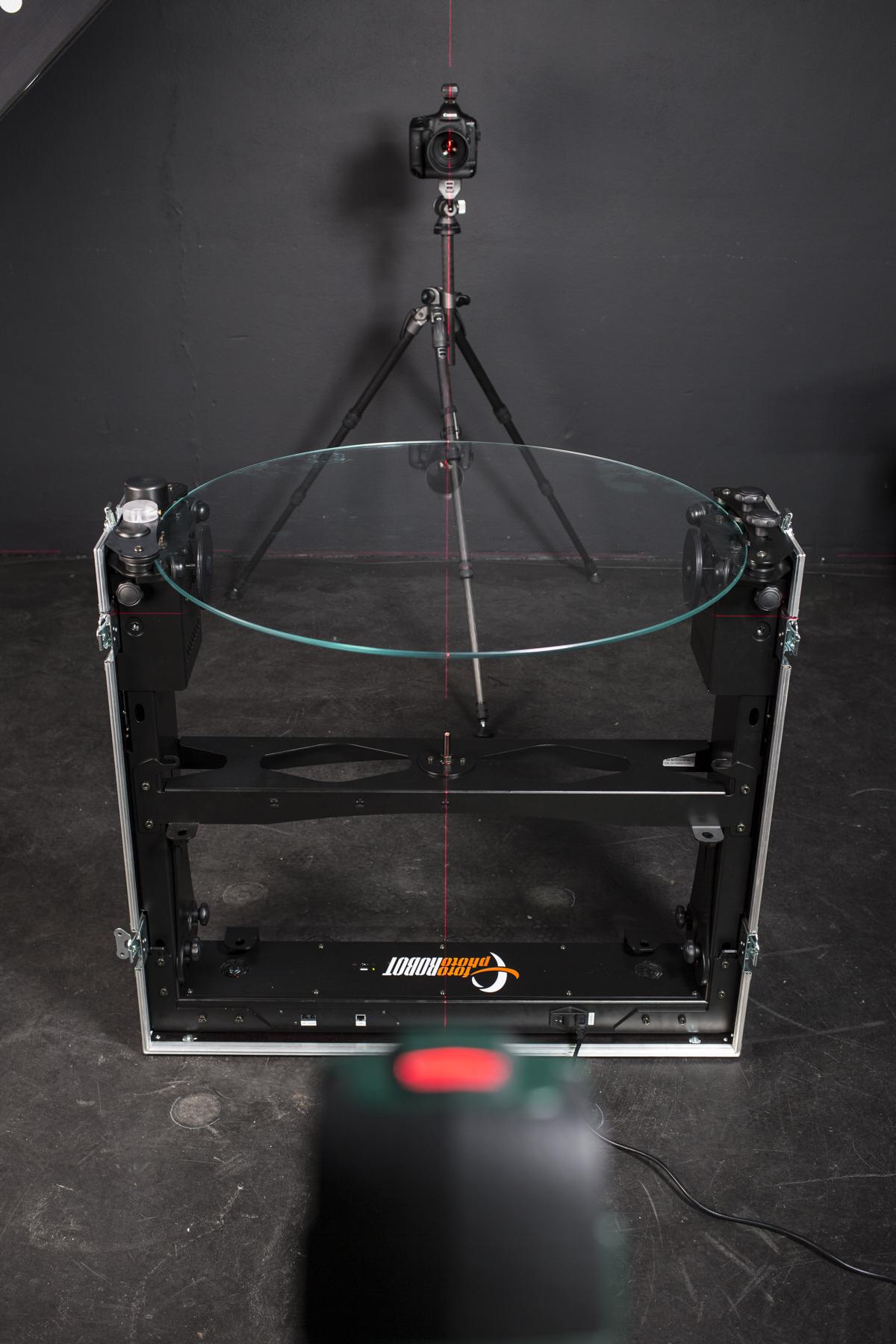

• Utilisez le laser auto-nivelant pour aligner précisément la caméra et le CASE. Projetez le laser auto-nivelant en ligne avec le laser transversal intégré et placez la caméra de manière à ce que le laser traverse le centre des objectifs.

‍

4.7.2. Connecter la caméra

Si vous utilisez l'application de bureau PhotoRobot (PhotoRobot Controls) pour faire fonctionner le CASE, vous pouvez également l'utiliser pour contrôler la caméra. Ou bien, vous pouvez simplement synchroniser la caméra avec le robot via un déclencheur sans fil ou câblé branché directement sur le CASE.

‍

4.7.3. Réglages de l'appareil photo

Naturellement, il est nécessaire de régler la mise au point, l'exposition et la qualité d'image de l'appareil photo. Pour ce faire, nous recommandons ce qui suit.

• Utilisez le format JPEG pour la production standard – le traitement intégré à l'appareil photo du boîtier Canon (ou de l'iPhone) offre d'excellents résultats prêts à l'emploi ; le format RAW reste une option pour les passionnés qui souhaitent affiner la plage dynamique maximale, par exemple pour le fort contre-jour d'un fond blanc pur.
• Utilisez une faible sensibilité ISO – vous obtiendrez la plage dynamique et la qualité d'image les plus élevées de votre capteur.
• Utilisez LiveView – c'est le meilleur moyen de faire la mise au point et d'aligner correctement votre sujet.
• Testez votre objectif – détectez les performances optimales de vos objectifs ; vous recherchez la valeur d'ouverture la plus élevée avec une netteté et une transmission de contraste acceptables – la plupart des objectifs perdent en qualité d'image à environ f/16.

‍

4.8. Régler la lumière

Régler correctement la lumière est la tâche la plus difficile de toutes lors de la prise de photos à 360 degrés. Nous recommandons l'utilisation de stroboscopes, car ils offrent plus de liberté en termes de modelage de la lumière et vous font gagner du temps en permettant des vitesses d'obturation plus rapides.

‍

4.8.1. Placer les lumières

Il est très important d'éclairer le fond uniformément pour obtenir un fond blanc pur sans nécessiter de post-traitement. Vous aurez besoin d'une ou deux lumières pour cela, selon la taille du produit (les petits produits ne nécessitent pas autant d'espace éclairé uniformément que les grands produits).

‍

• La vue de dessus est illustrée ci-dessus – avec un ou deux stroboscopes à l'arrière, et deux stroboscopes à l'avant / sur le côté.

‍

• La vue latérale est illustrée ci-dessus – avec le placement des stroboscopes arrière.

‍

• Ceci est la vue de l'arrière vers l'avant – avec deux stroboscopes à l'avant / sur le côté.

‍

Le reste de l'éclairage est ouvert à votre interprétation créative. Gardez à l'esprit que l'éclairage pour la photographie à 360 degrés est très différent de l'éclairage d'une seule prise de vue fixe ; le produit reflète l'éclairage de diverses manières à chaque angle, par exemple 36 angles. Cela disqualifie généralement toute utilisation d'un éclairage dur.

‍

4.8.2. Connecter les lumières

Si vous utilisez l'application de bureau PhotoRobot (PhotoRobot Controls) pour faire fonctionner le CASE, vous pouvez l'utiliser pour contrôler confortablement tous les réglages des stroboscopes (FOMEI / RiME LITE, Broncolor, Profoto, et d'autres fabricants dont le support est à venir dans un proche avenir). La synchronisation de l'obturateur de l'appareil photo avec les stroboscopes pendant la séquence de SPIN doit être effectuée par un cordon de synchronisation standard ou un déclencheur à distance.

‍

4.8.3. Réglages des lumières

L'intensité de l'éclairage doit être réglée pour se conformer à la valeur d'ouverture désignée (pour obtenir une profondeur de champ et une qualité optique optimales). Pour ce faire, utilisez les conseils suivants.

• Utilisez des stroboscopes suffisamment puissants – environ 700 Ws fonctionne bien aujourd'hui ; pour l'éclairage le plus uniforme du produit et de l'arrière-plan, nous recommandons d'utiliser plusieurs lumières pour obtenir un contrôle plus fin de l'éclairage. Une puissance adéquate raccourcit également les temps de recyclage et prolonge la durée de vie du stroboscope.
• Utilisez des bols beauté et des softbox strip – ils fournissent une lumière de modelage douce mais efficace ; parfait pour la photographie à 360 degrés.
• Rapprochez-vous du produit – laisser les stroboscopes loin du produit dégrade la qualité de la lumière.
• Évitez l'éclairage plat – il est très rarement flatteur pour le produit et ne représente pas correctement le matériau du produit.

‍

4.9. Exécuter la séquence

Tenez compte des éléments suivants lors de la configuration de la séquence :

• Nombre d'étapes – plus il y a d'images dans un spin, plus la transition sera fluide entre les frames de l'expérience à 360 degrés, mais aussi plus le temps de production sera long et le volume de données important. 24 à 36 prises par spin sont optimales dans la plupart des cas (en savoir plus dans 360 Product Photography - ContentFormats and Production).
• Accélération et vitesse – la vitesse doit être conforme aux caractéristiques du produit photographié, par exemple un mouvement lent pour éviter le balancement du produit soutenu par la ligne de pêche.
• Délai avant / après les prises de vue – des délais sont parfois nécessaires pour stabiliser le produit en mouvement ou pour laisser le temps aux stroboscopes de se recharger complètement.

Les illustrations suivantes utilisent l'application d'interface utilisateur basée sur navigateur pour exécuter la séquence. Pour des instructions sur la façon de connecter le CASE à cette application, veuillez vous référer au chapitre 4.3.1 - Application d'interface utilisateur Web.

‍

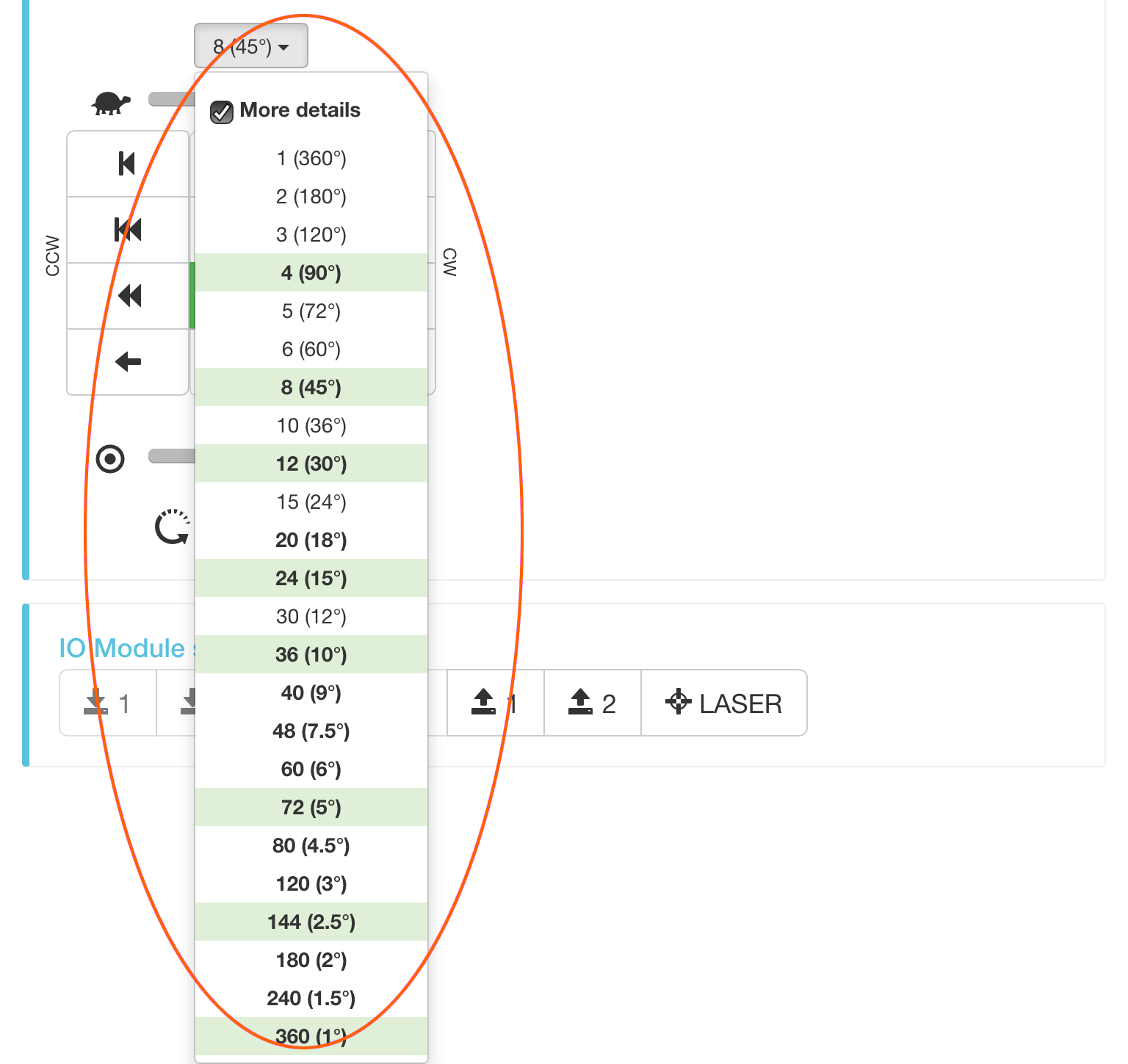

• Vous pouvez choisir parmi une large gamme de séquences prédéfinies.

‍

• Le CASE est actionné par le contrôleur encerclé.

‍

1. Séquences prédéfinies
2. Vitesse de rotation min / max
3. Un pas dans le sens antihoraire (CCW) / un pas dans le sens horaire (CW)
4. Mode pas 360° CCW / CW
5. Mode pas continu CCW / CW
6. Rotation continue CCW / CW (sans étapes)
7. Mettre en pause la rotation / séquence (atteindra l'arrêt le plus proche)
8. Arrêter la rotation / séquence (ralentira et s'arrêtera immédiatement, mais n'atteindra pas l'arrêt le plus proche)
9. Activer / Désactiver les moteurs
10. Arrêt d'urgence immédiat (pas de rampe de décélération)
11. Délai entre les arrêts de séquence (déclencheur de l'appareil photo appuyé à ½ de l'intervalle sélectionné)
12. Pré-réglage de séquence (déclencheur de caméra pressé à chaque arrêt, laser allumé lorsque la séquence ne tourne pas)

‍

‍

5. Création de sorties

Le CASE 850 est piloté par PhotoRobot Controls, notre propre progiciel qui gère la caméra, les lumières et le robot dans un flux de travail unique. Dans la plupart des cas, PhotoRobot Controls produit directement des sorties prêtes pour le web — images statiques, photographie SPIN 360° avec zoom profond, vidéos et modèles 3D — sans nécessiter de logiciel tiers.

Si vous préférez votre propre pipeline, les images capturées avec le CASE 850 peuvent être exportées et traitées dans les outils tiers de votre choix. Alternativement, une licence API est disponible pour le contrôle direct du matériel CASE 850, vous permettant de créer un logiciel personnalisé qui exécute les mêmes tâches que PhotoRobot Controls.

‍

‍

6. Maintenance

Pour maintenir les performances optimales du CASE 850, il n'y a pas grand-chose à faire. Voir les chapitres suivants décrivant le bon entretien de votre appareil.

‍

6.1. Nettoyage

Il est conseillé de maintenir le CASE dans un environnement propre et de le nettoyer régulièrement pour éviter la pollution des composants électroniques situés à la base du CASE.

‍

‍

Remarque : Un polissage régulier du verre est crucial. N'importe quel nettoyant pour écran ou vitre fera l'affaire. Assurez-vous simplement d'utiliser une serviette ou un chiffon qui ne laisse pas de peluches, de fibres, de duvet ou d'autres minuscules particules.

‍

6.2. Remplacement des joints toriques en X

Les joints toriques en X sont utilisés pour assurer l'adhérence des roues qui mettent la plaque de verre en mouvement ou la maintiennent dans la bonne position. Occasionnellement, cependant, ils peuvent s'user. Il n'y a cependant pas lieu de s'alarmer. Vous pouvez acheter des joints toriques en X de rechange auprès de PhotoRobot, ou dans votre quincaillerie locale. Ensuite, le remplacement des joints toriques en X n'est pas difficile. Voir les instructions ci-dessous.

Les tailles suivantes de joints toriques en X sont utilisées dans le CASE :

• NBR70 107.32 mm × 5.33 mm (2 pièces utilisées pour la roue du moteur pas à pas)
• NBR70 29,75 mm × 3,53 mm (4 pièces utilisées pour les roues de support inférieures)
• NBR70 33 mm × 2,62 mm (4 pièces utilisées pour les roues de support latérales)

‍

• Les trois tailles de joints toriques (X-rings) de rechange utilisés avec le CASE sont présentées ci-dessus.

‍

• Il est conseillé d'être aussi délicat que possible lors du remplacement des joints toriques. Pour éviter le risque de déchirer un joint torique encore utilisable ou d'endommager l'une des roues du CASE, il est recommandé d'utiliser un levier en plastique (outil d'ouverture) – illustré ci-dessus. Cependant, avec une prudence supplémentaire, vous pouvez utiliser un tournevis plat ordinaire, comme démontré par notre technicien expérimenté sur les photographies ci-dessous.

‍

6.2.1. Roue de moteur pas à pas

• Le grand joint torique en X s'adapte à la roue du moteur pas à pas qui met la plaque de verre en mouvement.

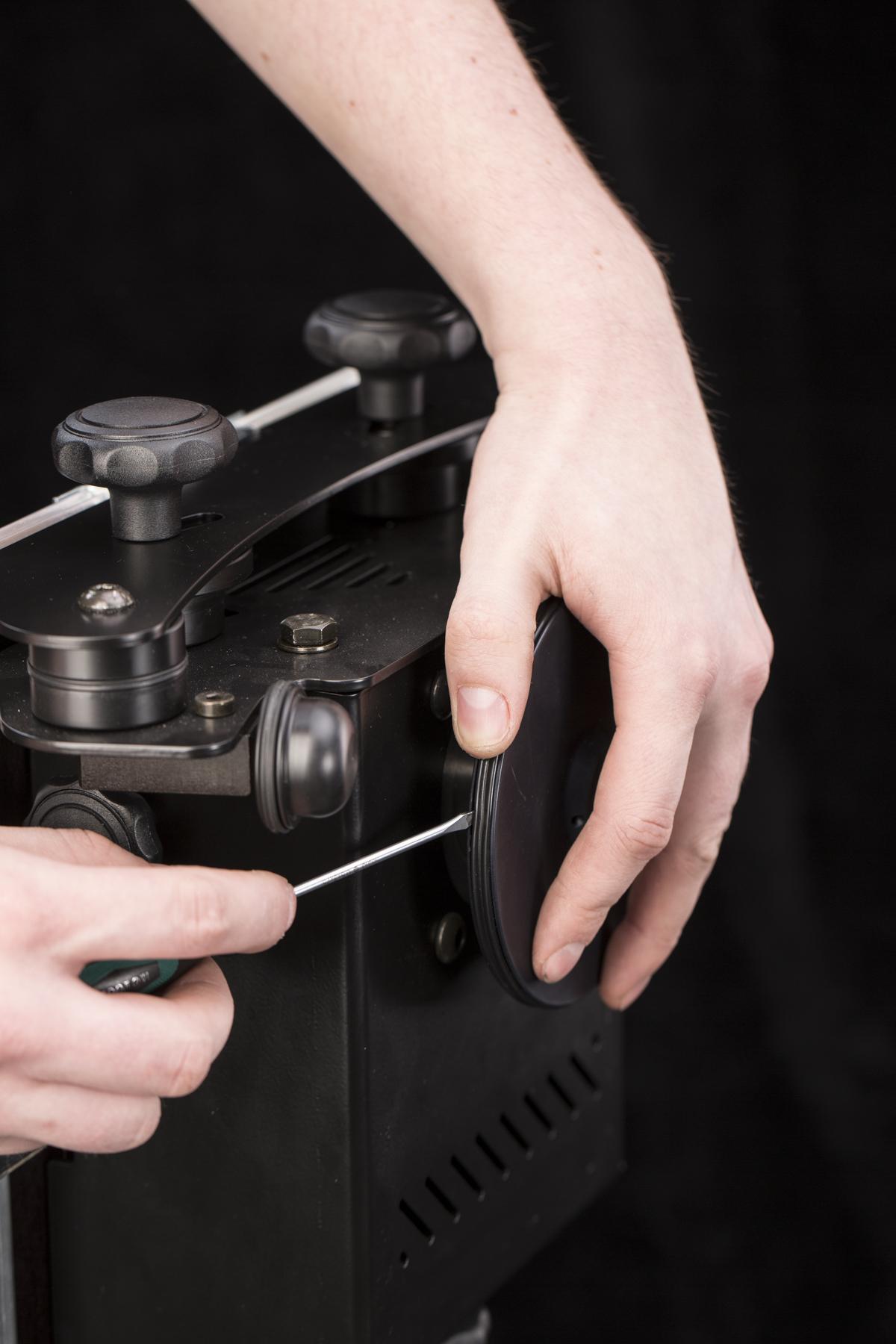

  • Utilisez le tournevis plat pour retirer le joint torique en X.

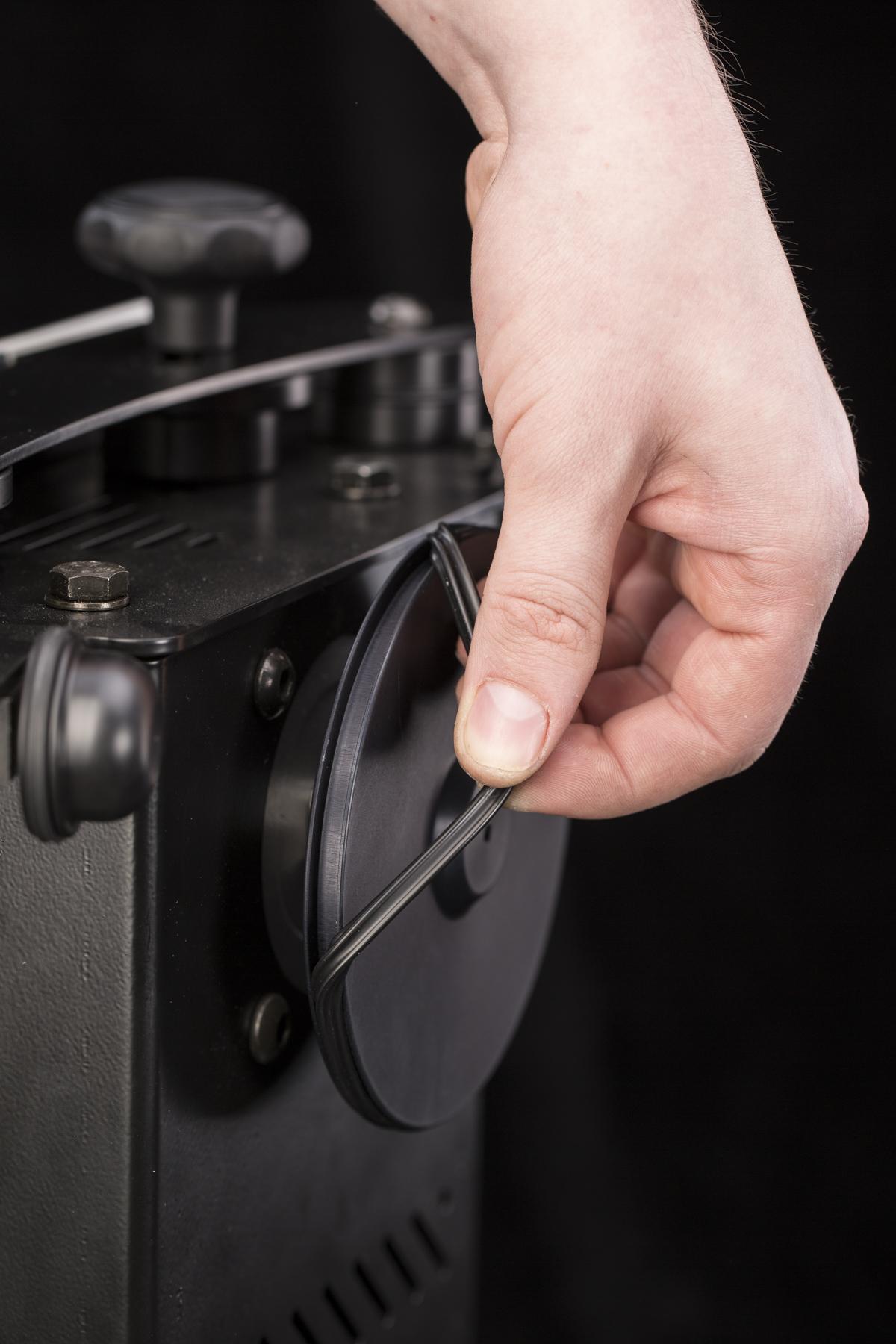

  • Pour monter le joint torique en X, insérez-le dans la rainure de la roue et tirez-le sur le bord.
  • Assurez-vous que le joint torique en X n'est pas tordu.
  • Lorsque le joint torique en X est correctement monté, pétrissez-le afin que la tension du joint torique en X soit la même sur toute la circonférence de la roue.

‍

6.2.2. Roue de support inférieure

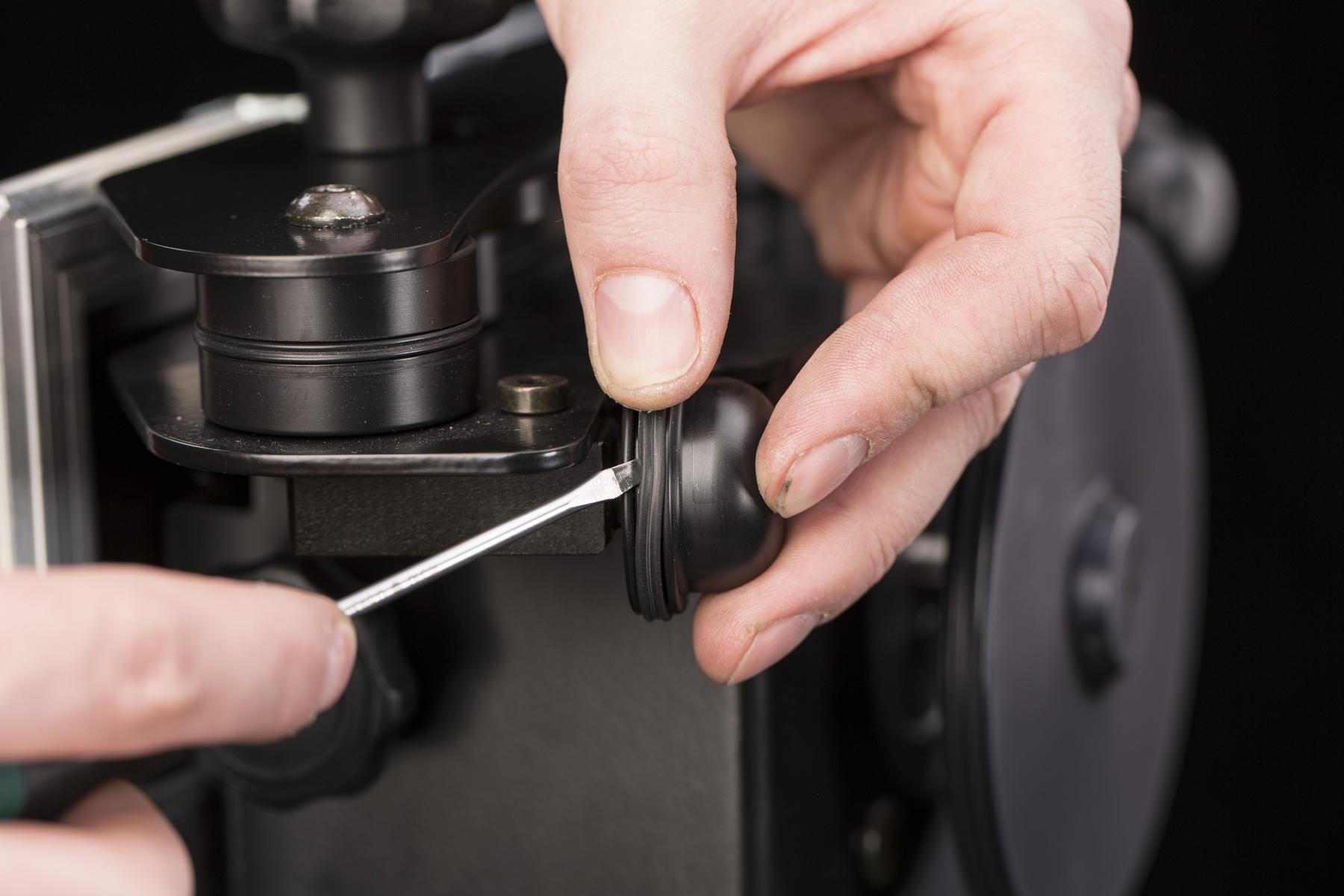

• Le X-ring sur la roue de support inférieure peut être remplacé sans démonter la roue.

‍

6.2.3. Roues de support latérales

• Pour remplacer les joints toriques en X sur les roues de support latérales, vous devez retirer leur couvercle.

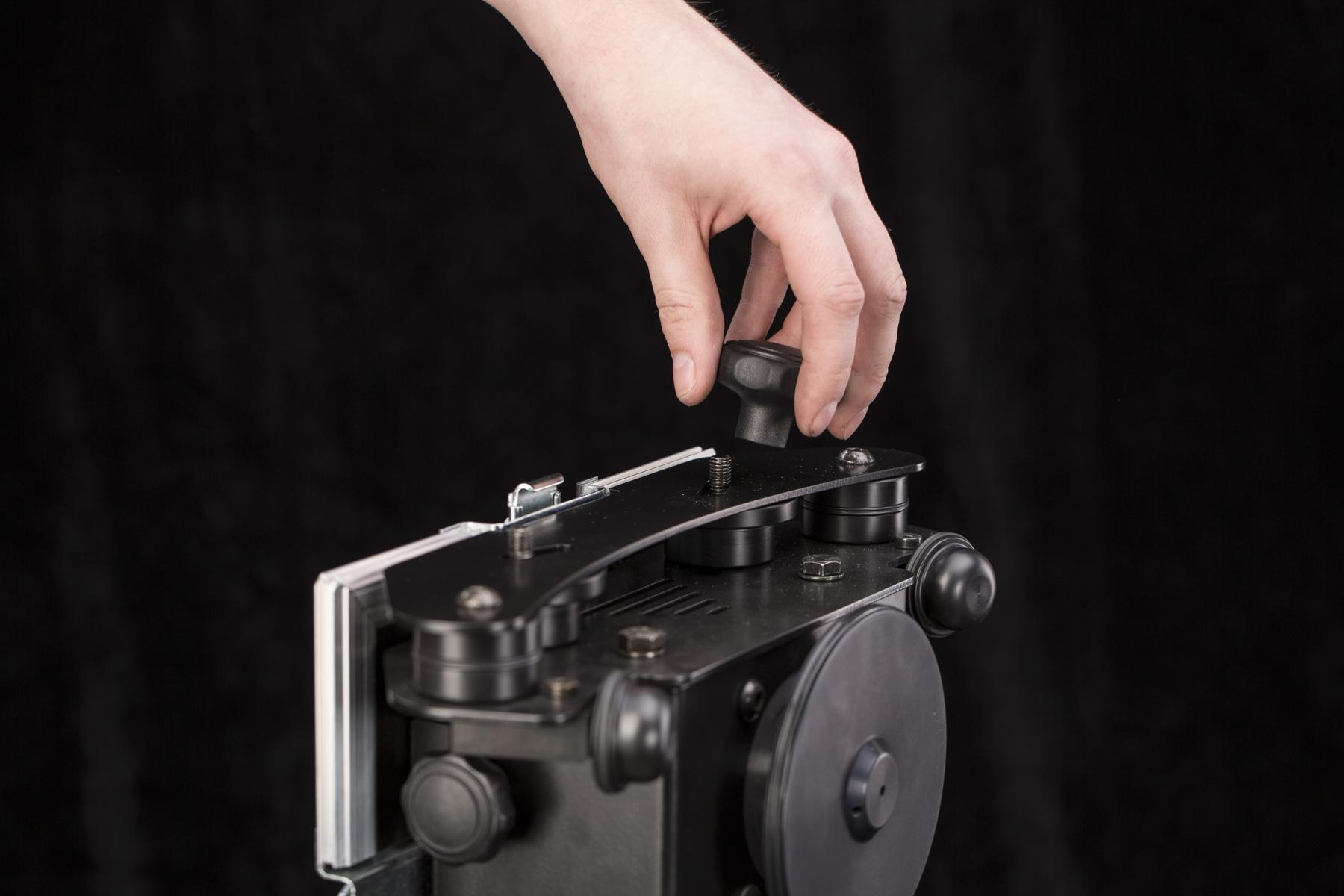

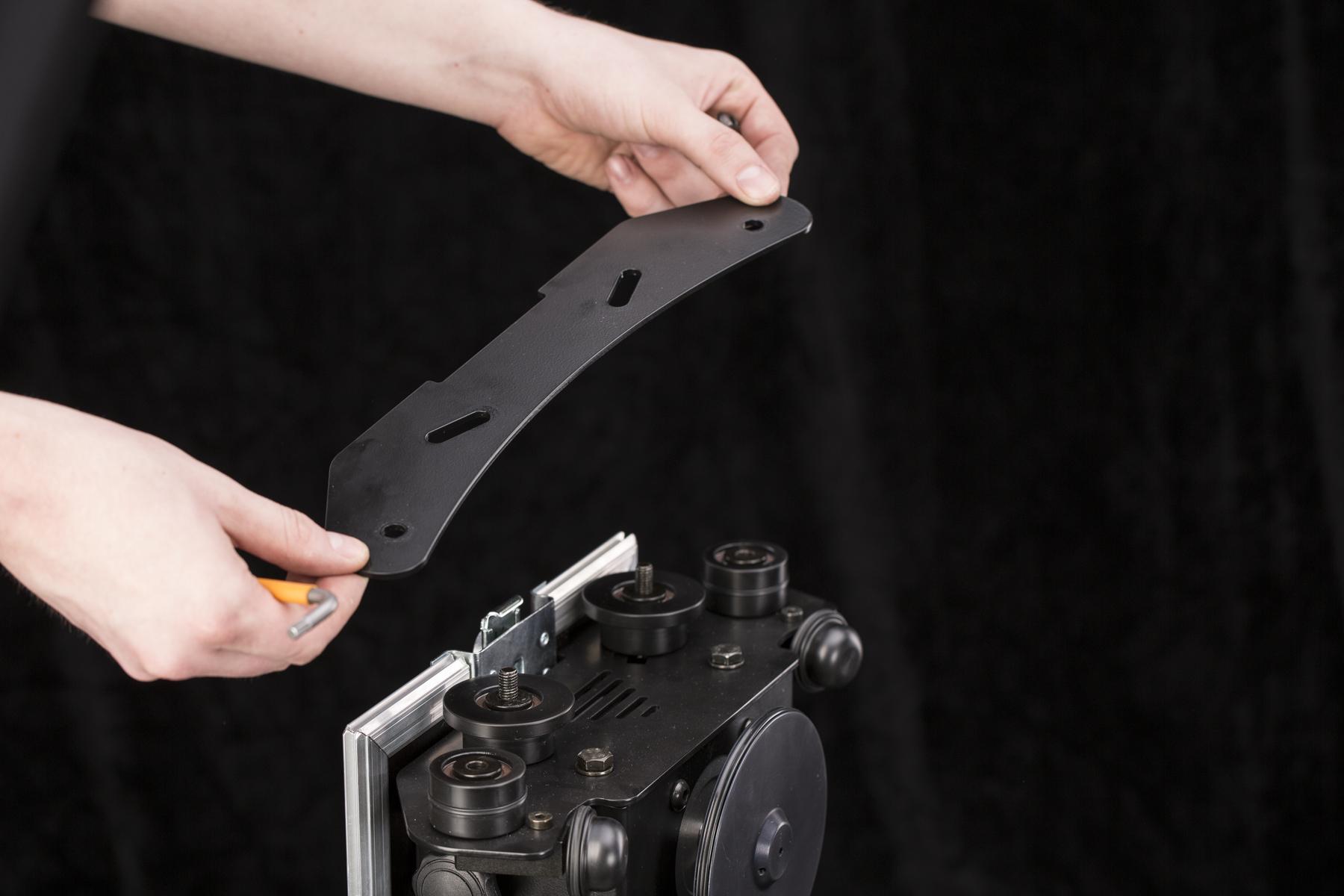

• Pour retirer le couvercle, il y a deux poignées de verrouillage à écrou en plastique à enlever.

‍

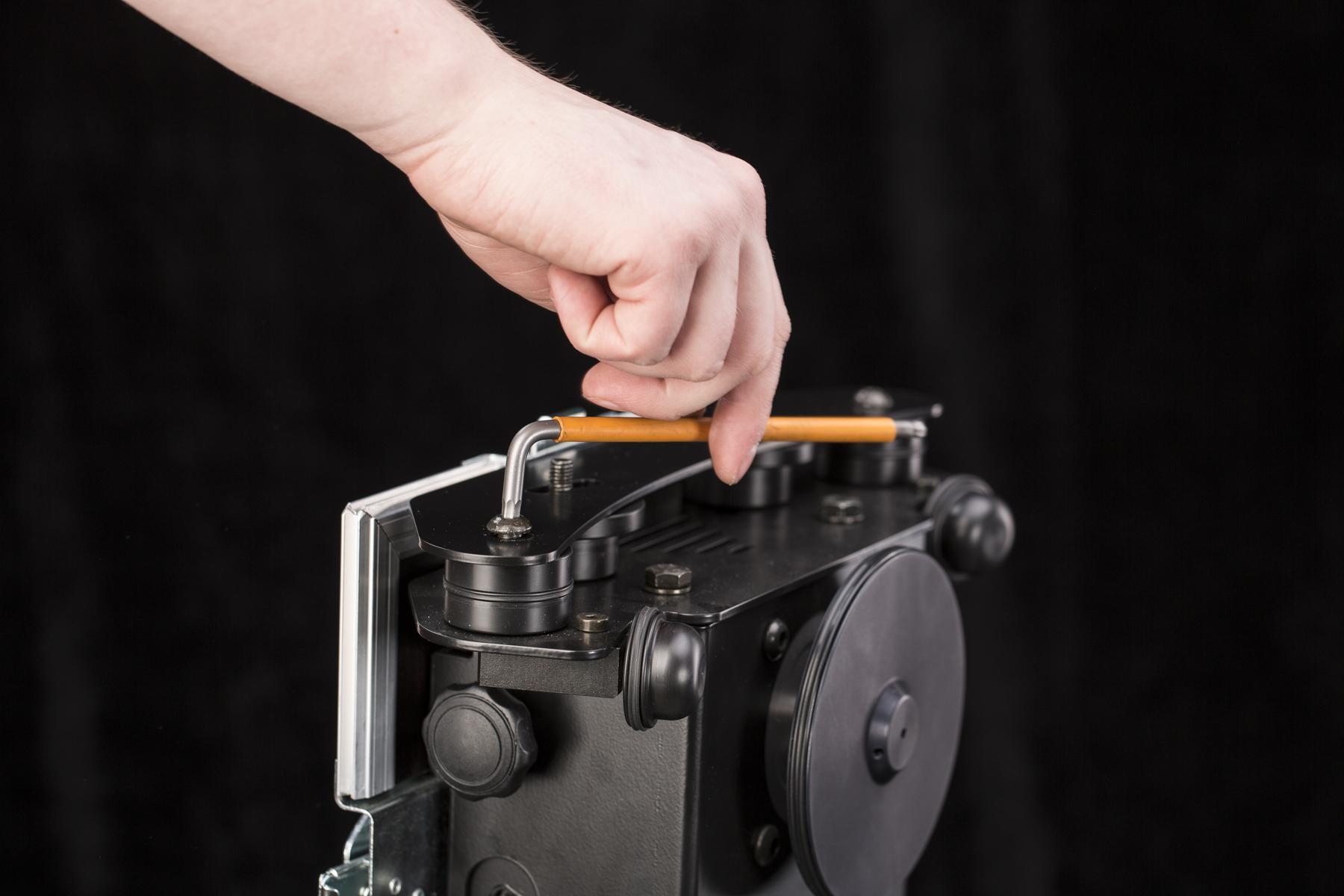

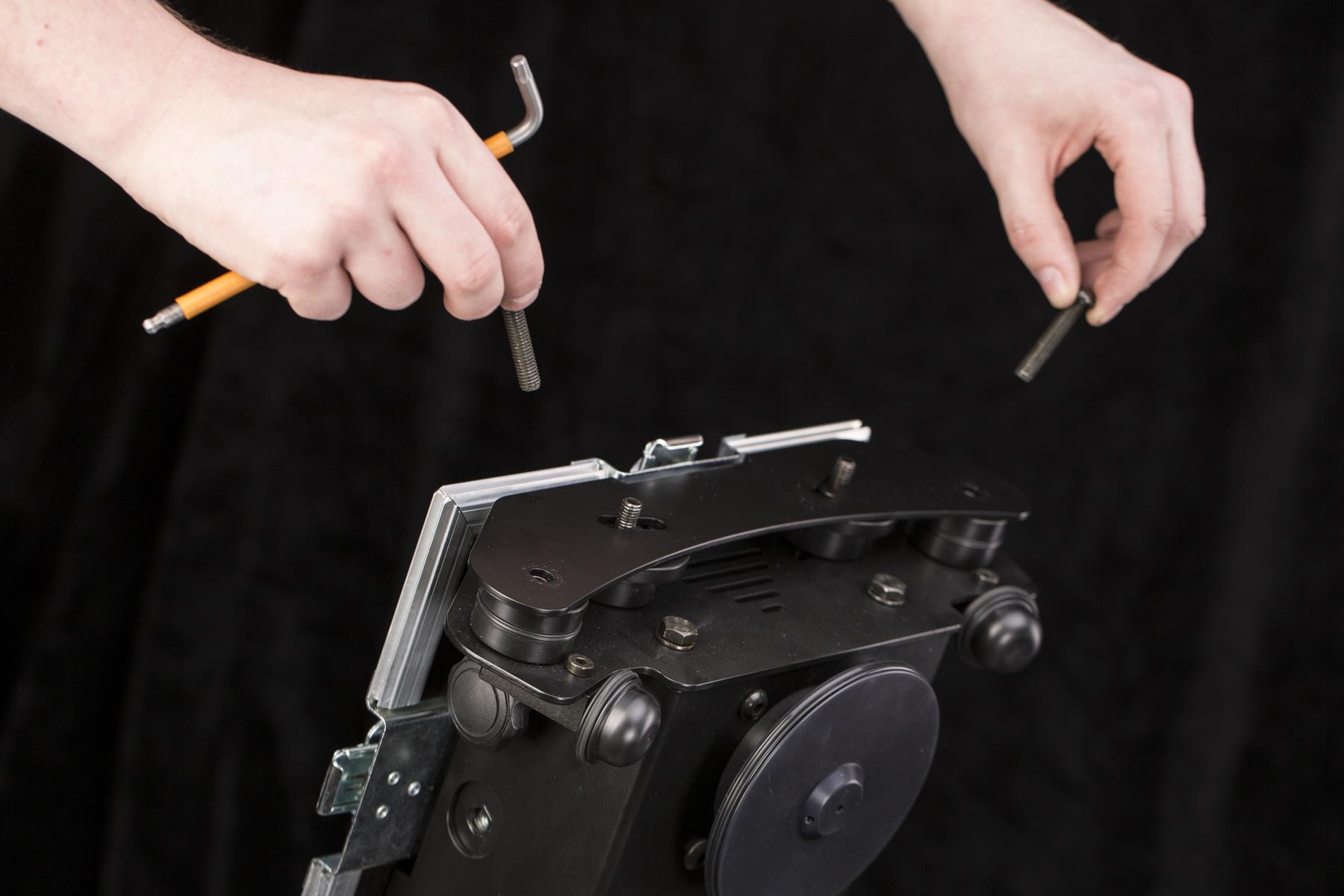

• Retirez les vis hexagonales traversant les roues de support.

‍

• Retirez le couvercle des roues de support.

‍

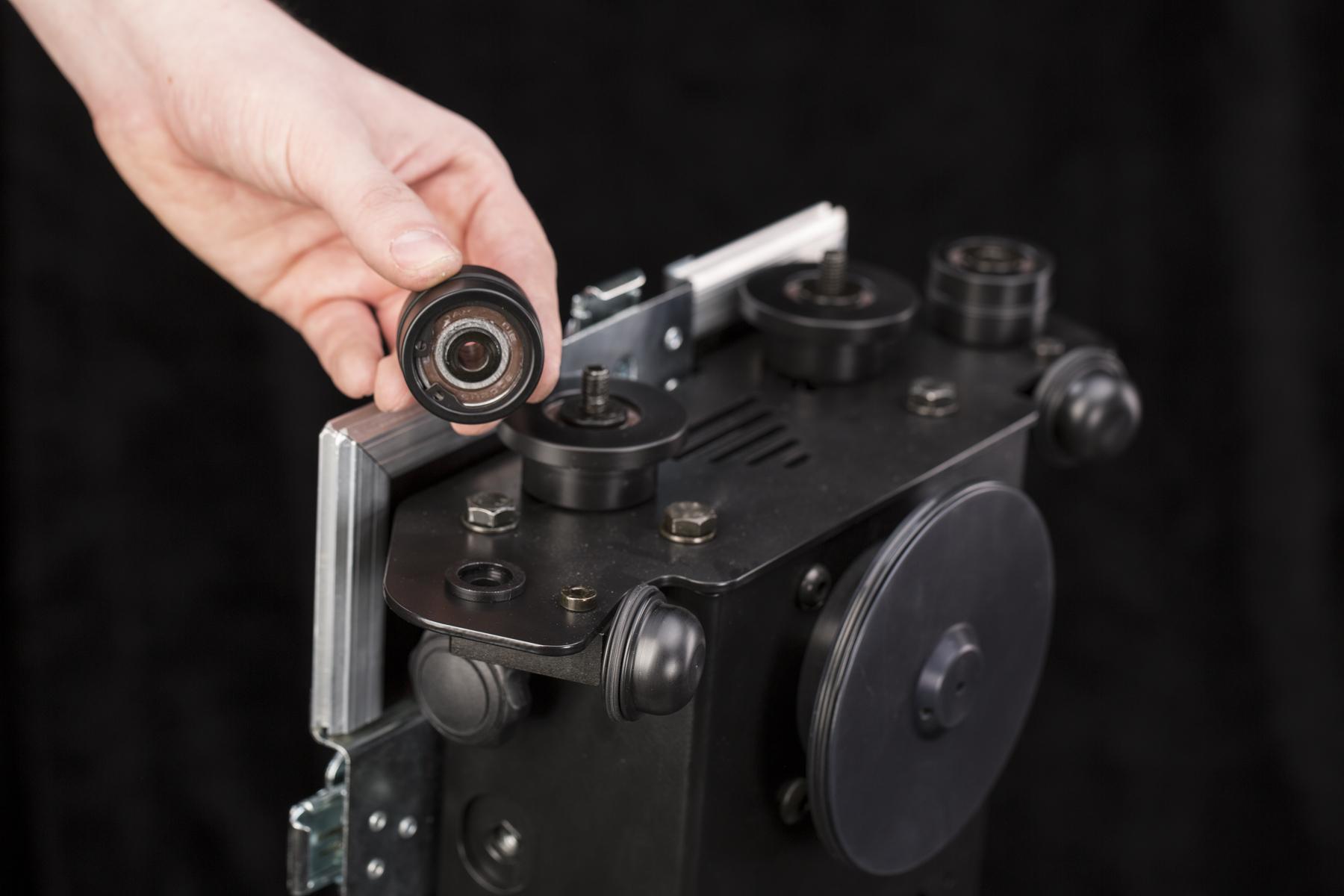

• Les roues de support peuvent maintenant être entièrement retirées.

‍

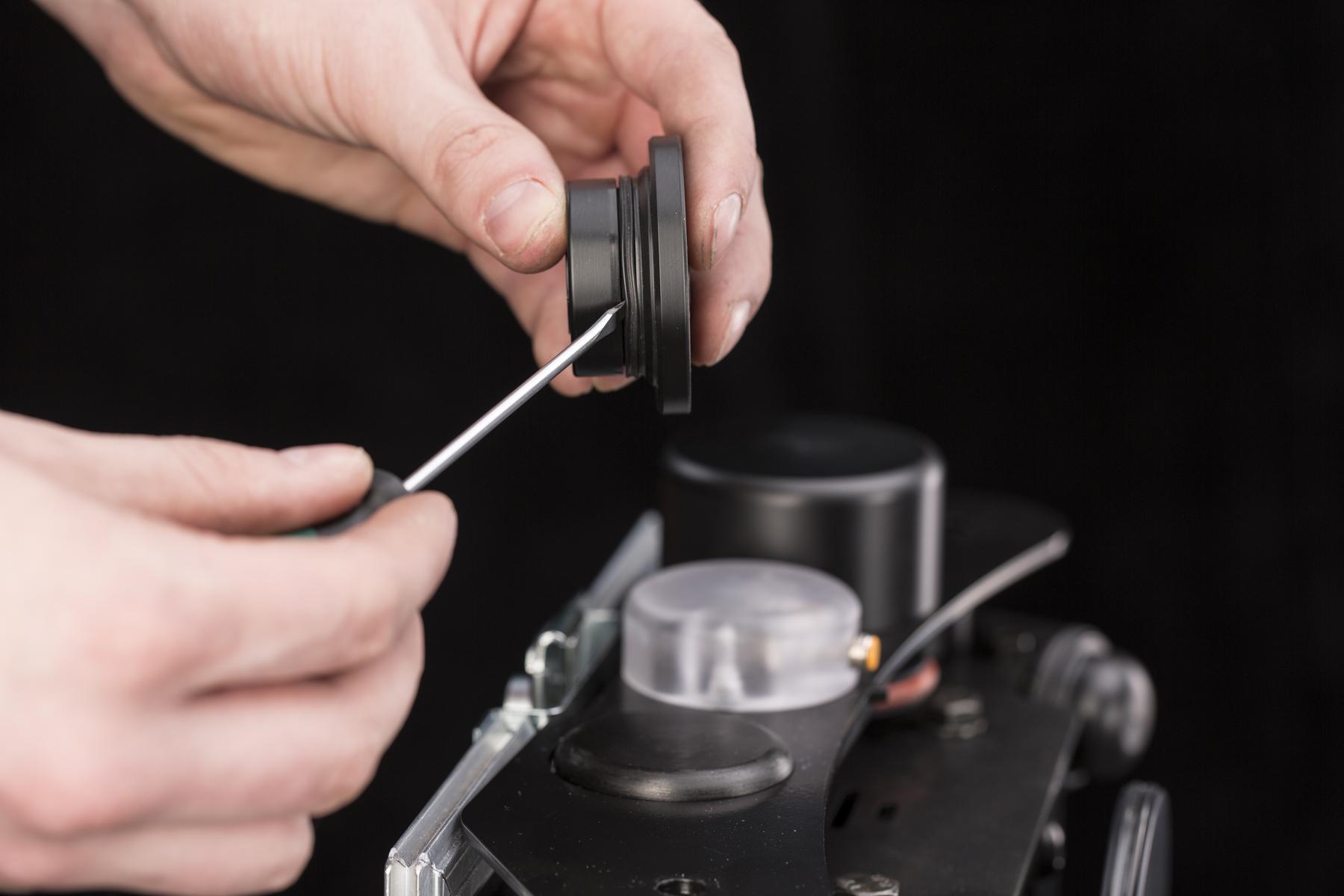

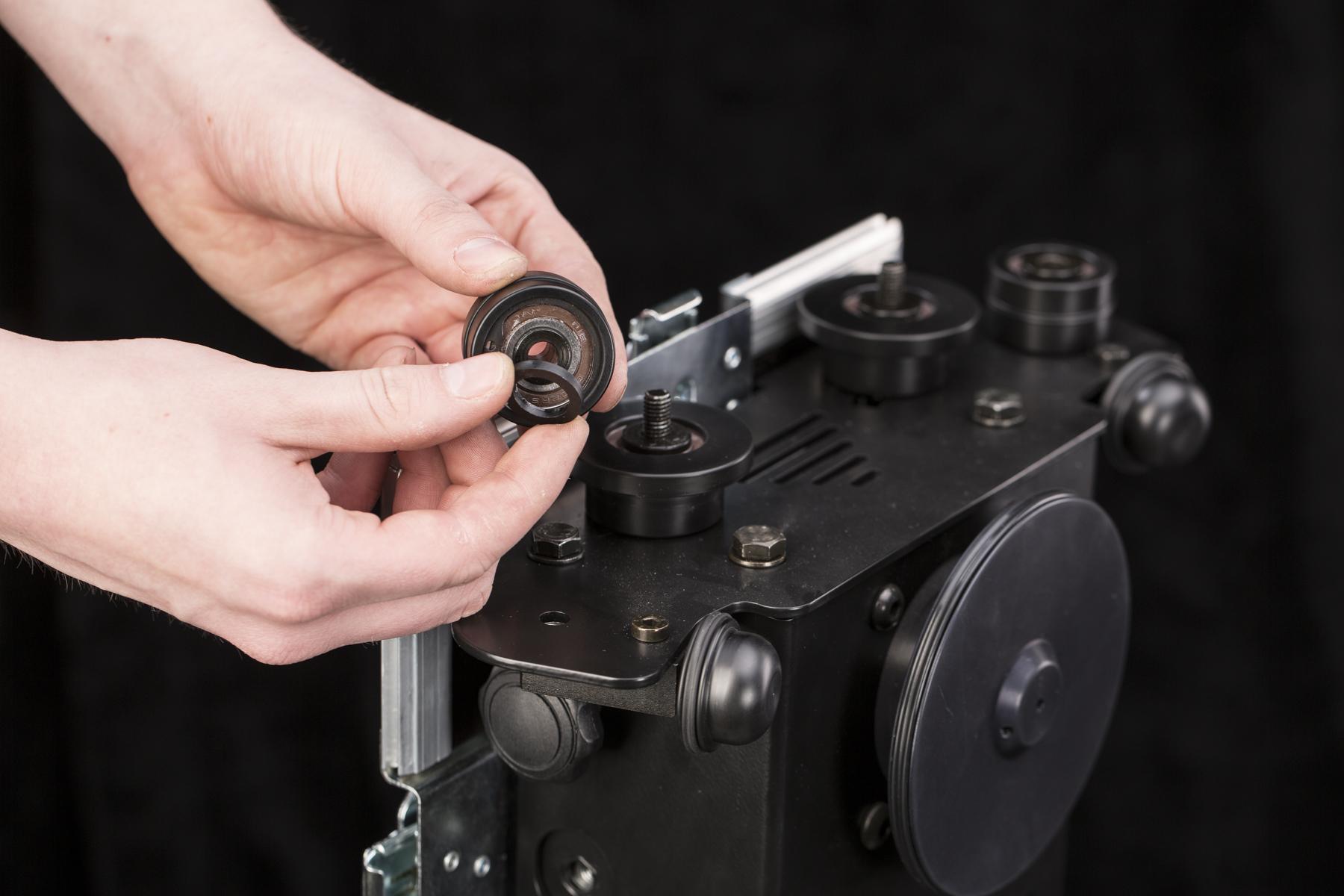

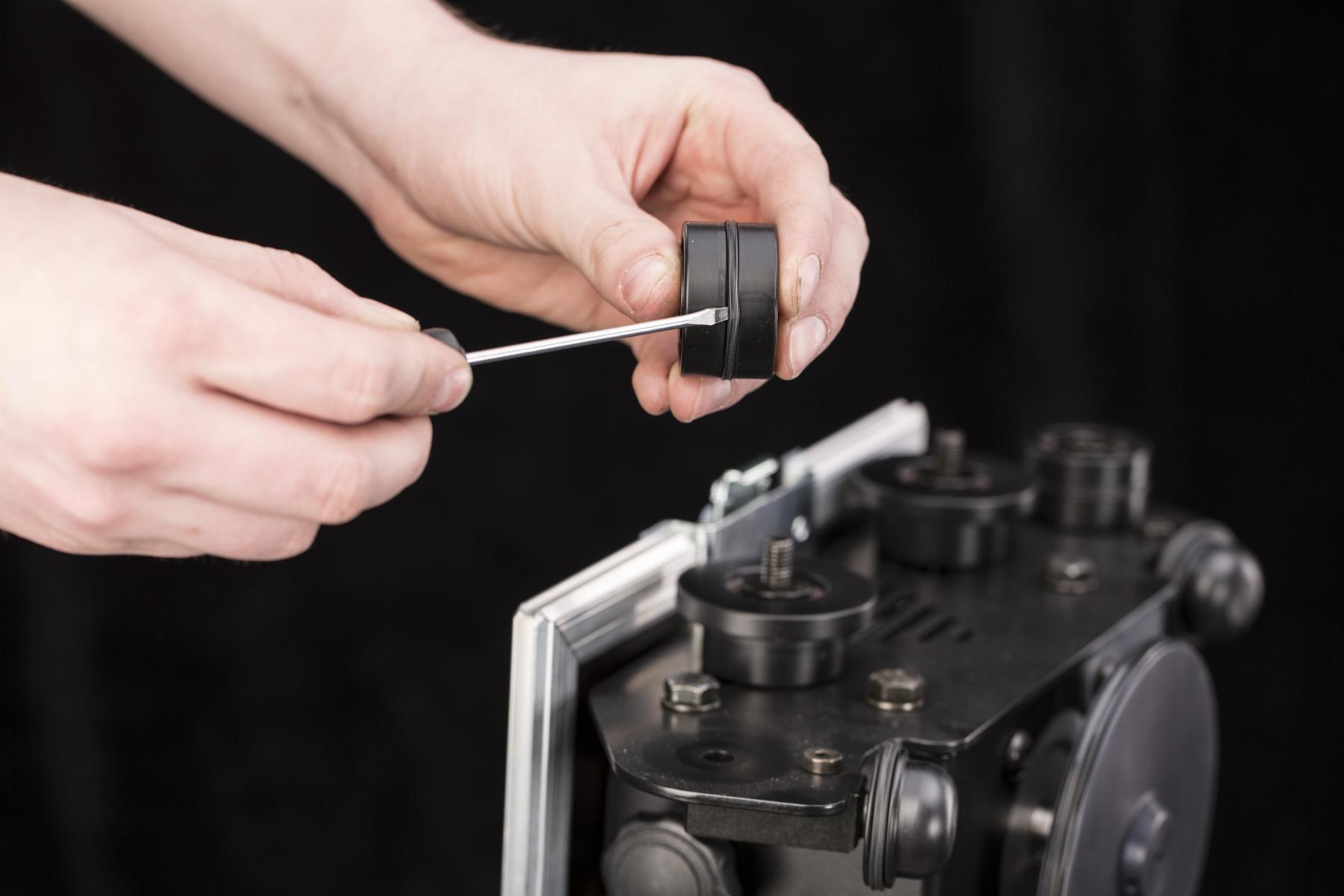

• Maintenant, le X-ring peut être facilement remplacé.

‍

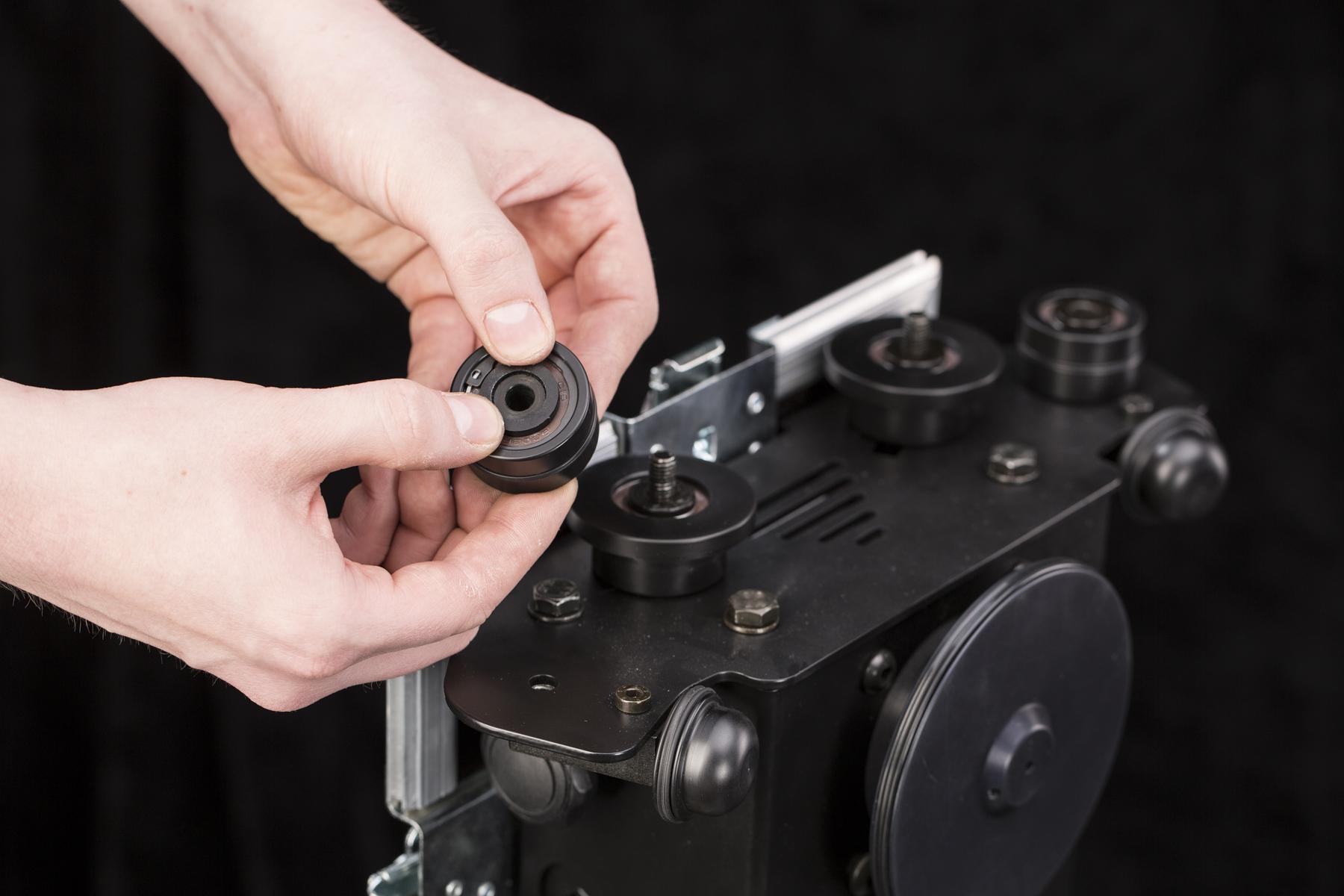

• Lorsque vous retirez la roue de support, la rondelle d'espacement peut être laissée sur la base. Faites attention à ne pas la faire tomber et la perdre.

‍

• Repoussez la rondelle d'espacement vers le bas de la roue de support et refixez-la à la base.

‍

• Pour remplacer les joints toriques des roues de support du côté de l'encodeur, ne retirez pas son couvercle. Desserrez simplement la vis hexagonale.

‍

• Remplacez le joint torique de la même manière que sur les roues précédentes.

‍

6.3 Mise à jour du micrologiciel

Pour mettre à jour le firmware du CASE, il est nécessaire de connecter le CASE à internet et à l'interface utilisateur basée sur le web. Le processus est décrit au chapitre 4.10.2 - Contrôler le CASE.

‍

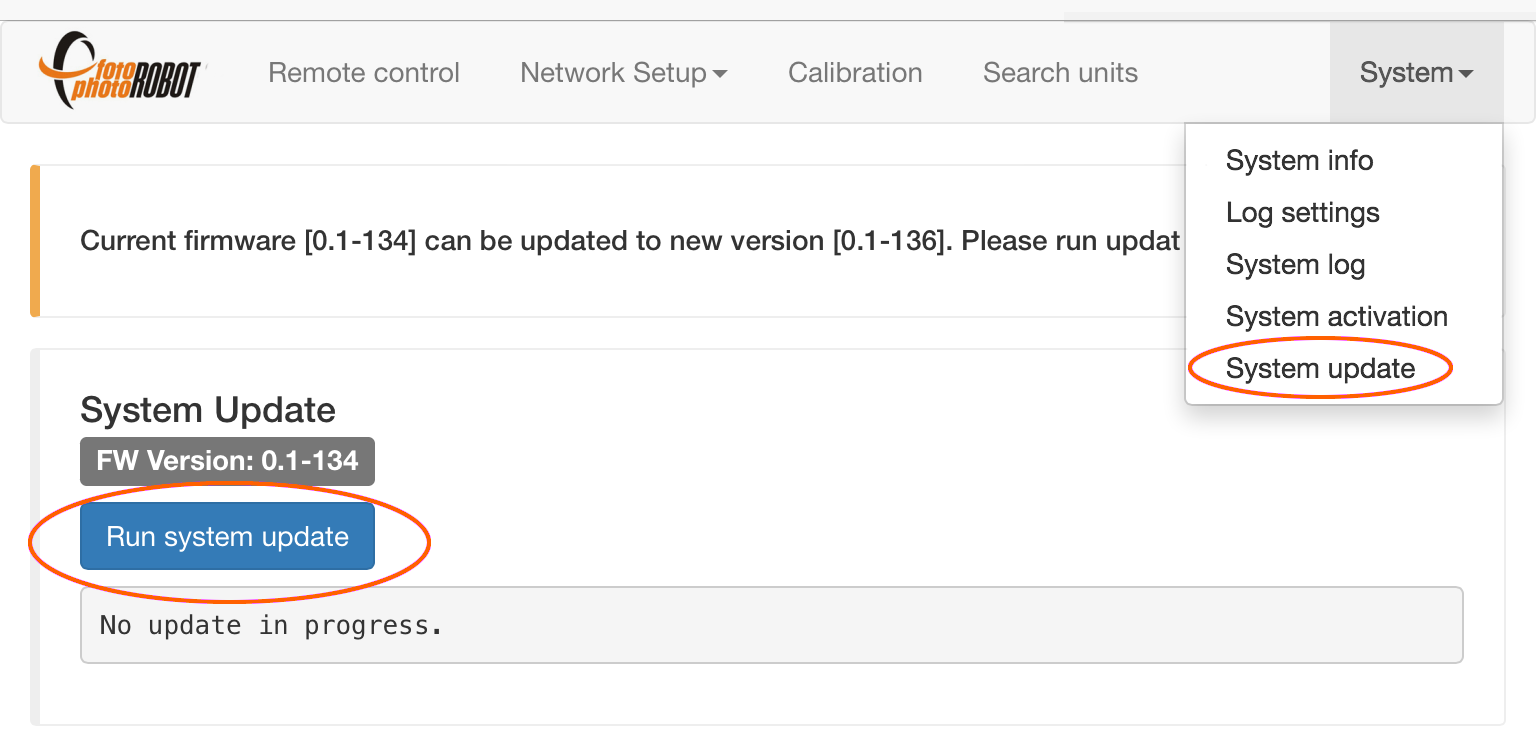

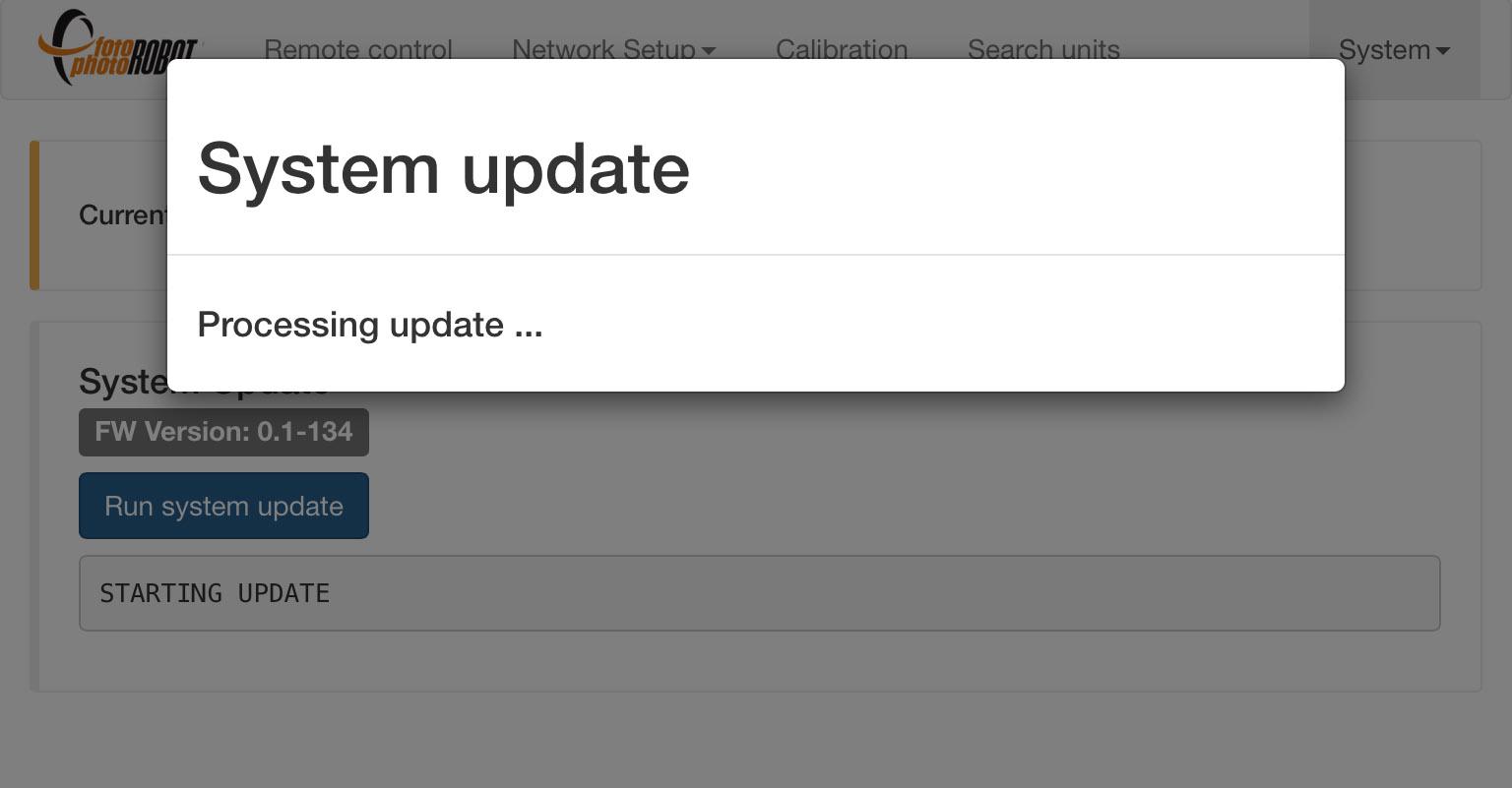

• Dans le menu, allez à Système > Mise à jour du système. Si l'application indique une nouvelle version du firmware, appuyez sur « Exécuter la mise à jour du système » pour obtenir la dernière version du firmware.

‍

• Le reste de la mise à jour est entièrement automatisé.

‍

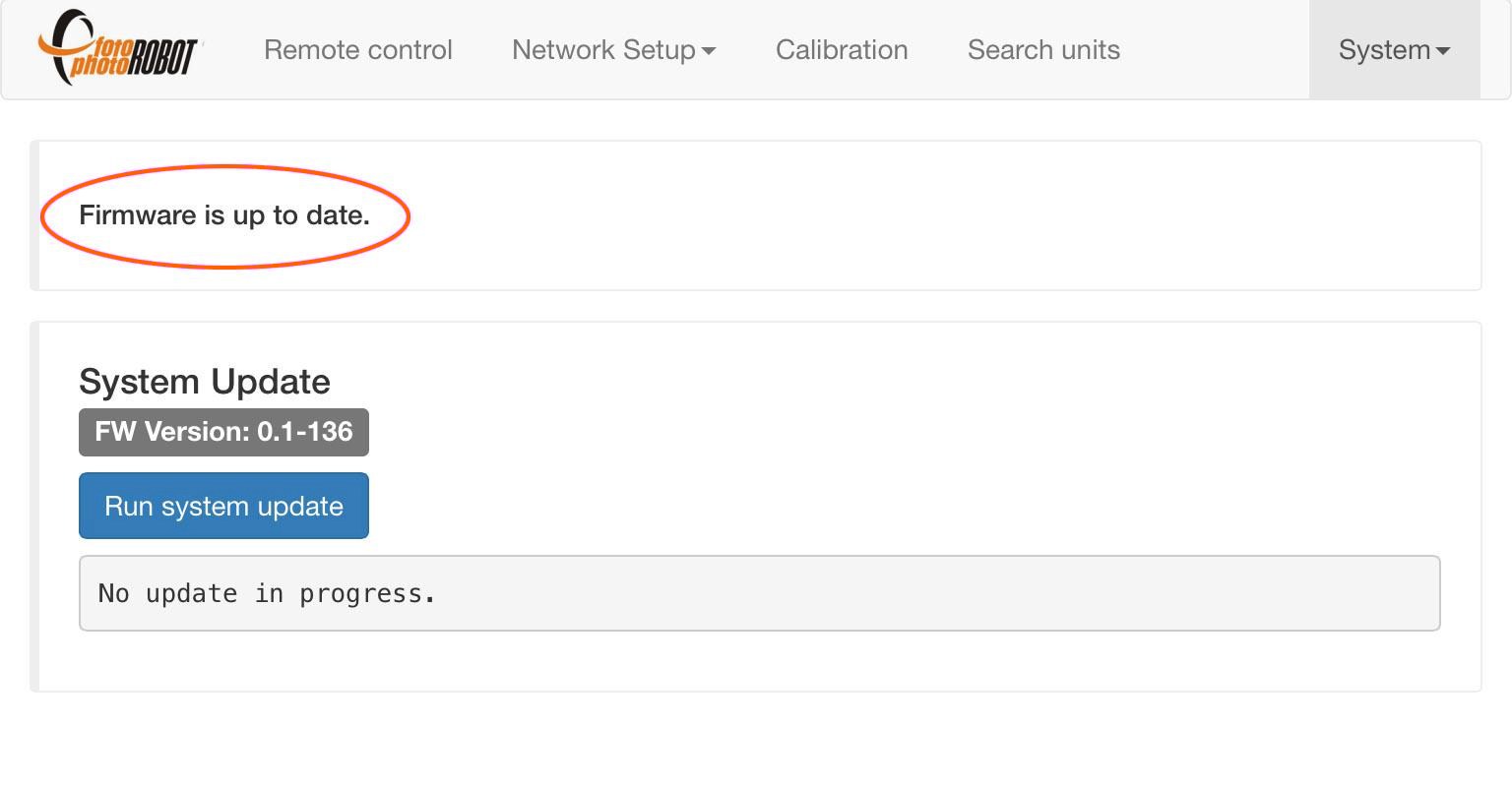

• L'application indique que le firmware est à jour.

‍

6.4. Activation

Si vous rencontrez une erreur d'activation, vous pouvez essayer de réactiver votre CASE via l'application basée sur navigateur (pour vous connecter à l'application, voir le chapitre 4.3.1). Assurez-vous que le CASE est connecté au réseau Internet. Si la réactivation échoue, veuillez contacter votre revendeur CASE pour obtenir de l'aide supplémentaire.

‍

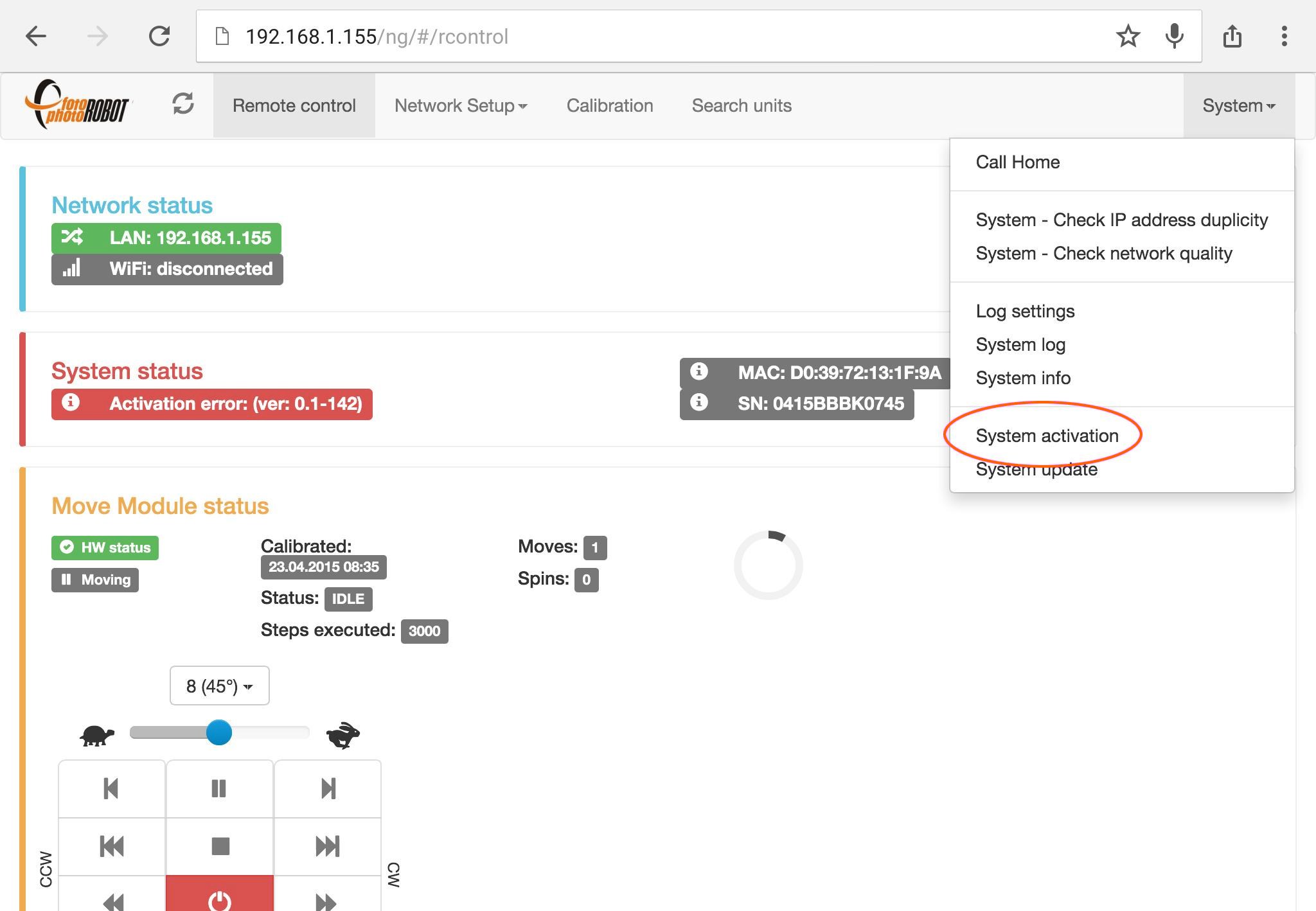

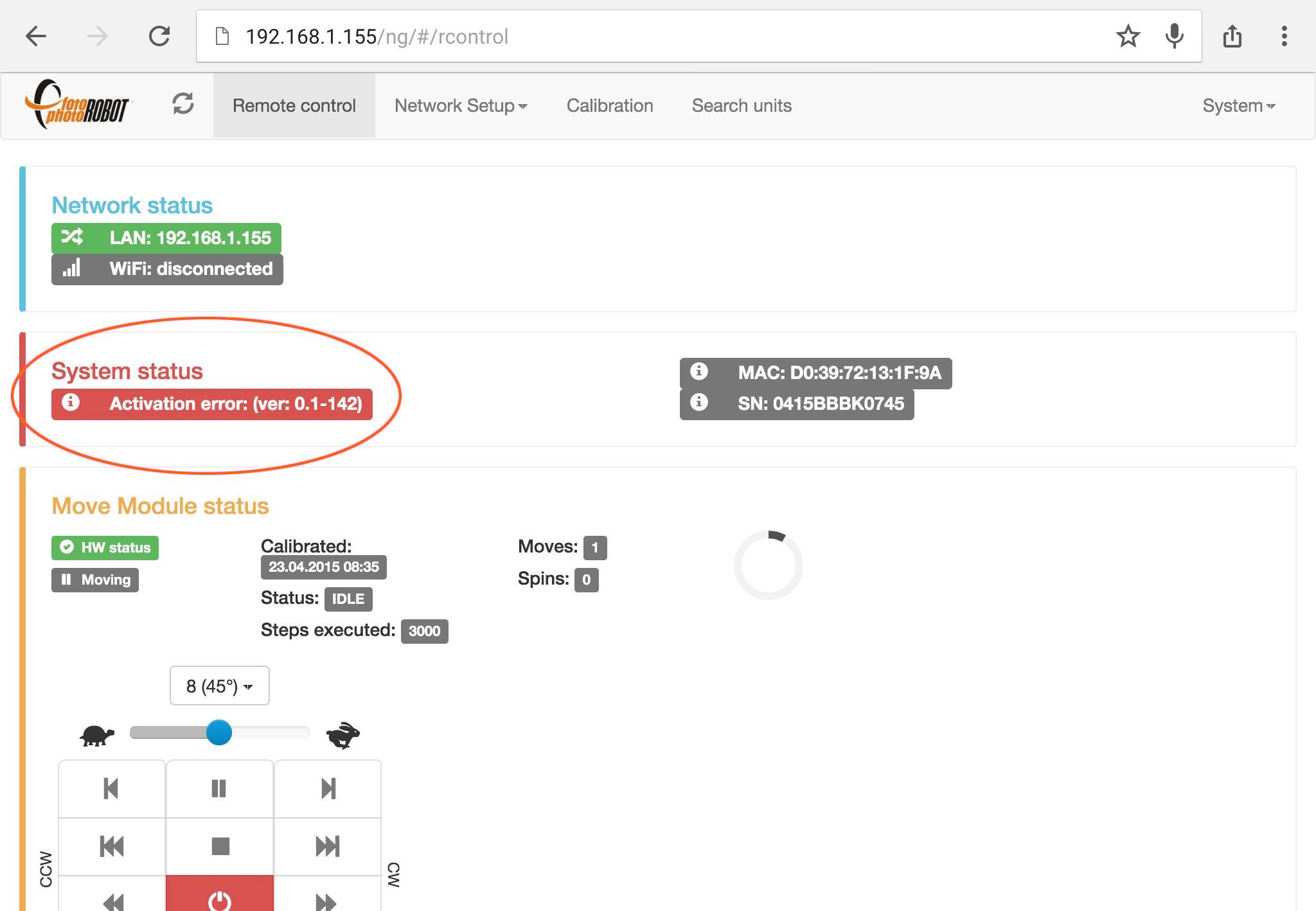

• Une erreur d'activation est indiquée dans la boîte d'état du système.

‍

• Pour réactiver votre CASE, allez dans le menu Système > Activation du système.

‍

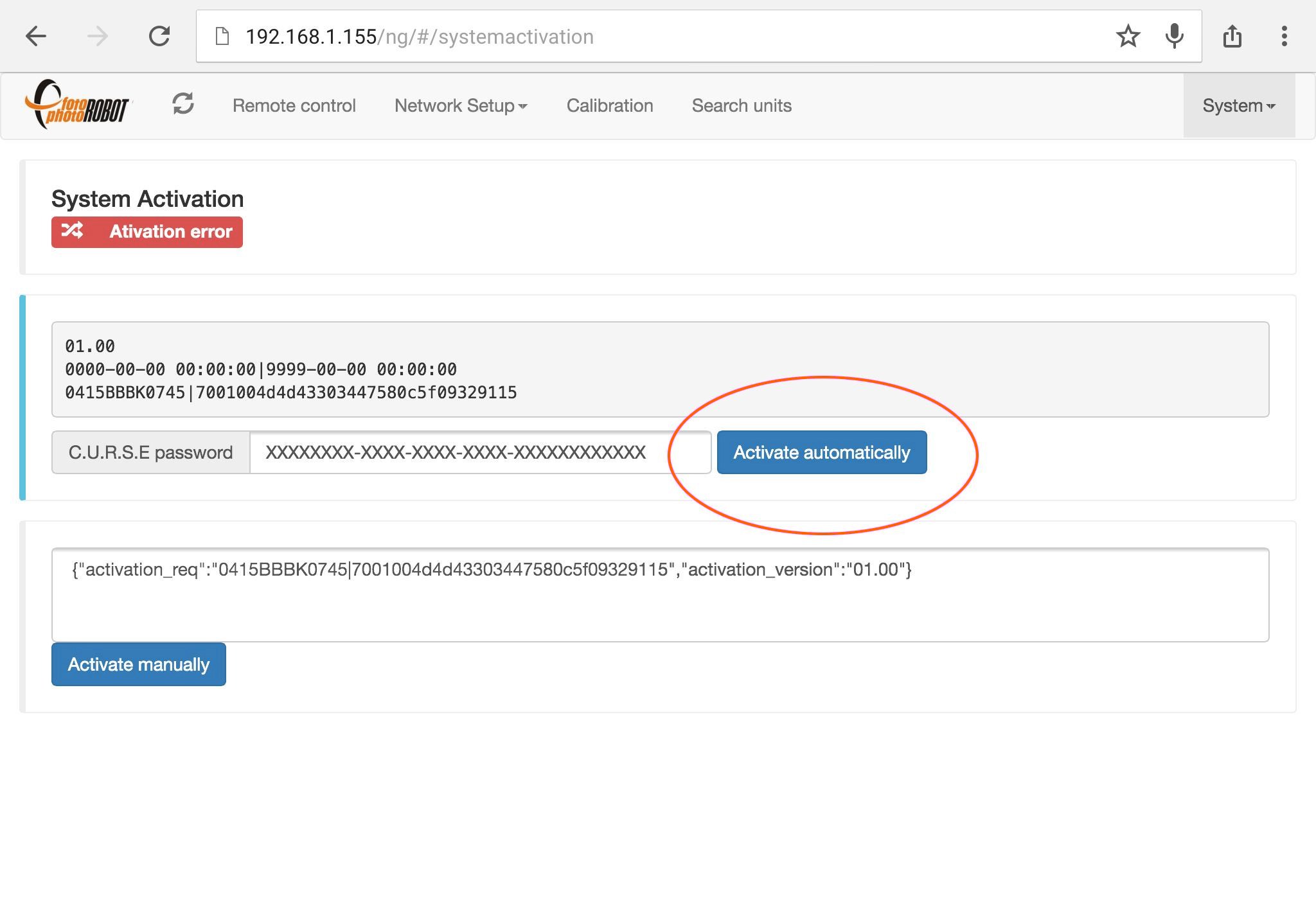

• Saisissez votre mot de passe d'activation et appuyez sur Activer automatiquement.

‍

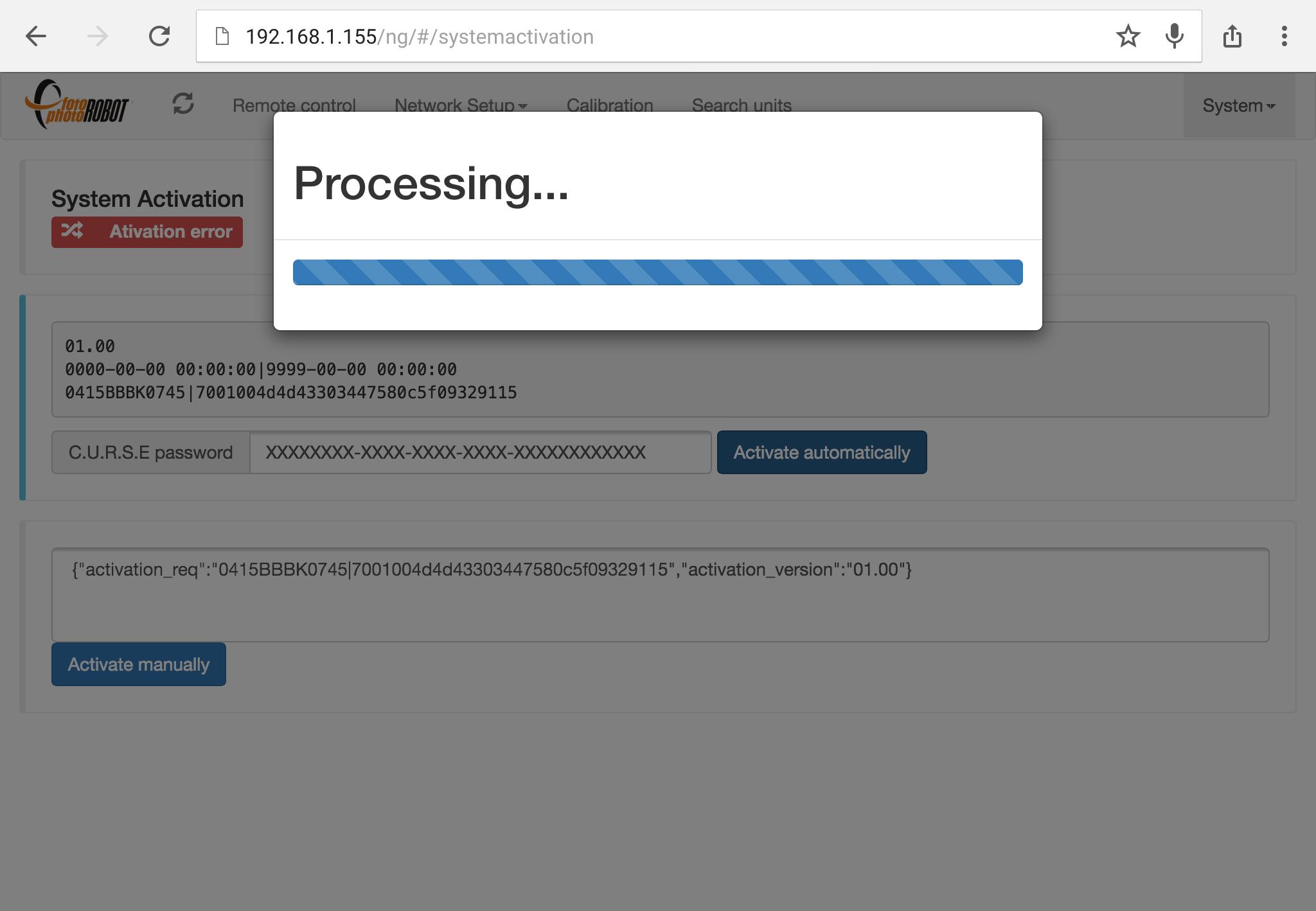

• Le processus d'activation prend environ vingt secondes.

‍

• L'activation réussie est indiquée dans la boîte d'état du système.

‍

‍

7. FAQ

7.1. Ai-je besoin d'équipement ou d'accessoires pour faire fonctionner le CASE ?

NON, tout le nécessaire pour faire fonctionner le CASE est inclus dans l'emballage. Vous avez juste besoin d'un appareil photo, d'un ensemble de lumières et d'un ordinateur pour contrôler le CASE.

‍

7.2. Ai-je besoin d'un ordinateur pour contrôler le CASE ?

OUI, vous avez besoin d'un ordinateur exécutant l'application PhotoRobot Controls pour faire fonctionner le CASE 850. Le logiciel contrôle la caméra, les lumières et le robot, tout en traitant les images capturées immédiatement en sorties prêtes à être publiées — images STILL, photographie SPIN à 360°, vidéo et modèles 3D. Avec une licence API, d'autres options de contrôle et applications tierces sont également disponibles.

Pour les spécifications de l'ordinateur, reportez-vous aux exigences système de PhotoRobot.

‍

‍

7.3. Combien de temps faut-il pour assembler le CASE ?

Pour l'assemblage du CASE 850, il ne faut que quelques minutes — environ 15 — pour passer le CASE de son état emballé à prêt à l'action.

‍

7.4. Puis-je utiliser des lumières continues avec le CASE ?

OUI, il est possible d'utiliser des lumières continues avec le CASE. Les lumières continues LED modernes sont puissantes et fonctionnent bien pour de nombreuses applications – même la prise de vue non-stop de petits produits à des vitesses plus faibles. Les stroboscopes restent le meilleur choix pour la production à grande vitesse, mais l'éclairage continu est une excellente option pour un large éventail de cas d'utilisation.

‍

7.5. Comment déclencher l'appareil photo ?

Afin de déclencher l'appareil photo, il est possible de déclencher l'obturateur de l'appareil photo à l'aide d'un câble ou d'un déclencheur sans fil se connectant au CASE, ou en se connectant à l'ordinateur par USB.

‍

7.6. Puis-je utiliser le CASE sans connexion internet ?

OUI, il est possible de faire fonctionner le CASE sans connexion internet. Cependant, vous devez le connecter à un réseau pour y accéder via l'application de contrôle. Il peut s'agir d'un réseau LAN, WLAN ou d'un réseau fourni par le CASE lui-même (à l'aide d'un module Wi-Fi USB). Le CASE peut fonctionner strictement hors ligne ; en pratique, cependant, il est souvent plus pratique de maintenir une certaine connectivité disponible — même si elle est limitée à l'échange de métadonnées uniquement. Pour des options de déploiement détaillées, consultez les manuels PhotoRobot Controls, ou contactez le service commercial ou le support technique de PhotoRobot pour discuter de votre configuration prévue, y compris les déploiements entièrement hors ligne et non traçables pour les systèmes de terrain où l'incapacité à tracer l'équipement est essentielle à la sécurité de l'opérateur.

‍

7.7. Quel appareil photo puis-je utiliser avec le CASE ?

Pour savoir quelles caméras vous pouvez utiliser avec le CASE, la liste des caméras prises en charge est disponible en ligne —  reportez-vous aux caméras compatibles PhotoRobot et aux caméras recommandées PhotoRobot. Nous pouvons fournir un câble ou un déclencheur sans fil pour les modèles pris en charge.

‍

7.8. Quels flashes puis-je utiliser avec le CASE ?

N'importe quel flash stroboscopique peut être utilisé avec le CASE. Pour de meilleurs résultats, utilisez des flashes qui peuvent être contrôlés directement depuis PhotoRobot Controls. L'ensemble du flux de travail de capture et de préréglage s'exécute alors de manière entièrement automatique, sans qu'il soit nécessaire d'ajuster l'intensité lumineuse manuellement.

‍

7.9. Puis-je photographier sur fond noir avec le CASE ?

OUI, il est possible de photographier sur fond noir en utilisant le CASE. Le CASE donne d'excellents résultats avec des fonds noirs ou blancs. Veuillez noter que, par défaut, nous ne fournissons qu'un fond blanc. Pour photographier sur fond noir, vous pouvez simplement retirer le fond blanc et placer du velours / tissu noir derrière le CASE. Nous sommes également en mesure de fournir un fond noir sur demande. Un fond noir peut apporter des avantages dans certains flux de travail – par exemple en photogrammétrie.

‍

7.10. Est-il possible de photographier le produit par en dessous de la plaque de verre ?

OUI, il est possible de photographier des objets sous la plaque de verre du CASE 850. Cependant, c'est plus facile sur un fond noir. Pour ce faire avec un fond blanc, vous devez utiliser le mode de masquage libre spécial dans l'application PhotoRobot Controls. Selon les résultats dont vous avez besoin, vous pouvez également utiliser un arrière-plan complètement différent — par exemple pour la photogrammétrie, où le flux de travail de capture et d'éclairage diffère.

‍

7.11. De combien d'espace ai-je besoin pour faire fonctionner le CASE ?

L'espace minimum nécessaire pour le CASE avec les lumières et la caméra n'est que de 2,5 x 2,5 mètres et l'espace optimal est de 4 x 4 mètres ou plus. N'oubliez pas de prévoir également de l'espace pour la manipulation des produits que vous photographiez : grâce au débit élevé du CASE, un nombre relativement important d'articles passent pendant un seul quart de travail, de sorte qu'un espace pour organiser les produits entrants et finis maintient le flux de travail fluide.

‍

7.12. Dois-je photographier en RAW ou en JPEG ?

Pour la plupart des productions, nous photographions en JPEG et nous nous appuyons sur l'excellent traitement intégré de l'appareil photo Canon (ou de l'Apple iPhone) pour livrer des images finies directement depuis l'appareil. Si vous avez encore besoin de RAW, PhotoRobot Controls peut capturer les fichiers RAW en parallèle — ils sont enregistrés dans un dossier où vous pouvez les éditer ou expérimenter avec eux librement dans des outils tiers.

‍

7.13. À quoi sert l'encodeur ?

Le CASE  850 utilise un encodeur pour assurer la précision maximale de la rotation de la plaque de verre. Il corrige le positionnement exact à chaque arrêt.

Grâce à un matériel puissant, l'encodeur signale la position précise de la plaque de verre au système de contrôle 1000 fois par seconde. Cela permet une capture très précise sans avoir à arrêter la plaque – offrant une productivité exceptionnelle qu'aucun autre système n'égale.

‍

‍

8. Spécifications techniques

• ‍Dimensions : 98 cm × 96 cm × 34 cm (38.6” × 38” × 13.4”)‍
• Poids : 62 kg (137 lbs)‍
• Dimensions d'expédition (carton, sans palette) : 106 cm × 105 cm × 43 cm (41.7” × 41.3” × 16.9”)‍
• Poids à l'expédition (carton, sans palette) : 73 kg (161 lbs)‍
• Poids d'expédition (carton, avec palette certifiée IPPC) : 85 kg (187 lbs)‍
• Diamètre du plateau en verre : 85 cm (33.5”)‍
• Conditions d'utilisation : Utilisation en intérieur, placé sur une surface droite, dure et plane - de niveau et stabilisée - pas d'interaction avec des liquides, une humidité énorme ou des gaz inflammables - température de fonctionnement 15-25° C‍
• Vitesse max : 2,1 s par révolution‍
• Vitesse min : ~ 4,5 min par révolution‍
• Nombre d'images par révolution : 1 - 3600 (potentiellement plus pour un usage spécialisé)‍
• Charge maximale : 20 kg (44 lbs) - répartition uniforme, sans bords tranchants‍
• Laser : Produit laser de classe 1 visible, continu, intégré, de type croix, conforme à la norme DIN EN 60825-1:2008-05λ = 650nm P0 ≤ 3.5mW‍
• Déflexion angulaire : ± 1° par révolution‍
• Unité de contrôle : intégrée, basée sur BeagleBone‍
• Fond : intégré, diffus (blanc)‍
• Connectivité : LAN et Wi-Fi‍
• Calibration : oui, assistée par l'opérateur‍
• Alimentation : 100-240 V‍
• Logiciel d'exploitation : intégré : interface utilisateur web (Win, macOS, Linux, iOS) bureau : selon le fabricant (Win, macOS)‍
• Compatibilité de l'appareil photo : tout appareil photo avec mode manuel‍
• Éclairage : continu ou stroboscopique
